5
MONTAGE
5.3.1

Direkt montieren

74 B E T R I E B S A N L E I T U N G | microScan3 Core I/O

Montagehinweise

Die Optikhaube des Sicherheits-Laserscanners ist ein optisches Bauteil. Achten
b
Sie darauf, dass die Optikhaube beim Auspacken und Montieren nicht verunreinigt
oder zerkratzt wird. Vermeiden Sie Fingerabdrücke auf der Optikhaube.
Montieren Sie den Sicherheits-Laserscanner so, dass er vor Feuchtigkeit, Schmutz
b
und Beschädigung geschützt ist.
Achten Sie darauf, dass das Sichtfeld des Sicherheits-Laserscanners nicht einge‐
b
schränkt wird.
Achten Sie darauf, dass keine Spiegel oder andere stark spiegelnde Gegenstände
b
im Schutzfeld sind.
Achten Sie darauf, dass keine kleinen Objekte (z. B. Leitung) im Schutzfeld sind,
b
auch wenn die Sicherheitsausgänge dadurch nicht in den AUS-Zustand schalten.
Montieren Sie den Sicherheits-Laserscanner so, dass die Anzeigeelemente gut
b
einsehbar sind.
Montieren Sie den Sicherheits-Laserscanner so, dass Sie den Systemstecker auf‐
b
stecken und abziehen können.
Treffen Sie geeignete Maßnahmen zur Schwingungsdämpfung, wenn die Vibrati‐
b
ons- und Schockanforderungen über den im Datenblatt angegebenen Werten und
Prüfbedingungen liegen,
Verhindern Sie bei stark vibrierenden Maschinen mithilfe von Schraubensiche‐
b
rungsmitteln, dass sich Befestigungsschrauben unbeabsichtigt lösen können.
Achten Sie bereits bei der Montage auf die korrekte Ausrichtung: Wenn der Sicher‐
b
heits-Laserscanner an einer Ecke einen Bereich von 270° überwachen soll, darf
der Sicherheits-Laserscanner um die Hochachse maximal 2,5° verdreht montiert
werden.
Lage der Scanebene:
b
Beachten Sie das Anzugsdrehmoment der Befestigungsschrauben:
b
M5 rückseitig/seitlich = 4,5 Nm ... 5,0 Nm
°
M4 an den Halterungen = 2,2 Nm ... 2,5 Nm
°
Höhere Anzugsdrehmomente können die Gewinde beschädigen. Geringere
Anzugsdrehmomente bieten keine ausreichende Sicherheit gegen ein Verschieben
des Sicherheits-Laserscanners, z. B. bei Vibrationen.
Der Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐
scanner mit diesen Gewindebohrungen direkt montieren.
2
1
1

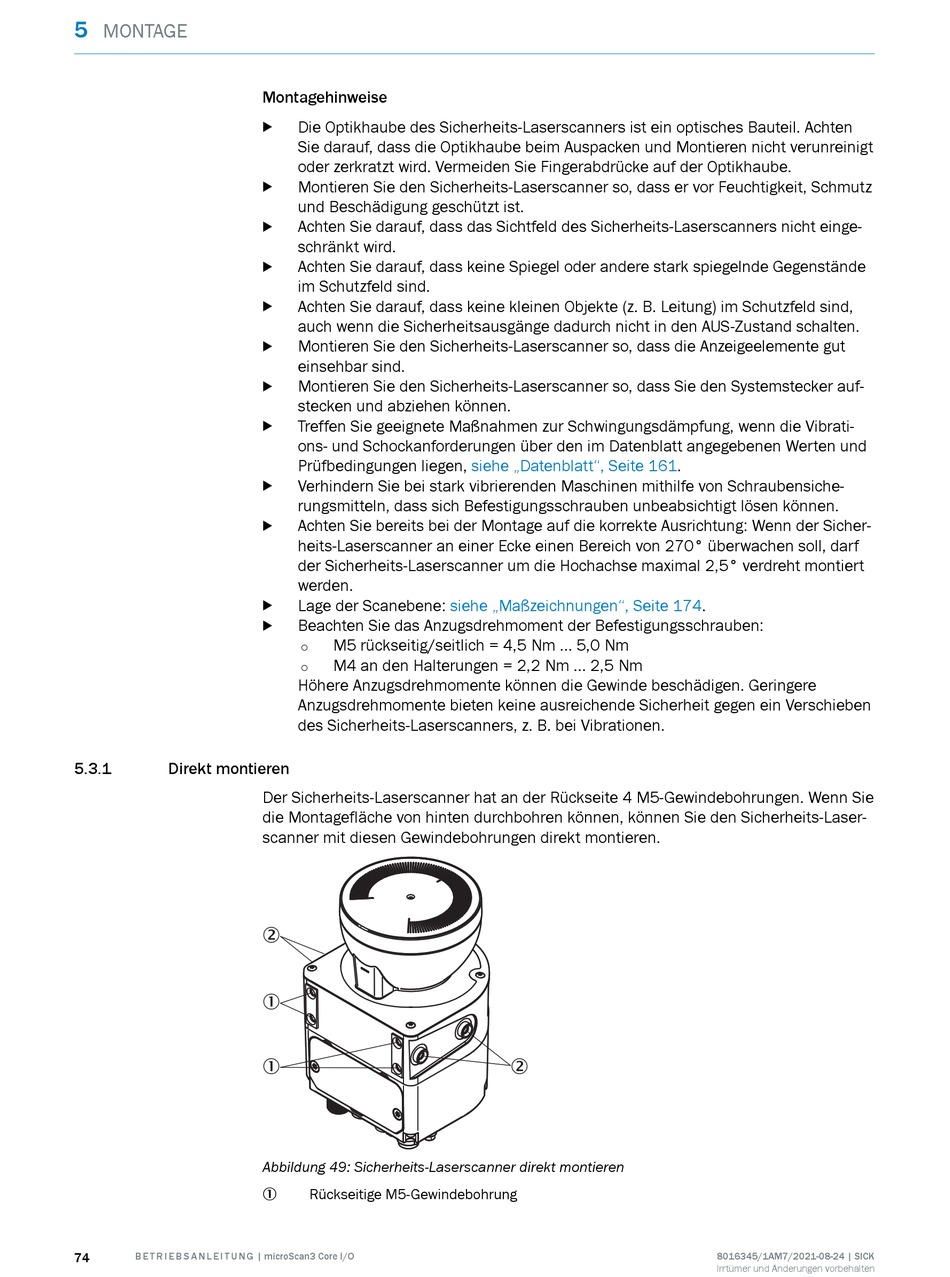

Abbildung 49: Sicherheits-Laserscanner direkt montieren
Rückseitige M5-Gewindebohrung
1
siehe „Datenblatt", Seite
siehe „Maßzeichnungen", Seite
2
161.
174.
