4.2.4.8 Logische Verknüpfungen
Das Tableau gibt die Möglichkeit, bis zu 8 logische Verknüpfungsfunktionen anzulegen. Um der
Projektierung eine Verknüpfung hinzuzufügen, ist in der Baumstruktur des ETS PlugIns der
Parameterknoten "Logik -> Verknüpfungen" auszuwählen und durch Rechtsmausklick der
Befehl "Logikgatter hinzufügen" auszuführen. Jedes Logikgatter erhält zur besseren
Unterscheidung im ETS PlugIn eine Bezeichnung, die durch den gleichnamigen Parameter vom
Projektierer verändert werden kann.
Ein Logikgatter besteht aus bis zu acht 1 Bit Eingangsobjekten (E1...E8), die durch
Rechtsmausklick hinzugefügt werden können, einem 1 Bit Ausgangsobjekt (A) und einem
optionalen Sperrobjekt. Für jedes Logikgatter kann durch den Parameter "Art der Verknüpfung
" eine der logischen Funktionen UND, ODER, Exklusiv-ODER oder UND mit Rückführung
ausgewählt werden, die anschließend auch in der Baumstruktur dargestellt wird (siehe Bild 29).
Jeder Eingang und der Ausgang kann zusätzlich normal oder invertiert ausgewertet werden.
i Bei einem "UND mit Rückführung" wird der Wert des Ausgangs intern auf den Eingang 1
zurückgeführt. Das führt dazu, dass der Ausgang nur dann den Wert "1" bekommt, wenn
der Eingang 1 auf "1" gesetzt wird, nachdem alle anderen Eingänge auch den Wert "1
" haben. Sobald einer der anderen Eingänge den Wert "0" bekommt, werden der Ausgang
und damit auch der Eingang 1 auf "0" gesetzt. Wenn die Rückführung in Verbindung mit
einem invertierten Ausgang erfolgt, wird die Invertierung erst nach der Rückführung
bearbeitet.
Eine Anwendung für diese Art der Verknüpfung ist zum Beispiel eine Leuchte, die erst nach
Einbruch der Dämmerung manuell eingeschaltet werden soll. Hier wird der Taster mit dem
Eingang 1 und der Grenzwert des Dämmerungssensors mit Eingang 2 verbunden.
Nachdem der Dämmerungssensor den Eingang 2 auf "1" gesetzt hat, kann mit dem Taster
an Eingang 1 das Licht eingeschaltet werden. Sollte das Licht aus Versehen nicht manuell
abgeschaltet werden, so sorgt die Rückführung bei Tagesanbruch dafür, dass der
Eingang 1 intern auf "0" zurückgesetzt wird. Ohne diese Rückführung würde beim nächsten
Einbruch der Dämmerung das Licht automatisch wieder eingeschaltet werden.
Art.-Nr.: FP 701 CT IP

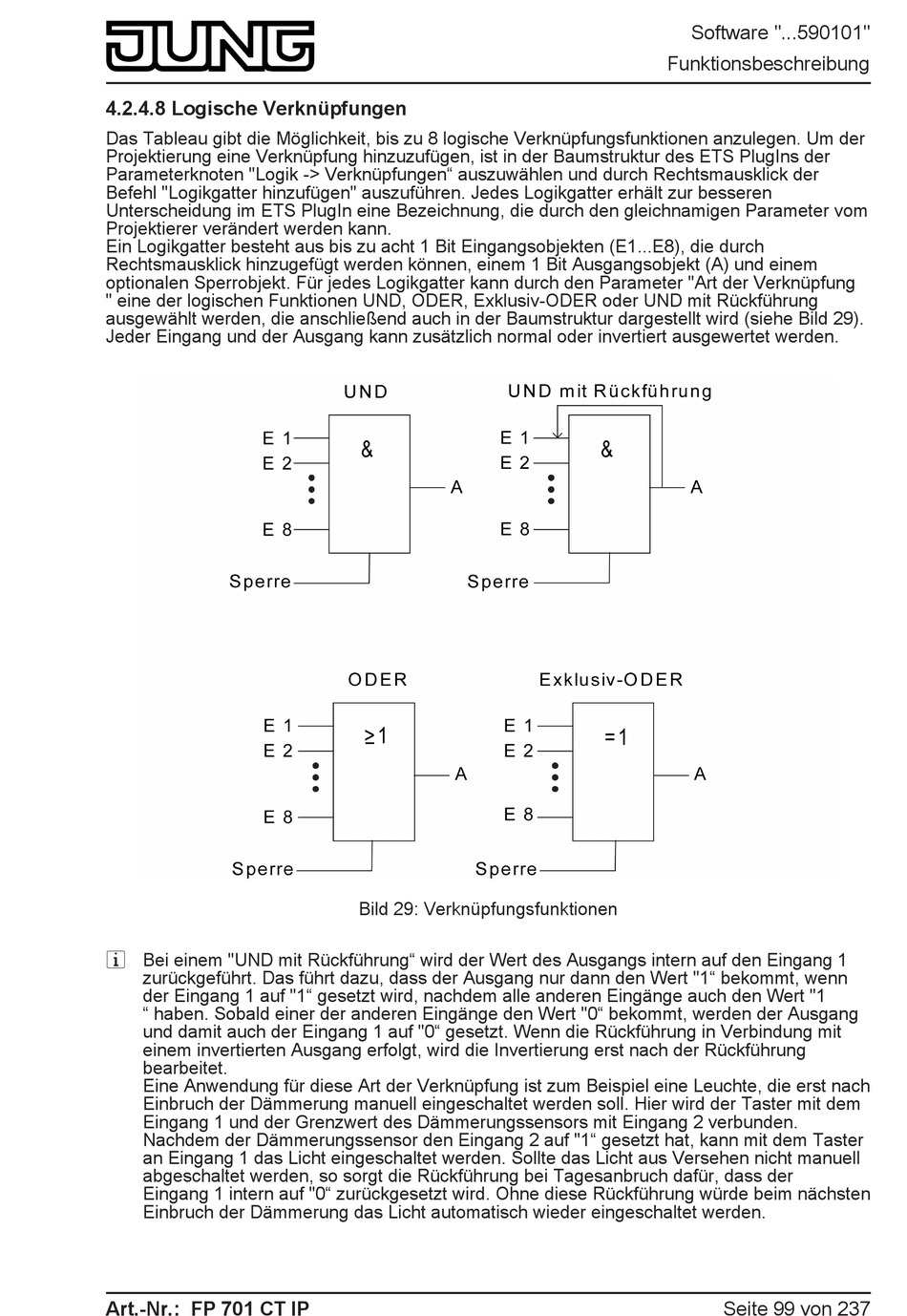

Bild 29: Verknüpfungsfunktionen
Software "...590101"
Funktionsbeschreibung
Seite 99 von 237
