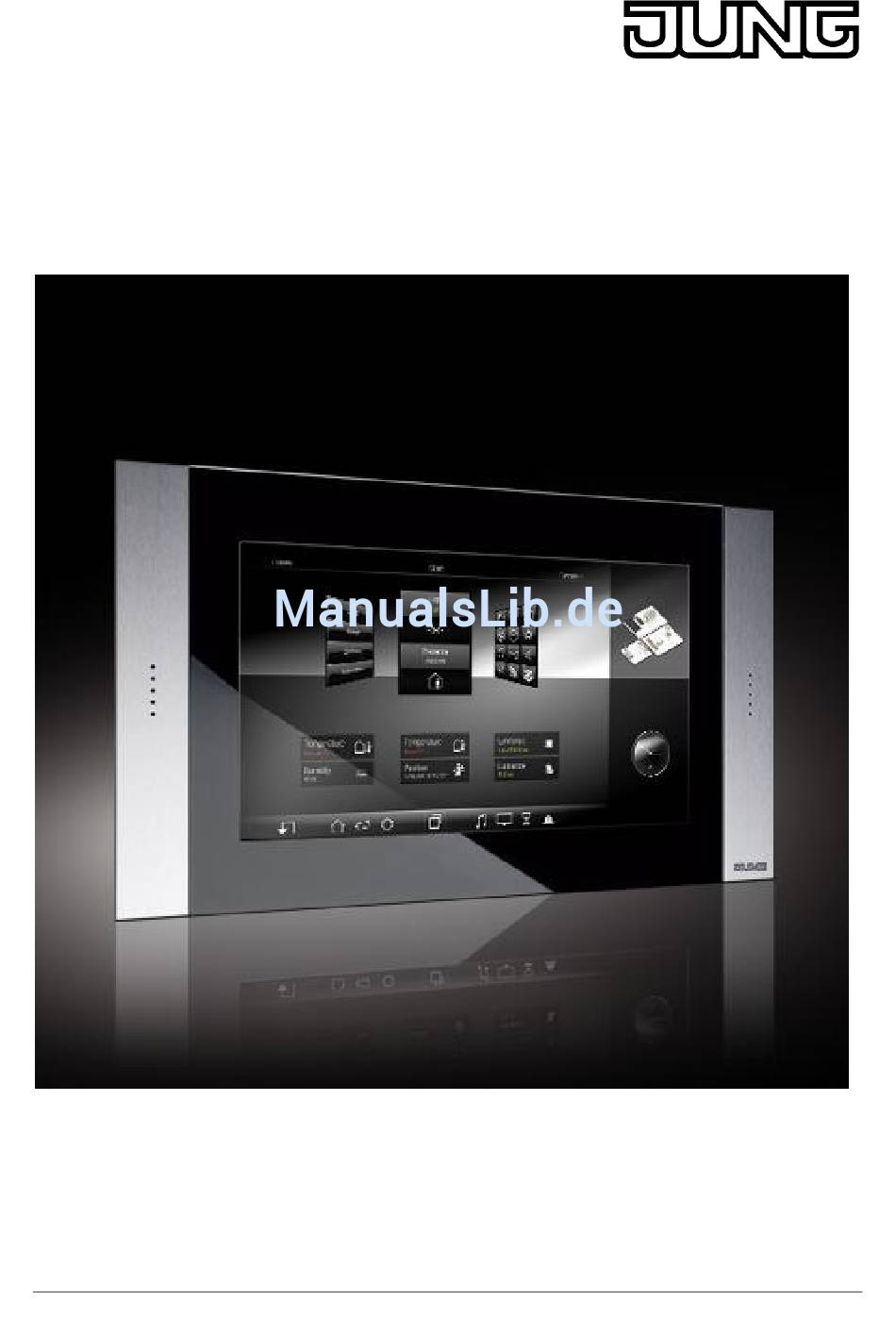

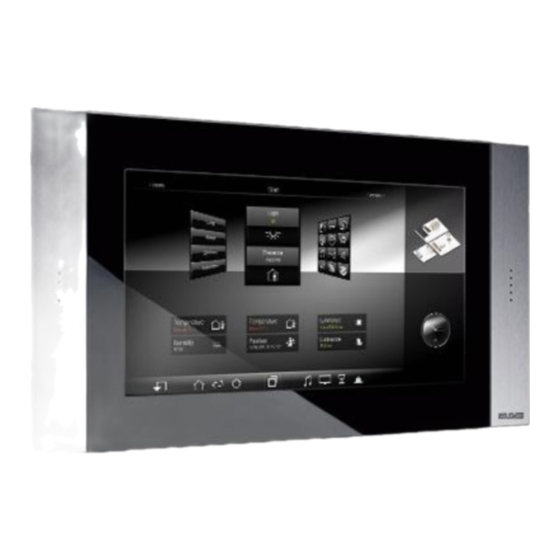

- Seite 1 Smart Pilot 10, 15, 19 Bedienungsanleitung Smart Pilot 10, 15, 19 mit Facility Pilot Vollversion...
- Seite 2 Smart Pilot 10, 15, 19 ENUTZER NFORMATIONEN Albrecht Jung GmbH & Co. KG Volmestraße 1 58579 Schalksmühle Betriebsanleitungen, Handbücher und Software sind urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen, Umsetzen im Ganzen oder in Teilen ist nicht gestattet.
-
Seite 3: Sicherheitsvorschriften
Die Betriebsspannung des Gerätes darf nur in den spezifizierten Bereichen liegen! Informationen hierzu finden Sie auf dem Typenschild. ORMEN Der JUNG Smart Pilot erfüllt die Anforderungen folgender Richtlinien und Normen: Low Voltage Directive 2006/95/CE (ex 73/23/CEE – 93/68/CEE) Standard to which conformity is declared:... - Seite 4 Smart Pilot 10, 15, 19 Benutzer Informationen Sicherheitsvorschriften Normen Inhaltsverzeichnis A. Produktbeschreibung A1. Frontansicht – Smart Pilot A2. Anschlüsse - JUNG Smart Pilot A3. Lieferumfang B. Inbetriebnahme B1. Erdung B2. Inbetriebnahme Hinweis B3. Installation des JUNG Smart Pilot B4. System-Konfiguration C.
-
Seite 5: Produktbeschreibung
Smart Pilot 10, 15, 19 A. P RODUKTBESCHREIBUNG A1. Frontansicht – Smart Pilot Smart Pilot mit schwarzem Glas-Designrahmen Smart Pilot mit weißem Glas-Designrahmen... - Seite 6 Smart Pilot 10, 15, 19 A2. Anschlüsse - JUNG Smart Pilot Der JUNG Smart Pilot bietet verschiedene Anschlussmöglichkeiten auf seiner Unterseite. Alle benötigten Verbindungen können von dort aus weitergeführt werden. Detaillierte Informationen zu den verschiedenen Anschlüssen findet man im Handbuch des jeweiligen Mainboard-Herstellers, welches standardmäßig im Lieferumfang des SP enthalten ist.
- Seite 7 B. I NBETRIEBNAHME B1. Erdung Um eine sichere Ableitung von elektrischen Störungen und die Funktion des JUNG Smart Pilot zu gewährleisten, sind folgende Punkte zu gewährleisten: Gerät und Unterputzdose auf möglichst kurzem Weg mit einem zentralen Erdungspunkt verbinden. Auf eine möglichst niederohmige Verbindung zwischen Gerät und Erdleiter achten.
-
Seite 8: Windows Xp Embedded
1. Windows XP embedded B4.1 Allgemeine Informationen: JUNG stellt Ihnen den SP mit einer völlig neuen Art von Betriebssystem zur Verfügung: Windows XP embedded. Es handelt sich hierbei um eine „komponentisierte“ Version von Windows XP Professional, d.h., das Betriebssystem kann nach Belieben konfiguriert werden und effektiv nur jene Hard- und Software- Unterstützungen integriert werden, welche auch wirklich verwendet werden wollen. - Seite 9 Jeder von Windows oder einem Programm verlangte Neustart ist aufgrund der EWF-Protektion unwirksam, sollte ein Programm zur Fertigstellung einen Neustart benötigen, so führen Sie diesen bitte über das „Call EWF Tool“ durch. Diese Informationen beziehen sich ausschließlich auf das von JUNG erstellte XP embedded – Image und sind nicht übertragbar. B4.3 Bildershow: Um Ihre persönliche Bildershow laufen zu lassen, folgen Sie bitte folgenden Schritten:...
- Seite 10 Smart Pilot 10, 15, 19 C. T ECHNISCHE ATEN C1. Mechanische Daten Außenmaße JUNG Smart Pilot - Rahmen: SP10 SP15 SP19 Breite (d): 333 mm 510 mm 600 mm Höhe (e): 200 mm 306 mm 345 mm Ausschnittsmaße Unterputzgehäuse: SP10EBGD SP15EBGD SP19EBGD...
- Seite 11 Smart Pilot 10, 15, 19 Befestigungselemente Der JUNG Smart Pilot wird mittels der 4 mitgelieferten Schrauben in der Montagebox Unterputzdose montiert. Material Frontplatte: Aluminium, eloxiert PC Einheit Aluminium, eloxiert, EMV beständig D-11...
- Seite 12 Smart Pilot 10, 15, 19 C2. JUNG Smart Pilot Datenblatt Technische Daten SP10 SP15 SP19 Design Lüfterloser, geräuscharmer und ultrakompakter PC zum Wandeinbau, Software Betriebssystem Microsoft Windows Embedded Standard 2009 mit mehrsprachigem Interface 10,1“ - 25,6cm Breitbild- 15,6“ - 39,6cm Breitbild- 18,5“...
- Seite 13 Smart Pilot 10, 15, 19 C3. JUNG Smart Pilot Unterputzgehäuse Übersicht: Unterputzgehäuse Trockenbaukit Wandbündiges Einbaukit Für SP10 – 10,1“ SP10EBGD SP10TBKD SP10WEBKD Für SP15 – 15,6“ SP15EBGD SP15TBKD SP15WEBKD Für SP19 – 18,5“ SP19EBGD SP19TBKD SP19WEBKD Technische Daten Design Kompaktes, stabiles Kompaktes Einbaukit Kompaktes Einbaukit für...
- Seite 14 Smart Pilot 10, 15, 19 Unterputzdose D-14...
- Seite 15 Smart Pilot 10, 15, 19 D-15...
- Seite 16 Smart Pilot 10, 15, 19 D-16...
- Seite 17 Smart Pilot 10, 15, 19 SPxxTBKD Anleitung für Trockenbauwände und Holzwände D-17...
- Seite 18 Smart Pilot 10, 15, 19 D-18...
