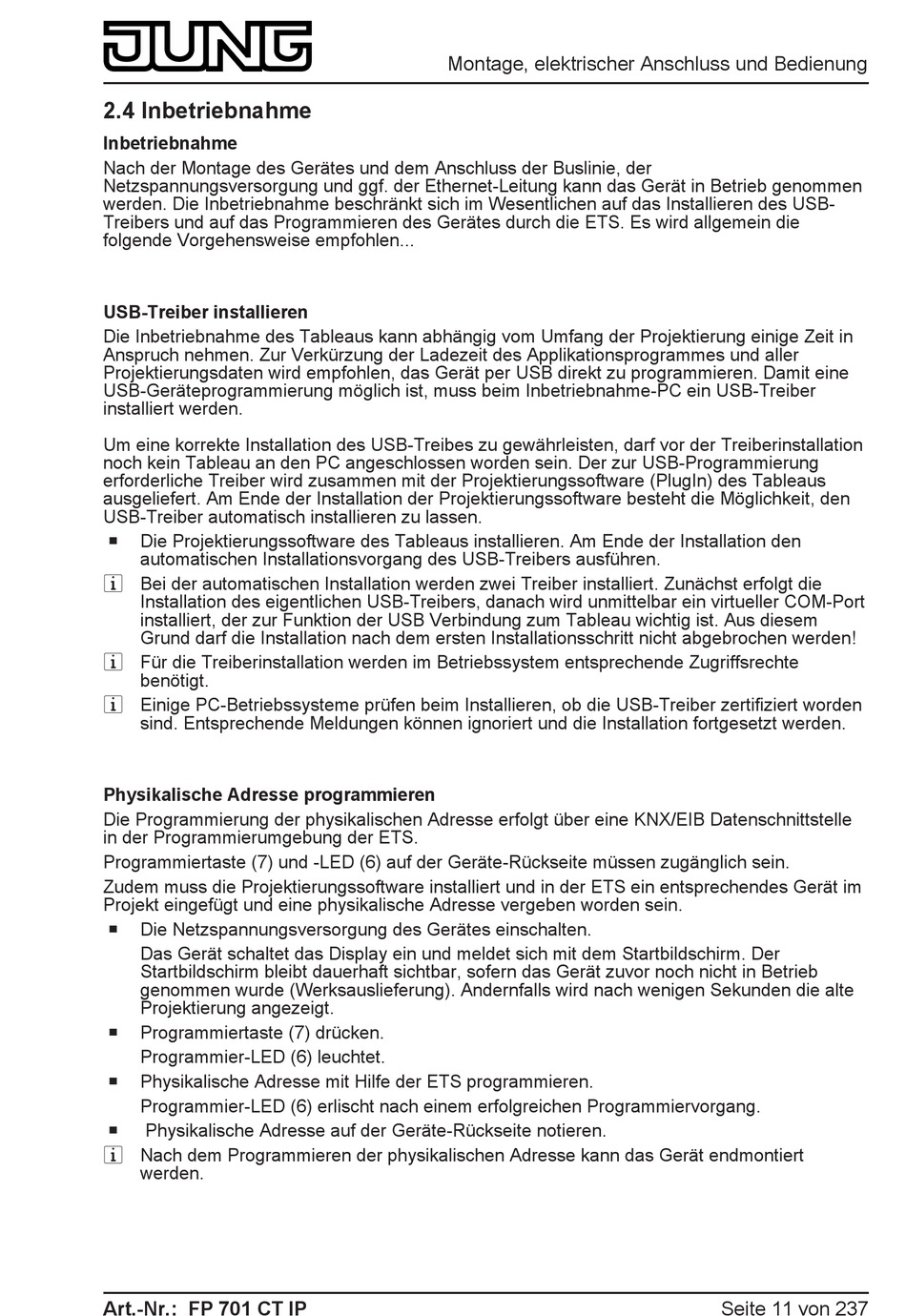

2.4 Inbetriebnahme
Inbetriebnahme
Nach der Montage des Gerätes und dem Anschluss der Buslinie, der
Netzspannungsversorgung und ggf. der Ethernet-Leitung kann das Gerät in Betrieb genommen
werden. Die Inbetriebnahme beschränkt sich im Wesentlichen auf das Installieren des USB-
Treibers und auf das Programmieren des Gerätes durch die ETS. Es wird allgemein die
folgende Vorgehensweise empfohlen...
USB-Treiber installieren
Die Inbetriebnahme des Tableaus kann abhängig vom Umfang der Projektierung einige Zeit in
Anspruch nehmen. Zur Verkürzung der Ladezeit des Applikationsprogrammes und aller
Projektierungsdaten wird empfohlen, das Gerät per USB direkt zu programmieren. Damit eine
USB-Geräteprogrammierung möglich ist, muss beim Inbetriebnahme-PC ein USB-Treiber
installiert werden.
Um eine korrekte Installation des USB-Treibes zu gewährleisten, darf vor der Treiberinstallation
noch kein Tableau an den PC angeschlossen worden sein. Der zur USB-Programmierung
erforderliche Treiber wird zusammen mit der Projektierungssoftware (PlugIn) des Tableaus
ausgeliefert. Am Ende der Installation der Projektierungssoftware besteht die Möglichkeit, den
USB-Treiber automatisch installieren zu lassen.
o
Die Projektierungssoftware des Tableaus installieren. Am Ende der Installation den
automatischen Installationsvorgang des USB-Treibers ausführen.
i Bei der automatischen Installation werden zwei Treiber installiert. Zunächst erfolgt die
Installation des eigentlichen USB-Treibers, danach wird unmittelbar ein virtueller COM-Port
installiert, der zur Funktion der USB Verbindung zum Tableau wichtig ist. Aus diesem
Grund darf die Installation nach dem ersten Installationsschritt nicht abgebrochen werden!
i Für die Treiberinstallation werden im Betriebssystem entsprechende Zugriffsrechte
benötigt.
i Einige PC-Betriebssysteme prüfen beim Installieren, ob die USB-Treiber zertifiziert worden
sind. Entsprechende Meldungen können ignoriert und die Installation fortgesetzt werden.
Physikalische Adresse programmieren
Die Programmierung der physikalischen Adresse erfolgt über eine KNX/EIB Datenschnittstelle
in der Programmierumgebung der ETS.
Programmiertaste (7) und -LED (6) auf der Geräte-Rückseite müssen zugänglich sein.
Zudem muss die Projektierungssoftware installiert und in der ETS ein entsprechendes Gerät im
Projekt eingefügt und eine physikalische Adresse vergeben worden sein.
o
Die Netzspannungsversorgung des Gerätes einschalten.
Das Gerät schaltet das Display ein und meldet sich mit dem Startbildschirm. Der
Startbildschirm bleibt dauerhaft sichtbar, sofern das Gerät zuvor noch nicht in Betrieb
genommen wurde (Werksauslieferung). Andernfalls wird nach wenigen Sekunden die alte
Projektierung angezeigt.
o
Programmiertaste (7) drücken.
Programmier-LED (6) leuchtet.
o
Physikalische Adresse mit Hilfe der ETS programmieren.
Programmier-LED (6) erlischt nach einem erfolgreichen Programmiervorgang.
o
Physikalische Adresse auf der Geräte-Rückseite notieren.
i Nach dem Programmieren der physikalischen Adresse kann das Gerät endmontiert
werden.
Art.-Nr.: FP 701 CT IP
Montage, elektrischer Anschluss und Bedienung
Seite 11 von 237
