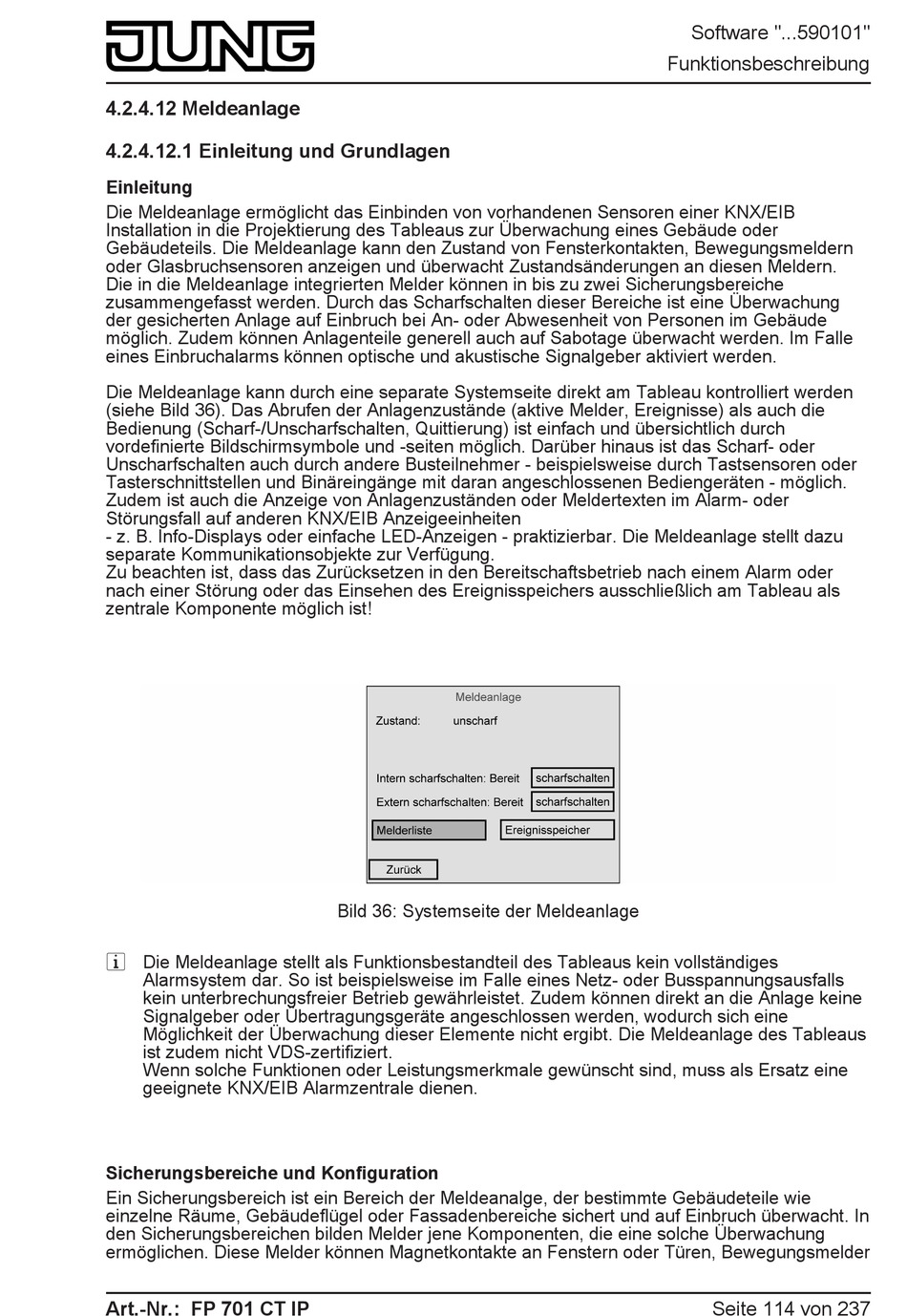

4.2.4.12 Meldeanlage

4.2.4.12.1 Einleitung und Grundlagen

Einleitung
Die Meldeanlage ermöglicht das Einbinden von vorhandenen Sensoren einer KNX/EIB
Installation in die Projektierung des Tableaus zur Überwachung eines Gebäude oder
Gebäudeteils. Die Meldeanlage kann den Zustand von Fensterkontakten, Bewegungsmeldern
oder Glasbruchsensoren anzeigen und überwacht Zustandsänderungen an diesen Meldern.
Die in die Meldeanlage integrierten Melder können in bis zu zwei Sicherungsbereiche
zusammengefasst werden. Durch das Scharfschalten dieser Bereiche ist eine Überwachung
der gesicherten Anlage auf Einbruch bei An- oder Abwesenheit von Personen im Gebäude
möglich. Zudem können Anlagenteile generell auch auf Sabotage überwacht werden. Im Falle
eines Einbruchalarms können optische und akustische Signalgeber aktiviert werden.
Die Meldeanlage kann durch eine separate Systemseite direkt am Tableau kontrolliert werden
(siehe Bild 36). Das Abrufen der Anlagenzustände (aktive Melder, Ereignisse) als auch die
Bedienung (Scharf-/Unscharfschalten, Quittierung) ist einfach und übersichtlich durch
vordefinierte Bildschirmsymbole und -seiten möglich. Darüber hinaus ist das Scharf- oder
Unscharfschalten auch durch andere Busteilnehmer - beispielsweise durch Tastsensoren oder
Tasterschnittstellen und Binäreingänge mit daran angeschlossenen Bediengeräten - möglich.
Zudem ist auch die Anzeige von Anlagenzuständen oder Meldertexten im Alarm- oder
Störungsfall auf anderen KNX/EIB Anzeigeeinheiten
- z. B. Info-Displays oder einfache LED-Anzeigen - praktizierbar. Die Meldeanlage stellt dazu
separate Kommunikationsobjekte zur Verfügung.
Zu beachten ist, dass das Zurücksetzen in den Bereitschaftsbetrieb nach einem Alarm oder
nach einer Störung oder das Einsehen des Ereignisspeichers ausschließlich am Tableau als
zentrale Komponente möglich ist!
i Die Meldeanlage stellt als Funktionsbestandteil des Tableaus kein vollständiges
Alarmsystem dar. So ist beispielsweise im Falle eines Netz- oder Busspannungsausfalls
kein unterbrechungsfreier Betrieb gewährleistet. Zudem können direkt an die Anlage keine
Signalgeber oder Übertragungsgeräte angeschlossen werden, wodurch sich eine
Möglichkeit der Überwachung dieser Elemente nicht ergibt. Die Meldeanlage des Tableaus
ist zudem nicht VDS-zertifiziert.
Wenn solche Funktionen oder Leistungsmerkmale gewünscht sind, muss als Ersatz eine
geeignete KNX/EIB Alarmzentrale dienen.
Sicherungsbereiche und Konfiguration
Ein Sicherungsbereich ist ein Bereich der Meldeanalge, der bestimmte Gebäudeteile wie
einzelne Räume, Gebäudeflügel oder Fassadenbereiche sichert und auf Einbruch überwacht. In
den Sicherungsbereichen bilden Melder jene Komponenten, die eine solche Überwachung
ermöglichen. Diese Melder können Magnetkontakte an Fenstern oder Türen, Bewegungsmelder
Art.-Nr.: FP 701 CT IP
Bild 36: Systemseite der Meldeanlage
