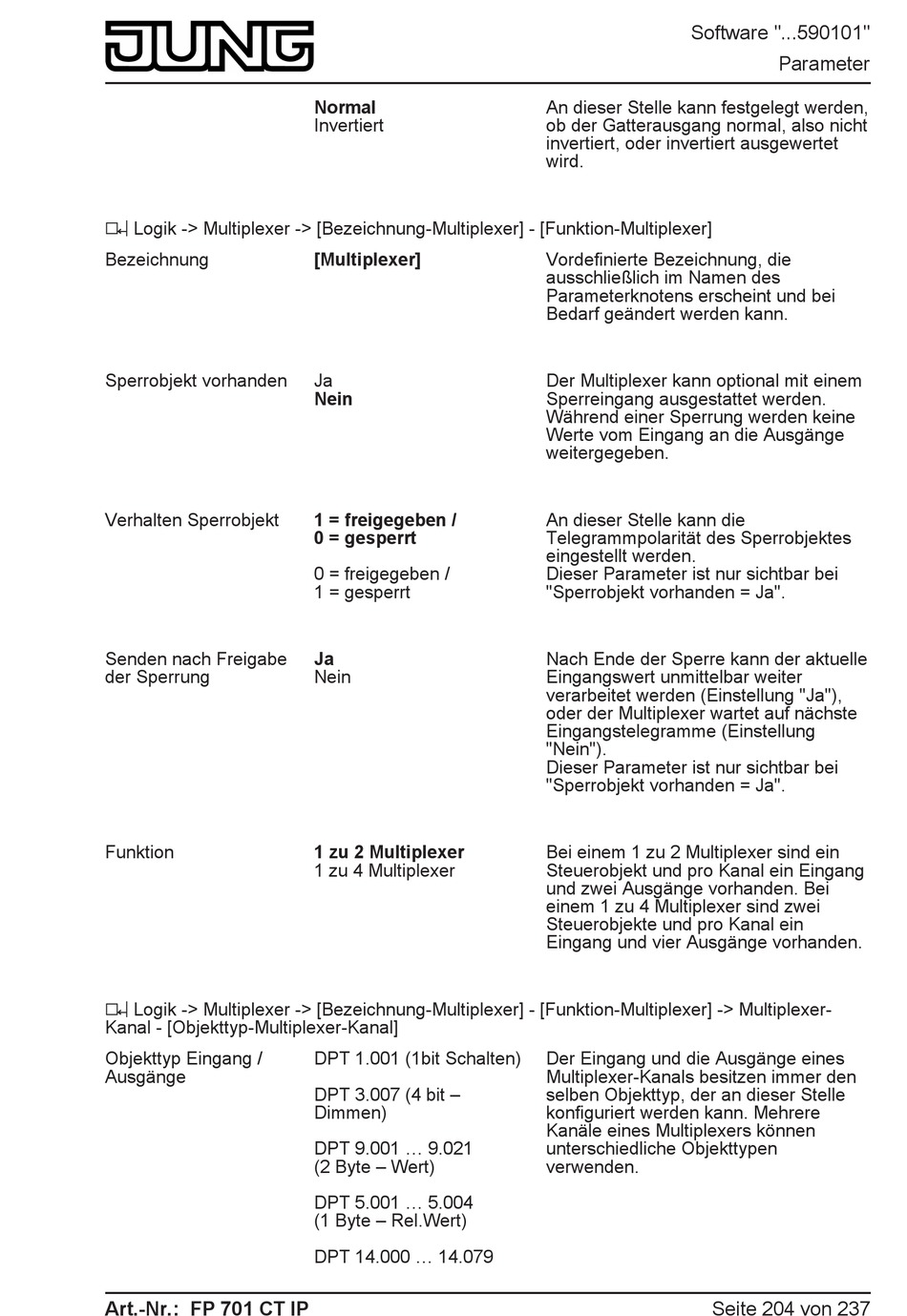

h Logik -> Multiplexer -> [Bezeichnung-Multiplexer] - [Funktion-Multiplexer]
Bezeichnung
Sperrobjekt vorhanden
Verhalten Sperrobjekt
Senden nach Freigabe
der Sperrung
Funktion
h Logik -> Multiplexer -> [Bezeichnung-Multiplexer] - [Funktion-Multiplexer] -> Multiplexer-
Kanal - [Objekttyp-Multiplexer-Kanal]
Objekttyp Eingang /
Ausgänge
Art.-Nr.: FP 701 CT IP
Normal
Invertiert
[Multiplexer]
Ja
Nein
1 = freigegeben /
0 = gesperrt
0 = freigegeben /
1 = gesperrt
Ja
Nein
1 zu 2 Multiplexer
1 zu 4 Multiplexer
DPT 1.001 (1bit Schalten)
DPT 3.007 (4 bit –
Dimmen)
DPT 9.001 ... 9.021
(2 Byte – Wert)
DPT 5.001 ... 5.004
(1 Byte – Rel.Wert)
DPT 14.000 ... 14.079
Software "...590101"
An dieser Stelle kann festgelegt werden,
ob der Gatterausgang normal, also nicht
invertiert, oder invertiert ausgewertet
wird.
Vordefinierte Bezeichnung, die
ausschließlich im Namen des
Parameterknotens erscheint und bei
Bedarf geändert werden kann.
Der Multiplexer kann optional mit einem
Sperreingang ausgestattet werden.
Während einer Sperrung werden keine
Werte vom Eingang an die Ausgänge
weitergegeben.
An dieser Stelle kann die
Telegrammpolarität des Sperrobjektes
eingestellt werden.
Dieser Parameter ist nur sichtbar bei
"Sperrobjekt vorhanden = Ja".
Nach Ende der Sperre kann der aktuelle
Eingangswert unmittelbar weiter
verarbeitet werden (Einstellung "Ja"),
oder der Multiplexer wartet auf nächste
Eingangstelegramme (Einstellung
"Nein").
Dieser Parameter ist nur sichtbar bei
"Sperrobjekt vorhanden = Ja".
Bei einem 1 zu 2 Multiplexer sind ein
Steuerobjekt und pro Kanal ein Eingang
und zwei Ausgänge vorhanden. Bei
einem 1 zu 4 Multiplexer sind zwei
Steuerobjekte und pro Kanal ein
Eingang und vier Ausgänge vorhanden.
Der Eingang und die Ausgänge eines
Multiplexer-Kanals besitzen immer den
selben Objekttyp, der an dieser Stelle
konfiguriert werden kann. Mehrere
Kanäle eines Multiplexers können
unterschiedliche Objekttypen
verwenden.
Seite 204 von 237
