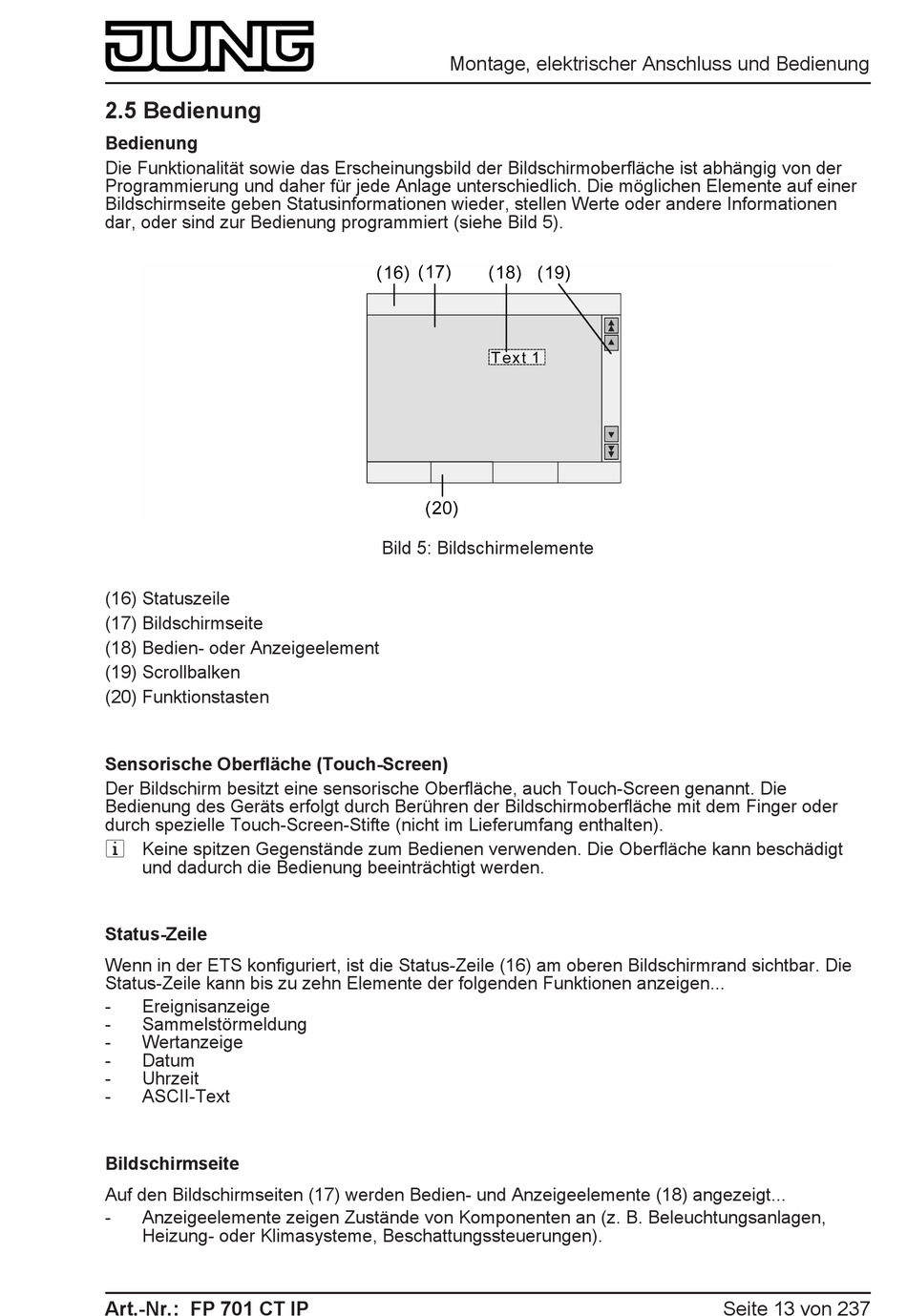

2.5 Bedienung
Bedienung
Die Funktionalität sowie das Erscheinungsbild der Bildschirmoberfläche ist abhängig von der
Programmierung und daher für jede Anlage unterschiedlich. Die möglichen Elemente auf einer
Bildschirmseite geben Statusinformationen wieder, stellen Werte oder andere Informationen
dar, oder sind zur Bedienung programmiert (siehe Bild 5).
(16) Statuszeile
(17) Bildschirmseite
(18) Bedien- oder Anzeigeelement
(19) Scrollbalken
(20) Funktionstasten
Sensorische Oberfläche (Touch-Screen)
Der Bildschirm besitzt eine sensorische Oberfläche, auch Touch-Screen genannt. Die
Bedienung des Geräts erfolgt durch Berühren der Bildschirmoberfläche mit dem Finger oder
durch spezielle Touch-Screen-Stifte (nicht im Lieferumfang enthalten).
i Keine spitzen Gegenstände zum Bedienen verwenden. Die Oberfläche kann beschädigt
und dadurch die Bedienung beeinträchtigt werden.
Status-Zeile
Wenn in der ETS konfiguriert, ist die Status-Zeile (16) am oberen Bildschirmrand sichtbar. Die
Status-Zeile kann bis zu zehn Elemente der folgenden Funktionen anzeigen...
-
Ereignisanzeige
-
Sammelstörmeldung
-
Wertanzeige
-
Datum
-
Uhrzeit
-
ASCII-Text
Bildschirmseite
Auf den Bildschirmseiten (17) werden Bedien- und Anzeigeelemente (18) angezeigt...
-
Anzeigeelemente zeigen Zustände von Komponenten an (z. B. Beleuchtungsanlagen,
Heizung- oder Klimasysteme, Beschattungssteuerungen).
Art.-Nr.: FP 701 CT IP
Montage, elektrischer Anschluss und Bedienung
Bild 5: Bildschirmelemente
Seite 13 von 237
