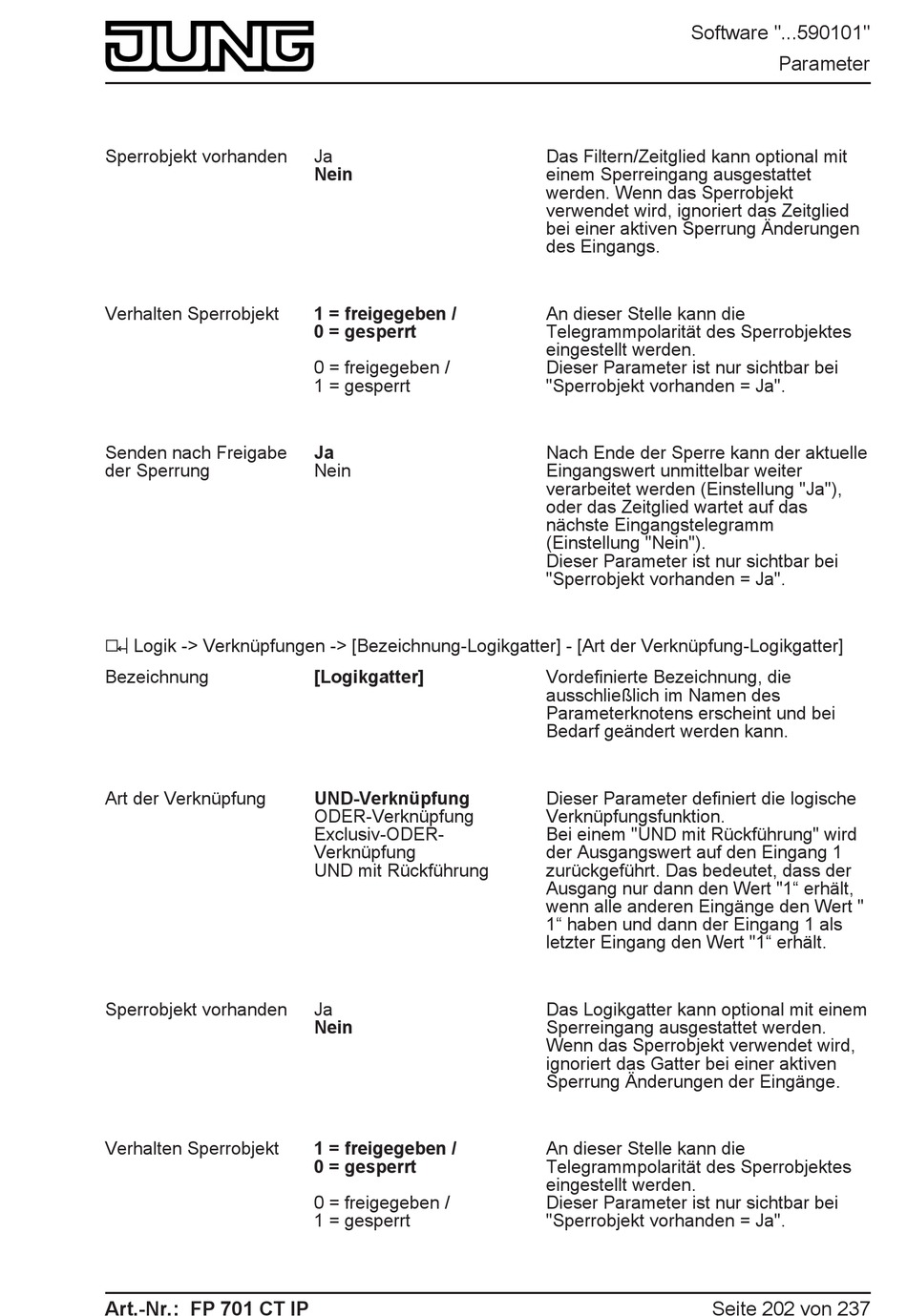

Sperrobjekt vorhanden
Verhalten Sperrobjekt
Senden nach Freigabe
der Sperrung
h Logik -> Verknüpfungen -> [Bezeichnung-Logikgatter] - [Art der Verknüpfung-Logikgatter]
Bezeichnung
Art der Verknüpfung
Sperrobjekt vorhanden
Verhalten Sperrobjekt
Art.-Nr.: FP 701 CT IP
Ja
Nein
1 = freigegeben /
0 = gesperrt
0 = freigegeben /
1 = gesperrt
Ja
Nein
[Logikgatter]
UND-Verknüpfung
ODER-Verknüpfung
Exclusiv-ODER-
Verknüpfung
UND mit Rückführung
Ja
Nein
1 = freigegeben /
0 = gesperrt
0 = freigegeben /
1 = gesperrt
Software "...590101"
Das Filtern/Zeitglied kann optional mit
einem Sperreingang ausgestattet
werden. Wenn das Sperrobjekt
verwendet wird, ignoriert das Zeitglied
bei einer aktiven Sperrung Änderungen
des Eingangs.
An dieser Stelle kann die
Telegrammpolarität des Sperrobjektes
eingestellt werden.
Dieser Parameter ist nur sichtbar bei
"Sperrobjekt vorhanden = Ja".
Nach Ende der Sperre kann der aktuelle
Eingangswert unmittelbar weiter
verarbeitet werden (Einstellung "Ja"),
oder das Zeitglied wartet auf das
nächste Eingangstelegramm
(Einstellung "Nein").
Dieser Parameter ist nur sichtbar bei
"Sperrobjekt vorhanden = Ja".
Vordefinierte Bezeichnung, die
ausschließlich im Namen des
Parameterknotens erscheint und bei
Bedarf geändert werden kann.
Dieser Parameter definiert die logische
Verknüpfungsfunktion.
Bei einem "UND mit Rückführung" wird
der Ausgangswert auf den Eingang 1
zurückgeführt. Das bedeutet, dass der
Ausgang nur dann den Wert "1" erhält,
wenn alle anderen Eingänge den Wert "
1" haben und dann der Eingang 1 als
letzter Eingang den Wert "1" erhält.
Das Logikgatter kann optional mit einem
Sperreingang ausgestattet werden.
Wenn das Sperrobjekt verwendet wird,
ignoriert das Gatter bei einer aktiven
Sperrung Änderungen der Eingänge.
An dieser Stelle kann die
Telegrammpolarität des Sperrobjektes
eingestellt werden.
Dieser Parameter ist nur sichtbar bei
"Sperrobjekt vorhanden = Ja".
Seite 202 von 237
