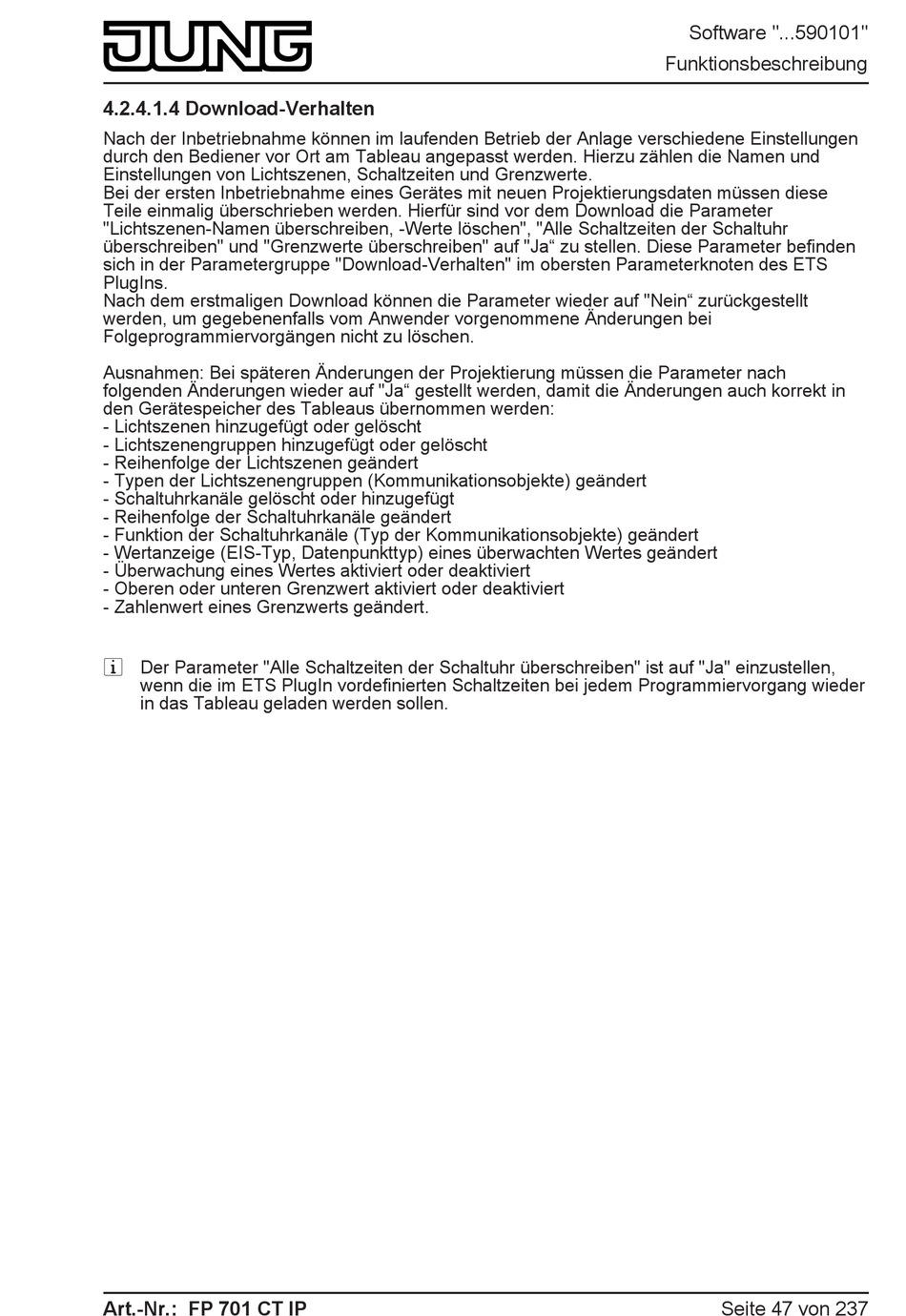

4.2.4.1.4 Download-Verhalten
Nach der Inbetriebnahme können im laufenden Betrieb der Anlage verschiedene Einstellungen
durch den Bediener vor Ort am Tableau angepasst werden. Hierzu zählen die Namen und
Einstellungen von Lichtszenen, Schaltzeiten und Grenzwerte.
Bei der ersten Inbetriebnahme eines Gerätes mit neuen Projektierungsdaten müssen diese
Teile einmalig überschrieben werden. Hierfür sind vor dem Download die Parameter
"Lichtszenen-Namen überschreiben, -Werte löschen", "Alle Schaltzeiten der Schaltuhr
überschreiben" und "Grenzwerte überschreiben" auf "Ja" zu stellen. Diese Parameter befinden
sich in der Parametergruppe "Download-Verhalten" im obersten Parameterknoten des ETS
PlugIns.
Nach dem erstmaligen Download können die Parameter wieder auf "Nein" zurückgestellt
werden, um gegebenenfalls vom Anwender vorgenommene Änderungen bei
Folgeprogrammiervorgängen nicht zu löschen.
Ausnahmen: Bei späteren Änderungen der Projektierung müssen die Parameter nach
folgenden Änderungen wieder auf "Ja" gestellt werden, damit die Änderungen auch korrekt in
den Gerätespeicher des Tableaus übernommen werden:
- Lichtszenen hinzugefügt oder gelöscht
- Lichtszenengruppen hinzugefügt oder gelöscht
- Reihenfolge der Lichtszenen geändert
- Typen der Lichtszenengruppen (Kommunikationsobjekte) geändert
- Schaltuhrkanäle gelöscht oder hinzugefügt
- Reihenfolge der Schaltuhrkanäle geändert
- Funktion der Schaltuhrkanäle (Typ der Kommunikationsobjekte) geändert
- Wertanzeige (EIS-Typ, Datenpunkttyp) eines überwachten Wertes geändert
- Überwachung eines Wertes aktiviert oder deaktiviert
- Oberen oder unteren Grenzwert aktiviert oder deaktiviert
- Zahlenwert eines Grenzwerts geändert.
i Der Parameter "Alle Schaltzeiten der Schaltuhr überschreiben" ist auf "Ja" einzustellen,
wenn die im ETS PlugIn vordefinierten Schaltzeiten bei jedem Programmiervorgang wieder
in das Tableau geladen werden sollen.
Art.-Nr.: FP 701 CT IP
Software "...590101"
Funktionsbeschreibung
Seite 47 von 237
