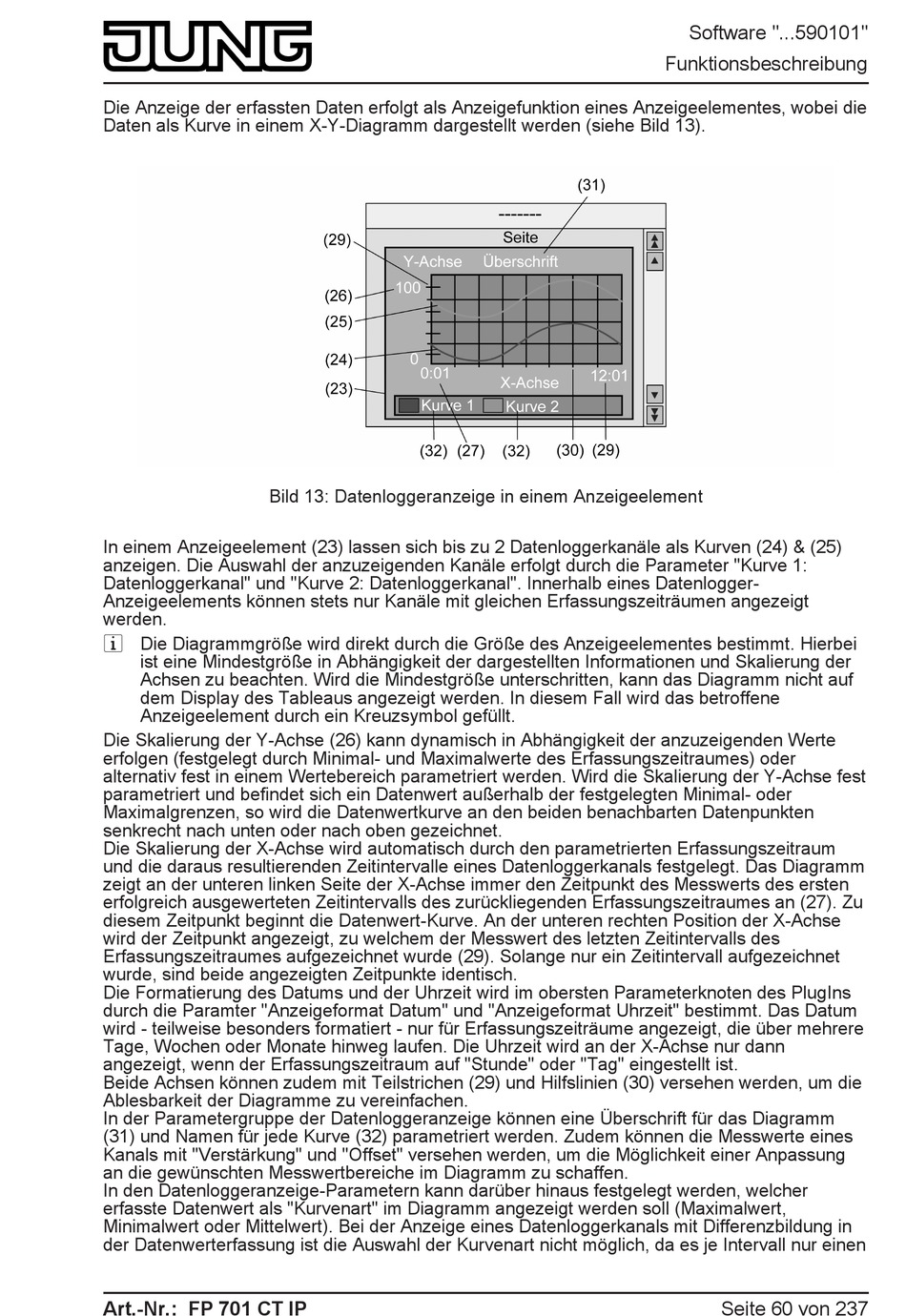

Die Anzeige der erfassten Daten erfolgt als Anzeigefunktion eines Anzeigeelementes, wobei die
Daten als Kurve in einem X-Y-Diagramm dargestellt werden (siehe Bild 13).
Bild 13: Datenloggeranzeige in einem Anzeigeelement
In einem Anzeigeelement (23) lassen sich bis zu 2 Datenloggerkanäle als Kurven (24) & (25)
anzeigen. Die Auswahl der anzuzeigenden Kanäle erfolgt durch die Parameter "Kurve 1:
Datenloggerkanal" und "Kurve 2: Datenloggerkanal". Innerhalb eines Datenlogger-
Anzeigeelements können stets nur Kanäle mit gleichen Erfassungszeiträumen angezeigt
werden.
i Die Diagrammgröße wird direkt durch die Größe des Anzeigeelementes bestimmt. Hierbei
ist eine Mindestgröße in Abhängigkeit der dargestellten Informationen und Skalierung der
Achsen zu beachten. Wird die Mindestgröße unterschritten, kann das Diagramm nicht auf
dem Display des Tableaus angezeigt werden. In diesem Fall wird das betroffene
Anzeigeelement durch ein Kreuzsymbol gefüllt.
Die Skalierung der Y-Achse (26) kann dynamisch in Abhängigkeit der anzuzeigenden Werte
erfolgen (festgelegt durch Minimal- und Maximalwerte des Erfassungszeitraumes) oder
alternativ fest in einem Wertebereich parametriert werden. Wird die Skalierung der Y-Achse fest
parametriert und befindet sich ein Datenwert außerhalb der festgelegten Minimal- oder
Maximalgrenzen, so wird die Datenwertkurve an den beiden benachbarten Datenpunkten
senkrecht nach unten oder nach oben gezeichnet.
Die Skalierung der X-Achse wird automatisch durch den parametrierten Erfassungszeitraum
und die daraus resultierenden Zeitintervalle eines Datenloggerkanals festgelegt. Das Diagramm
zeigt an der unteren linken Seite der X-Achse immer den Zeitpunkt des Messwerts des ersten
erfolgreich ausgewerteten Zeitintervalls des zurückliegenden Erfassungszeitraumes an (27). Zu
diesem Zeitpunkt beginnt die Datenwert-Kurve. An der unteren rechten Position der X-Achse
wird der Zeitpunkt angezeigt, zu welchem der Messwert des letzten Zeitintervalls des
Erfassungszeitraumes aufgezeichnet wurde (29). Solange nur ein Zeitintervall aufgezeichnet
wurde, sind beide angezeigten Zeitpunkte identisch.
Die Formatierung des Datums und der Uhrzeit wird im obersten Parameterknoten des PlugIns
durch die Paramter "Anzeigeformat Datum" und "Anzeigeformat Uhrzeit" bestimmt. Das Datum
wird - teilweise besonders formatiert - nur für Erfassungszeiträume angezeigt, die über mehrere
Tage, Wochen oder Monate hinweg laufen. Die Uhrzeit wird an der X-Achse nur dann
angezeigt, wenn der Erfassungszeitraum auf "Stunde" oder "Tag" eingestellt ist.
Beide Achsen können zudem mit Teilstrichen (29) und Hilfslinien (30) versehen werden, um die
Ablesbarkeit der Diagramme zu vereinfachen.
In der Parametergruppe der Datenloggeranzeige können eine Überschrift für das Diagramm
(31) und Namen für jede Kurve (32) parametriert werden. Zudem können die Messwerte eines
Kanals mit "Verstärkung" und "Offset" versehen werden, um die Möglichkeit einer Anpassung
an die gewünschten Messwertbereiche im Diagramm zu schaffen.
In den Datenloggeranzeige-Parametern kann darüber hinaus festgelegt werden, welcher
erfasste Datenwert als "Kurvenart" im Diagramm angezeigt werden soll (Maximalwert,
Minimalwert oder Mittelwert). Bei der Anzeige eines Datenloggerkanals mit Differenzbildung in
der Datenwerterfassung ist die Auswahl der Kurvenart nicht möglich, da es je Intervall nur einen
