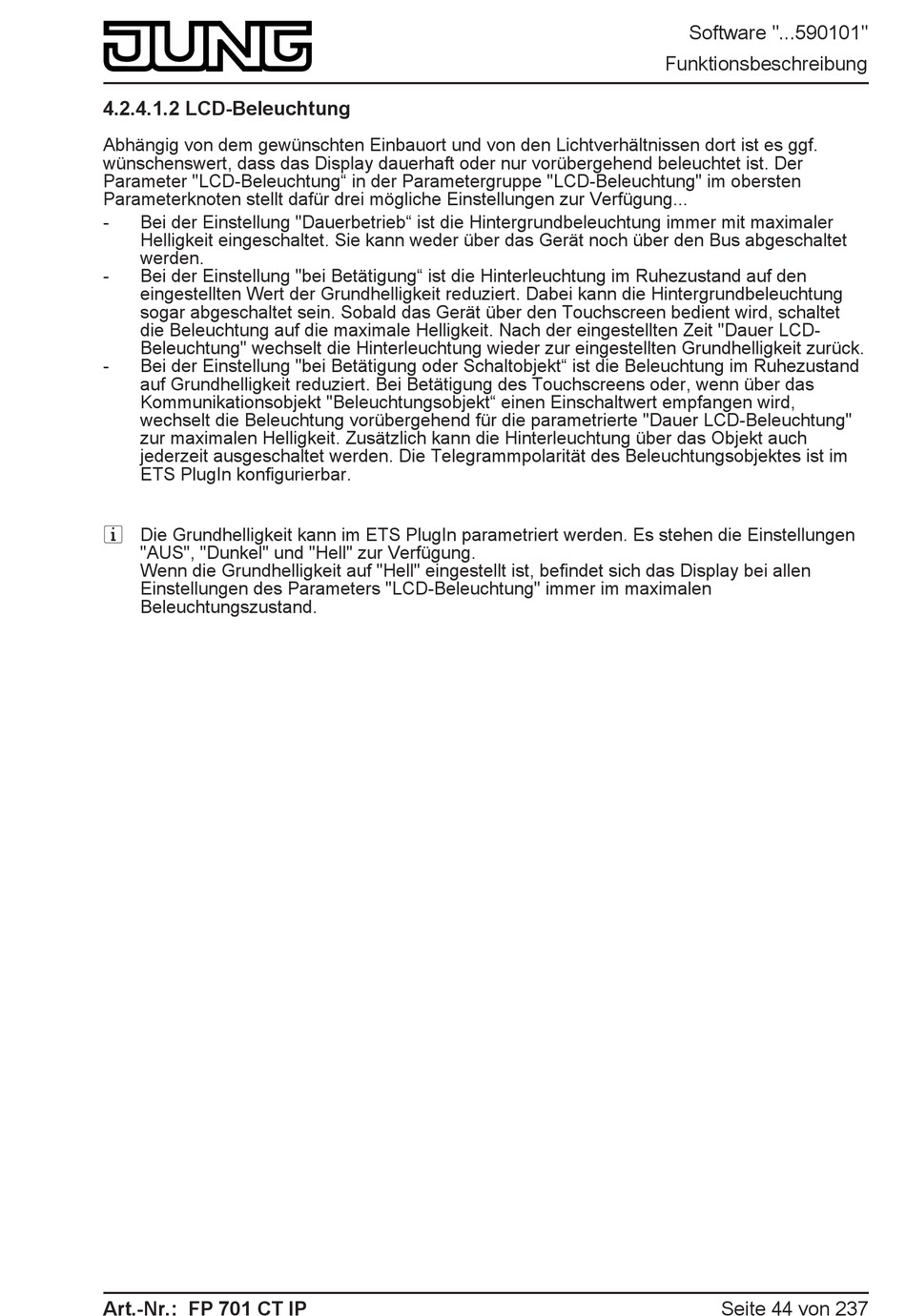

4.2.4.1.2 LCD-Beleuchtung
Abhängig von dem gewünschten Einbauort und von den Lichtverhältnissen dort ist es ggf.
wünschenswert, dass das Display dauerhaft oder nur vorübergehend beleuchtet ist. Der
Parameter "LCD-Beleuchtung" in der Parametergruppe "LCD-Beleuchtung" im obersten
Parameterknoten stellt dafür drei mögliche Einstellungen zur Verfügung...
-
Bei der Einstellung "Dauerbetrieb" ist die Hintergrundbeleuchtung immer mit maximaler
Helligkeit eingeschaltet. Sie kann weder über das Gerät noch über den Bus abgeschaltet
werden.
-
Bei der Einstellung "bei Betätigung" ist die Hinterleuchtung im Ruhezustand auf den
eingestellten Wert der Grundhelligkeit reduziert. Dabei kann die Hintergrundbeleuchtung
sogar abgeschaltet sein. Sobald das Gerät über den Touchscreen bedient wird, schaltet
die Beleuchtung auf die maximale Helligkeit. Nach der eingestellten Zeit "Dauer LCD-
Beleuchtung" wechselt die Hinterleuchtung wieder zur eingestellten Grundhelligkeit zurück.
-
Bei der Einstellung "bei Betätigung oder Schaltobjekt" ist die Beleuchtung im Ruhezustand
auf Grundhelligkeit reduziert. Bei Betätigung des Touchscreens oder, wenn über das
Kommunikationsobjekt "Beleuchtungsobjekt" einen Einschaltwert empfangen wird,
wechselt die Beleuchtung vorübergehend für die parametrierte "Dauer LCD-Beleuchtung"
zur maximalen Helligkeit. Zusätzlich kann die Hinterleuchtung über das Objekt auch
jederzeit ausgeschaltet werden. Die Telegrammpolarität des Beleuchtungsobjektes ist im
ETS PlugIn konfigurierbar.
i Die Grundhelligkeit kann im ETS PlugIn parametriert werden. Es stehen die Einstellungen
"AUS", "Dunkel" und "Hell" zur Verfügung.
Wenn die Grundhelligkeit auf "Hell" eingestellt ist, befindet sich das Display bei allen
Einstellungen des Parameters "LCD-Beleuchtung" immer im maximalen
Beleuchtungszustand.
Art.-Nr.: FP 701 CT IP
Software "...590101"
Funktionsbeschreibung
Seite 44 von 237
