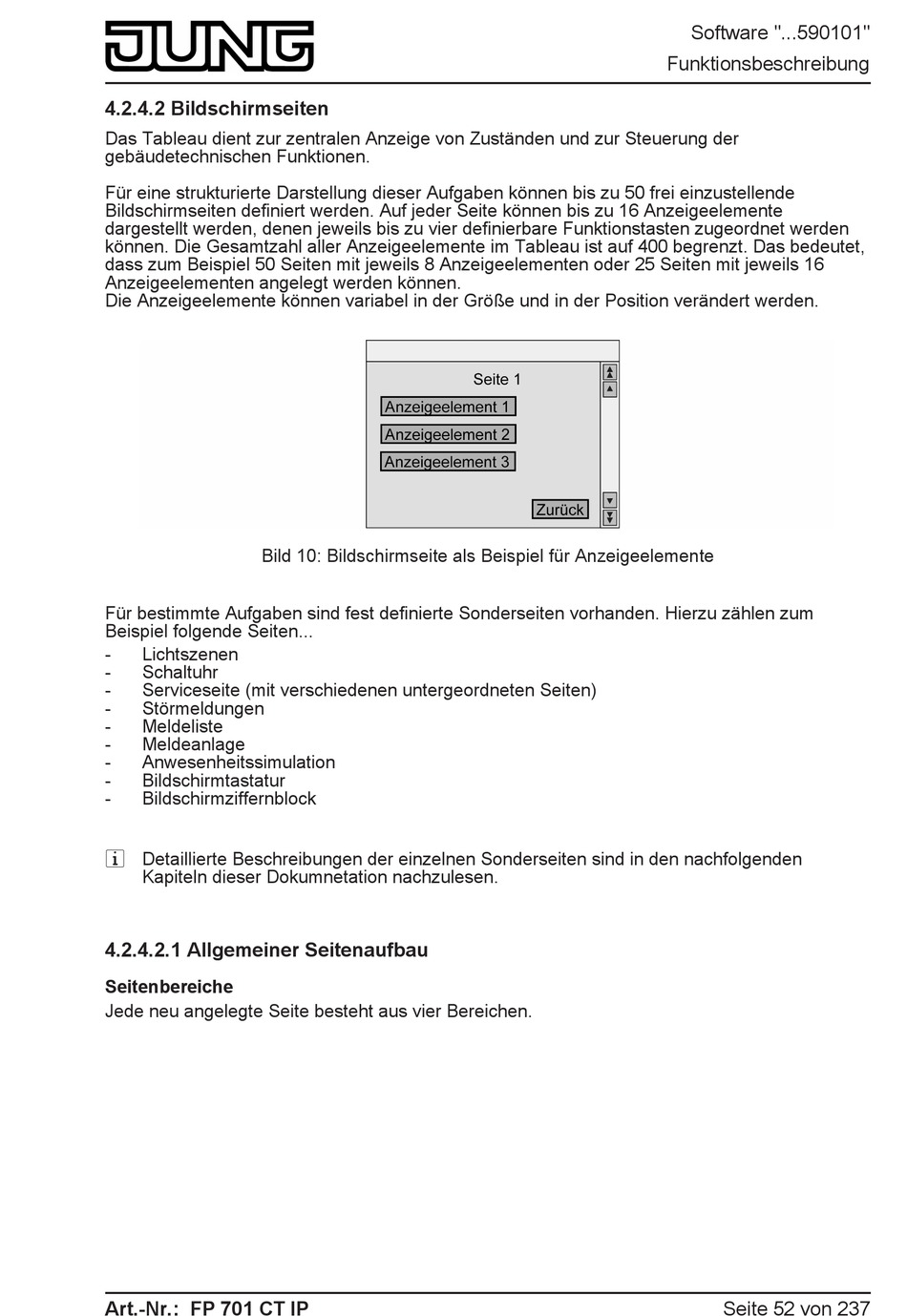

4.2.4.2 Bildschirmseiten

Das Tableau dient zur zentralen Anzeige von Zuständen und zur Steuerung der
gebäudetechnischen Funktionen.
Für eine strukturierte Darstellung dieser Aufgaben können bis zu 50 frei einzustellende
Bildschirmseiten definiert werden. Auf jeder Seite können bis zu 16 Anzeigeelemente
dargestellt werden, denen jeweils bis zu vier definierbare Funktionstasten zugeordnet werden
können. Die Gesamtzahl aller Anzeigeelemente im Tableau ist auf 400 begrenzt. Das bedeutet,
dass zum Beispiel 50 Seiten mit jeweils 8 Anzeigeelementen oder 25 Seiten mit jeweils 16
Anzeigeelementen angelegt werden können.
Die Anzeigeelemente können variabel in der Größe und in der Position verändert werden.
Bild 10: Bildschirmseite als Beispiel für Anzeigeelemente
Für bestimmte Aufgaben sind fest definierte Sonderseiten vorhanden. Hierzu zählen zum
Beispiel folgende Seiten...
- Lichtszenen
- Schaltuhr
- Serviceseite (mit verschiedenen untergeordneten Seiten)
- Störmeldungen
- Meldeliste
- Meldeanlage
- Anwesenheitssimulation
- Bildschirmtastatur
- Bildschirmziffernblock
i Detaillierte Beschreibungen der einzelnen Sonderseiten sind in den nachfolgenden
Kapiteln dieser Dokumnetation nachzulesen.

4.2.4.2.1 Allgemeiner Seitenaufbau

Seitenbereiche
Jede neu angelegte Seite besteht aus vier Bereichen.
