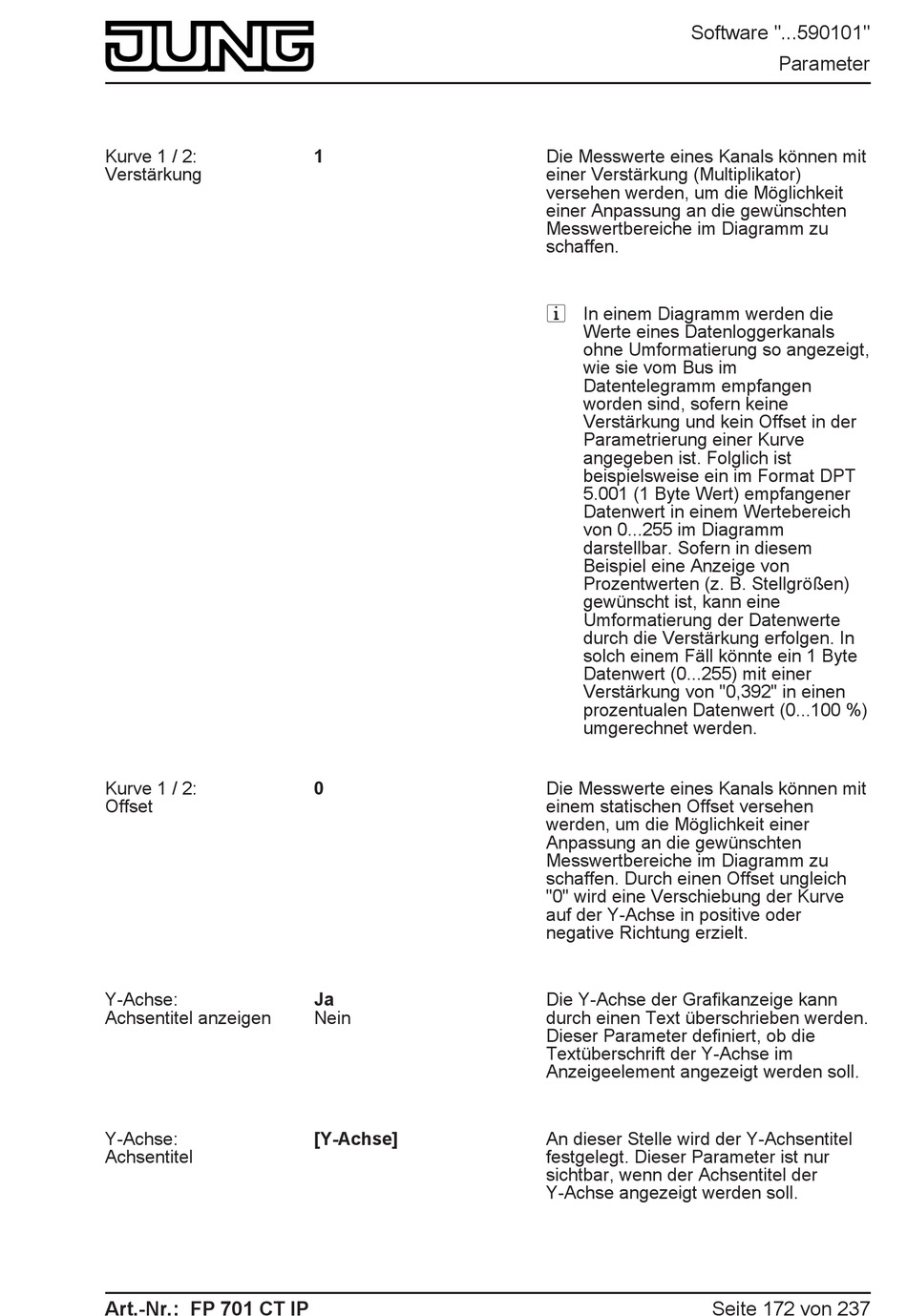

Kurve 1 / 2:
Verstärkung
Kurve 1 / 2:
Offset
Y-Achse:
Achsentitel anzeigen
Y-Achse:
Achsentitel
Art.-Nr.: FP 701 CT IP
1
0
Ja
Nein
[Y-Achse]
Software "...590101"
Die Messwerte eines Kanals können mit
einer Verstärkung (Multiplikator)
versehen werden, um die Möglichkeit
einer Anpassung an die gewünschten
Messwertbereiche im Diagramm zu
schaffen.
i In einem Diagramm werden die
Werte eines Datenloggerkanals
ohne Umformatierung so angezeigt,
wie sie vom Bus im
Datentelegramm empfangen
worden sind, sofern keine
Verstärkung und kein Offset in der
Parametrierung einer Kurve
angegeben ist. Folglich ist
beispielsweise ein im Format DPT
5.001 (1 Byte Wert) empfangener
Datenwert in einem Wertebereich
von 0...255 im Diagramm
darstellbar. Sofern in diesem
Beispiel eine Anzeige von
Prozentwerten (z. B. Stellgrößen)
gewünscht ist, kann eine
Umformatierung der Datenwerte
durch die Verstärkung erfolgen. In
solch einem Fäll könnte ein 1 Byte
Datenwert (0...255) mit einer
Verstärkung von "0,392" in einen
prozentualen Datenwert (0...100 %)
umgerechnet werden.
Die Messwerte eines Kanals können mit
einem statischen Offset versehen
werden, um die Möglichkeit einer
Anpassung an die gewünschten
Messwertbereiche im Diagramm zu
schaffen. Durch einen Offset ungleich
"0" wird eine Verschiebung der Kurve
auf der Y-Achse in positive oder
negative Richtung erzielt.
Die Y-Achse der Grafikanzeige kann
durch einen Text überschrieben werden.
Dieser Parameter definiert, ob die
Textüberschrift der Y-Achse im
Anzeigeelement angezeigt werden soll.
An dieser Stelle wird der Y-Achsentitel
festgelegt. Dieser Parameter ist nur
sichtbar, wenn der Achsentitel der
Y-Achse angezeigt werden soll.
