Software "...590101"
Funktionsbeschreibung

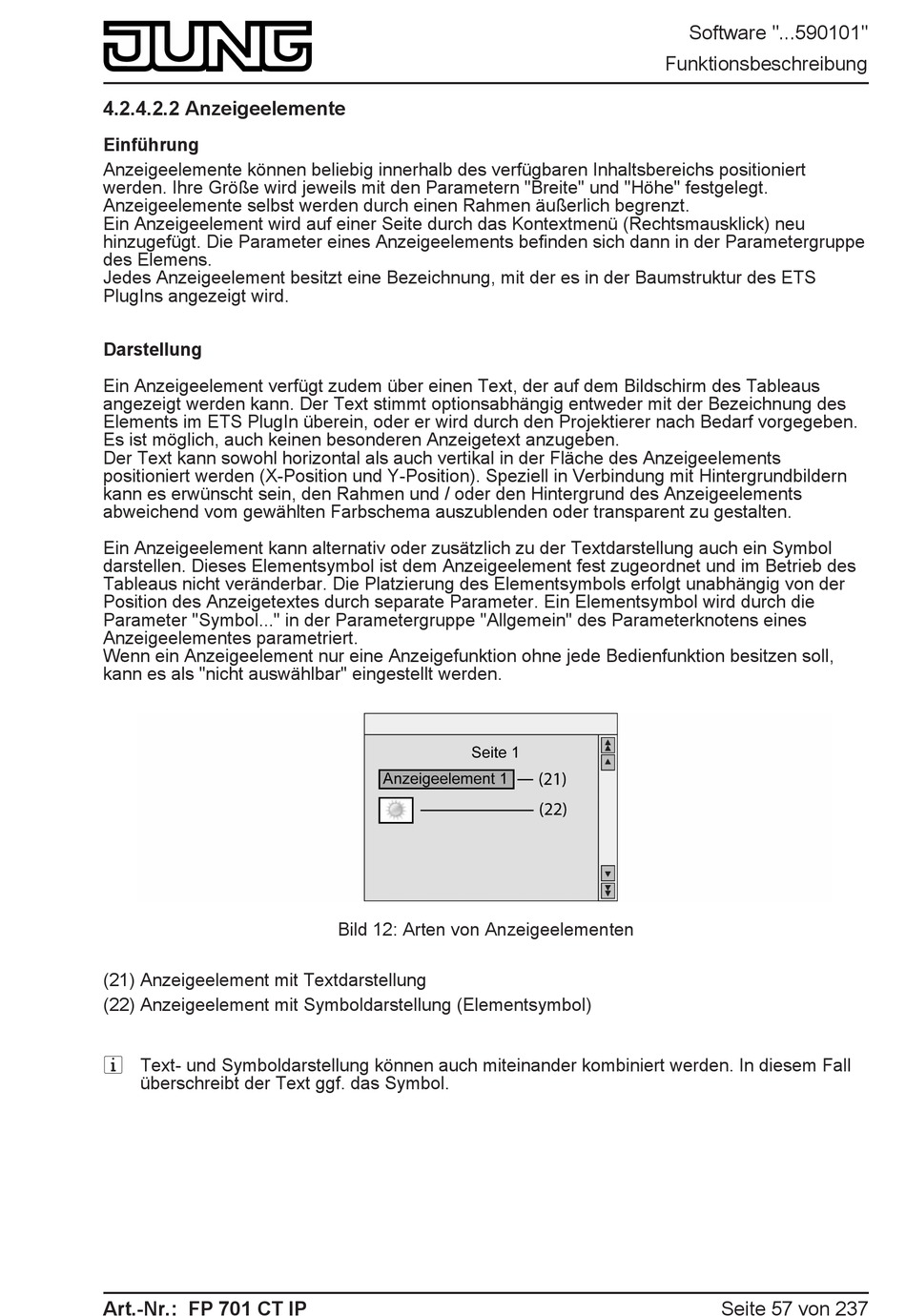

4.2.4.2.2 Anzeigeelemente
Einführung
Anzeigeelemente können beliebig innerhalb des verfügbaren Inhaltsbereichs positioniert
werden. Ihre Größe wird jeweils mit den Parametern "Breite" und "Höhe" festgelegt.
Anzeigeelemente selbst werden durch einen Rahmen äußerlich begrenzt.
Ein Anzeigeelement wird auf einer Seite durch das Kontextmenü (Rechtsmausklick) neu
hinzugefügt. Die Parameter eines Anzeigeelements befinden sich dann in der Parametergruppe
des Elemens.
Jedes Anzeigeelement besitzt eine Bezeichnung, mit der es in der Baumstruktur des ETS
PlugIns angezeigt wird.
Darstellung
Ein Anzeigeelement verfügt zudem über einen Text, der auf dem Bildschirm des Tableaus
angezeigt werden kann. Der Text stimmt optionsabhängig entweder mit der Bezeichnung des
Elements im ETS PlugIn überein, oder er wird durch den Projektierer nach Bedarf vorgegeben.
Es ist möglich, auch keinen besonderen Anzeigetext anzugeben.
Der Text kann sowohl horizontal als auch vertikal in der Fläche des Anzeigeelements
positioniert werden (X-Position und Y-Position). Speziell in Verbindung mit Hintergrundbildern
kann es erwünscht sein, den Rahmen und / oder den Hintergrund des Anzeigeelements
abweichend vom gewählten Farbschema auszublenden oder transparent zu gestalten.
Ein Anzeigeelement kann alternativ oder zusätzlich zu der Textdarstellung auch ein Symbol
darstellen. Dieses Elementsymbol ist dem Anzeigeelement fest zugeordnet und im Betrieb des
Tableaus nicht veränderbar. Die Platzierung des Elementsymbols erfolgt unabhängig von der
Position des Anzeigetextes durch separate Parameter. Ein Elementsymbol wird durch die
Parameter "Symbol..." in der Parametergruppe "Allgemein" des Parameterknotens eines
Anzeigeelementes parametriert.
Wenn ein Anzeigeelement nur eine Anzeigefunktion ohne jede Bedienfunktion besitzen soll,
kann es als "nicht auswählbar" eingestellt werden.
Bild 12: Arten von Anzeigeelementen
(21) Anzeigeelement mit Textdarstellung
(22) Anzeigeelement mit Symboldarstellung (Elementsymbol)
i Text- und Symboldarstellung können auch miteinander kombiniert werden. In diesem Fall
überschreibt der Text ggf. das Symbol.
Art.-Nr.: FP 701 CT IP
Seite 57 von 237
