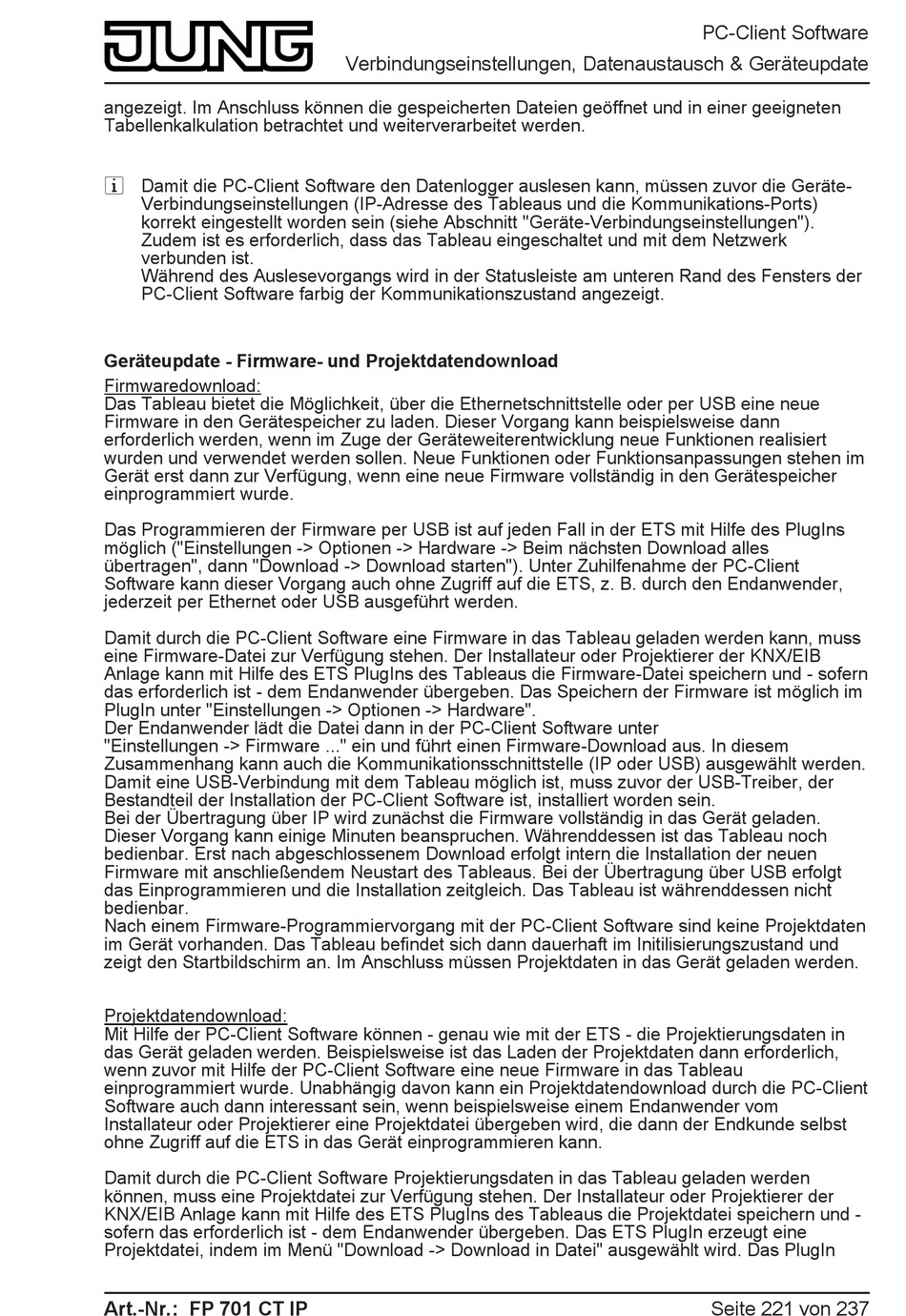

angezeigt. Im Anschluss können die gespeicherten Dateien geöffnet und in einer geeigneten
Tabellenkalkulation betrachtet und weiterverarbeitet werden.
i Damit die PC-Client Software den Datenlogger auslesen kann, müssen zuvor die Geräte-
Verbindungseinstellungen (IP-Adresse des Tableaus und die Kommunikations-Ports)
korrekt eingestellt worden sein (siehe Abschnitt "Geräte-Verbindungseinstellungen").
Zudem ist es erforderlich, dass das Tableau eingeschaltet und mit dem Netzwerk
verbunden ist.
Während des Auslesevorgangs wird in der Statusleiste am unteren Rand des Fensters der
PC-Client Software farbig der Kommunikationszustand angezeigt.
Geräteupdate - Firmware- und Projektdatendownload
Firmwaredownload:
Das Tableau bietet die Möglichkeit, über die Ethernetschnittstelle oder per USB eine neue
Firmware in den Gerätespeicher zu laden. Dieser Vorgang kann beispielsweise dann
erforderlich werden, wenn im Zuge der Geräteweiterentwicklung neue Funktionen realisiert
wurden und verwendet werden sollen. Neue Funktionen oder Funktionsanpassungen stehen im
Gerät erst dann zur Verfügung, wenn eine neue Firmware vollständig in den Gerätespeicher
einprogrammiert wurde.
Das Programmieren der Firmware per USB ist auf jeden Fall in der ETS mit Hilfe des PlugIns
möglich ("Einstellungen -> Optionen -> Hardware -> Beim nächsten Download alles
übertragen", dann "Download -> Download starten"). Unter Zuhilfenahme der PC-Client
Software kann dieser Vorgang auch ohne Zugriff auf die ETS, z. B. durch den Endanwender,
jederzeit per Ethernet oder USB ausgeführt werden.
Damit durch die PC-Client Software eine Firmware in das Tableau geladen werden kann, muss
eine Firmware-Datei zur Verfügung stehen. Der Installateur oder Projektierer der KNX/EIB
Anlage kann mit Hilfe des ETS PlugIns des Tableaus die Firmware-Datei speichern und - sofern
das erforderlich ist - dem Endanwender übergeben. Das Speichern der Firmware ist möglich im
PlugIn unter "Einstellungen -> Optionen -> Hardware".
Der Endanwender lädt die Datei dann in der PC-Client Software unter
"Einstellungen -> Firmware ..." ein und führt einen Firmware-Download aus. In diesem
Zusammenhang kann auch die Kommunikationsschnittstelle (IP oder USB) ausgewählt werden.
Damit eine USB-Verbindung mit dem Tableau möglich ist, muss zuvor der USB-Treiber, der
Bestandteil der Installation der PC-Client Software ist, installiert worden sein.
Bei der Übertragung über IP wird zunächst die Firmware vollständig in das Gerät geladen.
Dieser Vorgang kann einige Minuten beanspruchen. Währenddessen ist das Tableau noch
bedienbar. Erst nach abgeschlossenem Download erfolgt intern die Installation der neuen
Firmware mit anschließendem Neustart des Tableaus. Bei der Übertragung über USB erfolgt
das Einprogrammieren und die Installation zeitgleich. Das Tableau ist währenddessen nicht
bedienbar.
Nach einem Firmware-Programmiervorgang mit der PC-Client Software sind keine Projektdaten
im Gerät vorhanden. Das Tableau befindet sich dann dauerhaft im Initilisierungszustand und
zeigt den Startbildschirm an. Im Anschluss müssen Projektdaten in das Gerät geladen werden.
Projektdatendownload:
Mit Hilfe der PC-Client Software können - genau wie mit der ETS - die Projektierungsdaten in
das Gerät geladen werden. Beispielsweise ist das Laden der Projektdaten dann erforderlich,
wenn zuvor mit Hilfe der PC-Client Software eine neue Firmware in das Tableau
einprogrammiert wurde. Unabhängig davon kann ein Projektdatendownload durch die PC-Client
Software auch dann interessant sein, wenn beispielsweise einem Endanwender vom
Installateur oder Projektierer eine Projektdatei übergeben wird, die dann der Endkunde selbst
ohne Zugriff auf die ETS in das Gerät einprogrammieren kann.
Damit durch die PC-Client Software Projektierungsdaten in das Tableau geladen werden
können, muss eine Projektdatei zur Verfügung stehen. Der Installateur oder Projektierer der
KNX/EIB Anlage kann mit Hilfe des ETS PlugIns des Tableaus die Projektdatei speichern und -
sofern das erforderlich ist - dem Endanwender übergeben. Das ETS PlugIn erzeugt eine
Projektdatei, indem im Menü "Download -> Download in Datei" ausgewählt wird. Das PlugIn
Art.-Nr.: FP 701 CT IP
Verbindungseinstellungen, Datenaustausch & Geräteupdate
PC-Client Software
Seite 221 von 237
