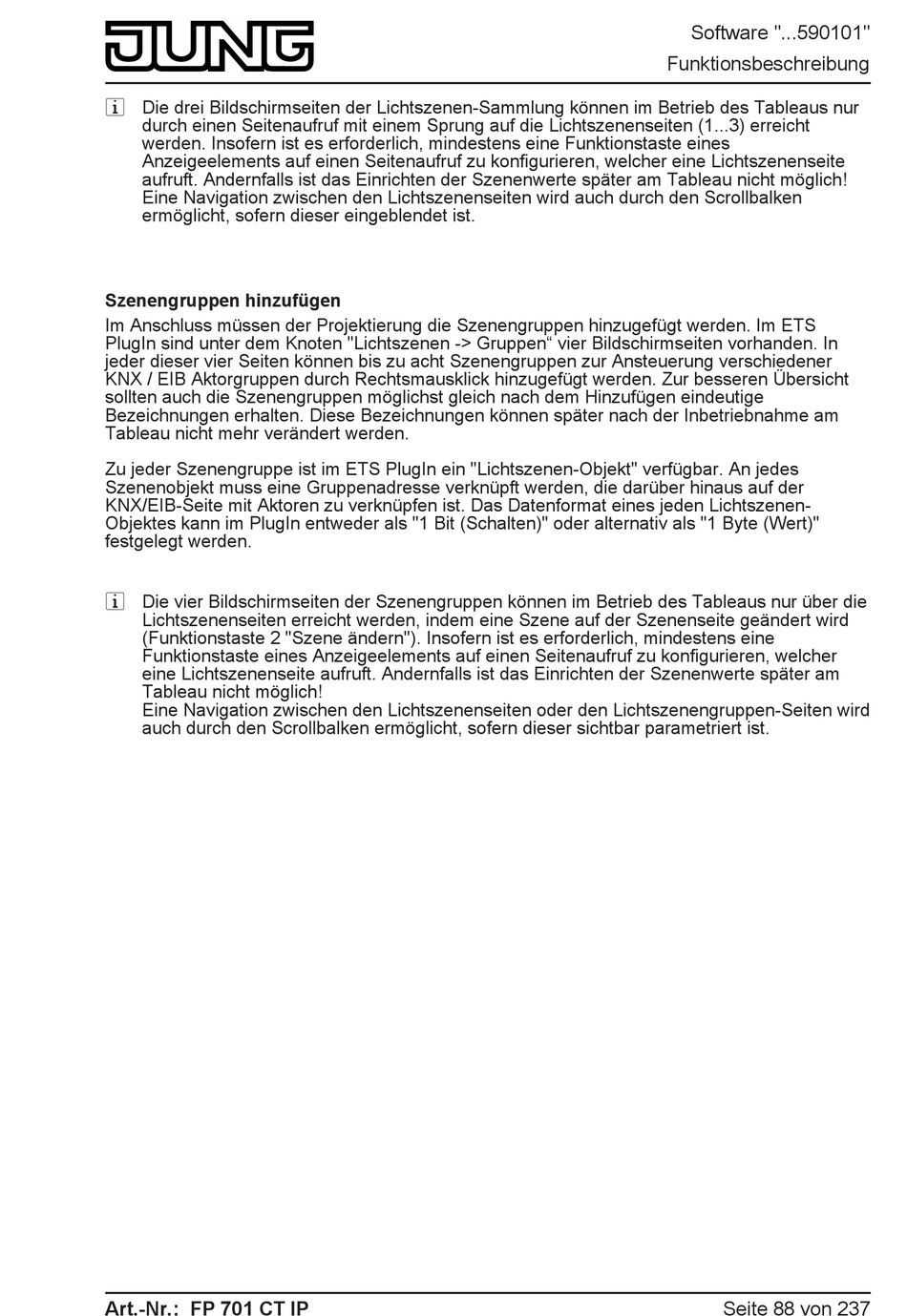

i Die drei Bildschirmseiten der Lichtszenen-Sammlung können im Betrieb des Tableaus nur
durch einen Seitenaufruf mit einem Sprung auf die Lichtszenenseiten (1...3) erreicht
werden. Insofern ist es erforderlich, mindestens eine Funktionstaste eines
Anzeigeelements auf einen Seitenaufruf zu konfigurieren, welcher eine Lichtszenenseite
aufruft. Andernfalls ist das Einrichten der Szenenwerte später am Tableau nicht möglich!
Eine Navigation zwischen den Lichtszenenseiten wird auch durch den Scrollbalken
ermöglicht, sofern dieser eingeblendet ist.
Szenengruppen hinzufügen
Im Anschluss müssen der Projektierung die Szenengruppen hinzugefügt werden. Im ETS
PlugIn sind unter dem Knoten "Lichtszenen -> Gruppen" vier Bildschirmseiten vorhanden. In
jeder dieser vier Seiten können bis zu acht Szenengruppen zur Ansteuerung verschiedener
KNX / EIB Aktorgruppen durch Rechtsmausklick hinzugefügt werden. Zur besseren Übersicht
sollten auch die Szenengruppen möglichst gleich nach dem Hinzufügen eindeutige
Bezeichnungen erhalten. Diese Bezeichnungen können später nach der Inbetriebnahme am
Tableau nicht mehr verändert werden.
Zu jeder Szenengruppe ist im ETS PlugIn ein "Lichtszenen-Objekt" verfügbar. An jedes
Szenenobjekt muss eine Gruppenadresse verknüpft werden, die darüber hinaus auf der
KNX/EIB-Seite mit Aktoren zu verknüpfen ist. Das Datenformat eines jeden Lichtszenen-
Objektes kann im PlugIn entweder als "1 Bit (Schalten)" oder alternativ als "1 Byte (Wert)"
festgelegt werden.
i Die vier Bildschirmseiten der Szenengruppen können im Betrieb des Tableaus nur über die
Lichtszenenseiten erreicht werden, indem eine Szene auf der Szenenseite geändert wird
(Funktionstaste 2 "Szene ändern"). Insofern ist es erforderlich, mindestens eine
Funktionstaste eines Anzeigeelements auf einen Seitenaufruf zu konfigurieren, welcher
eine Lichtszenenseite aufruft. Andernfalls ist das Einrichten der Szenenwerte später am
Tableau nicht möglich!
Eine Navigation zwischen den Lichtszenenseiten oder den Lichtszenengruppen-Seiten wird
auch durch den Scrollbalken ermöglicht, sofern dieser sichtbar parametriert ist.
