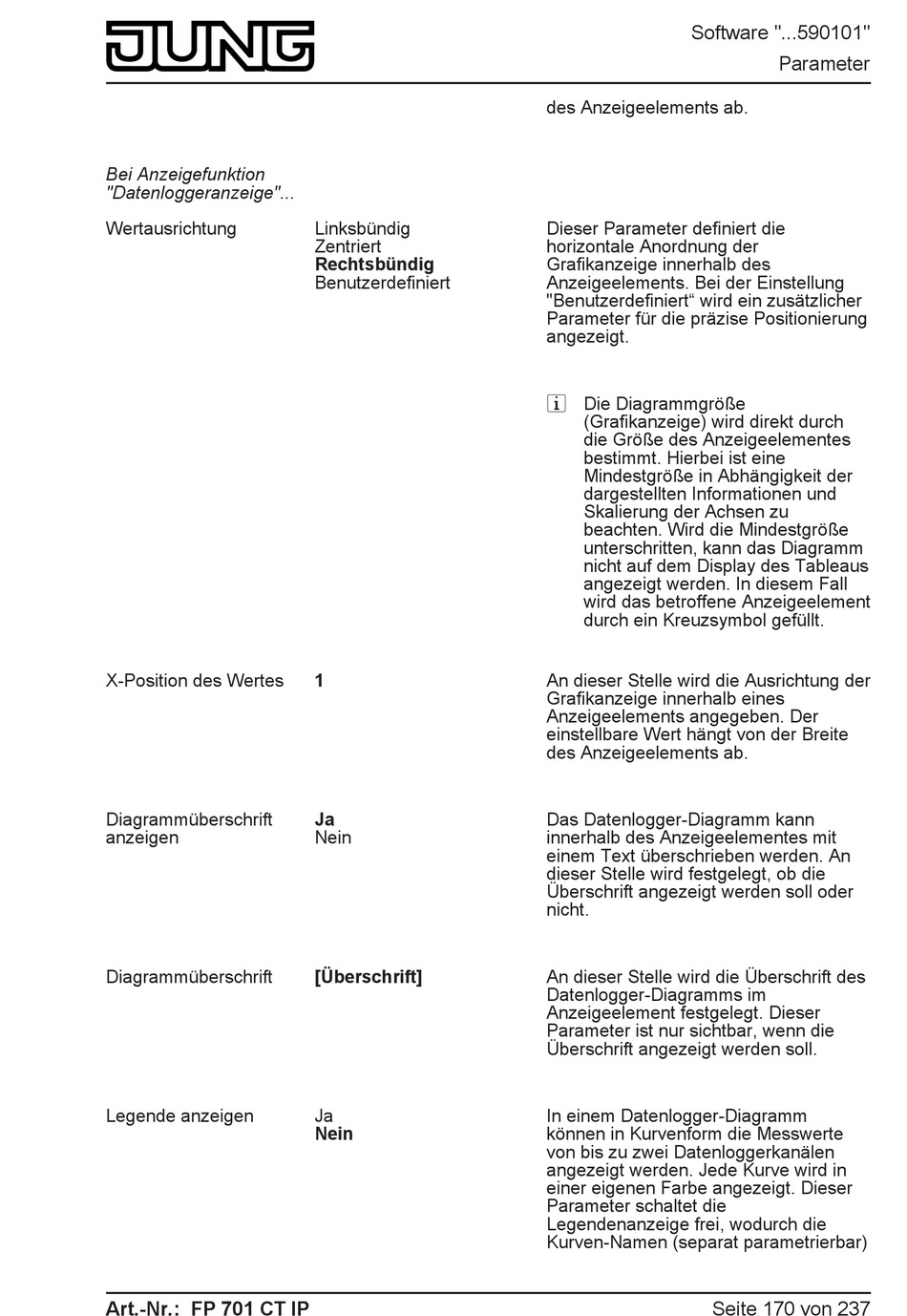

Bei Anzeigefunktion
"Datenloggeranzeige"...
Wertausrichtung
X-Position des Wertes
Diagrammüberschrift
anzeigen
Diagrammüberschrift
Legende anzeigen
Art.-Nr.: FP 701 CT IP
Linksbündig
Zentriert
Rechtsbündig
Benutzerdefiniert
1
Ja
Nein
[Überschrift]
Ja
Nein
Software "...590101"
des Anzeigeelements ab.
Dieser Parameter definiert die
horizontale Anordnung der
Grafikanzeige innerhalb des
Anzeigeelements. Bei der Einstellung
"Benutzerdefiniert" wird ein zusätzlicher
Parameter für die präzise Positionierung
angezeigt.
i Die Diagrammgröße
(Grafikanzeige) wird direkt durch
die Größe des Anzeigeelementes
bestimmt. Hierbei ist eine
Mindestgröße in Abhängigkeit der
dargestellten Informationen und
Skalierung der Achsen zu
beachten. Wird die Mindestgröße
unterschritten, kann das Diagramm
nicht auf dem Display des Tableaus
angezeigt werden. In diesem Fall
wird das betroffene Anzeigeelement
durch ein Kreuzsymbol gefüllt.
An dieser Stelle wird die Ausrichtung der
Grafikanzeige innerhalb eines
Anzeigeelements angegeben. Der
einstellbare Wert hängt von der Breite
des Anzeigeelements ab.
Das Datenlogger-Diagramm kann
innerhalb des Anzeigeelementes mit
einem Text überschrieben werden. An
dieser Stelle wird festgelegt, ob die
Überschrift angezeigt werden soll oder
nicht.
An dieser Stelle wird die Überschrift des
Datenlogger-Diagramms im
Anzeigeelement festgelegt. Dieser
Parameter ist nur sichtbar, wenn die
Überschrift angezeigt werden soll.
In einem Datenlogger-Diagramm
können in Kurvenform die Messwerte
von bis zu zwei Datenloggerkanälen
angezeigt werden. Jede Kurve wird in
einer eigenen Farbe angezeigt. Dieser
Parameter schaltet die
Legendenanzeige frei, wodurch die
Kurven-Namen (separat parametrierbar)
Seite 170 von 237
