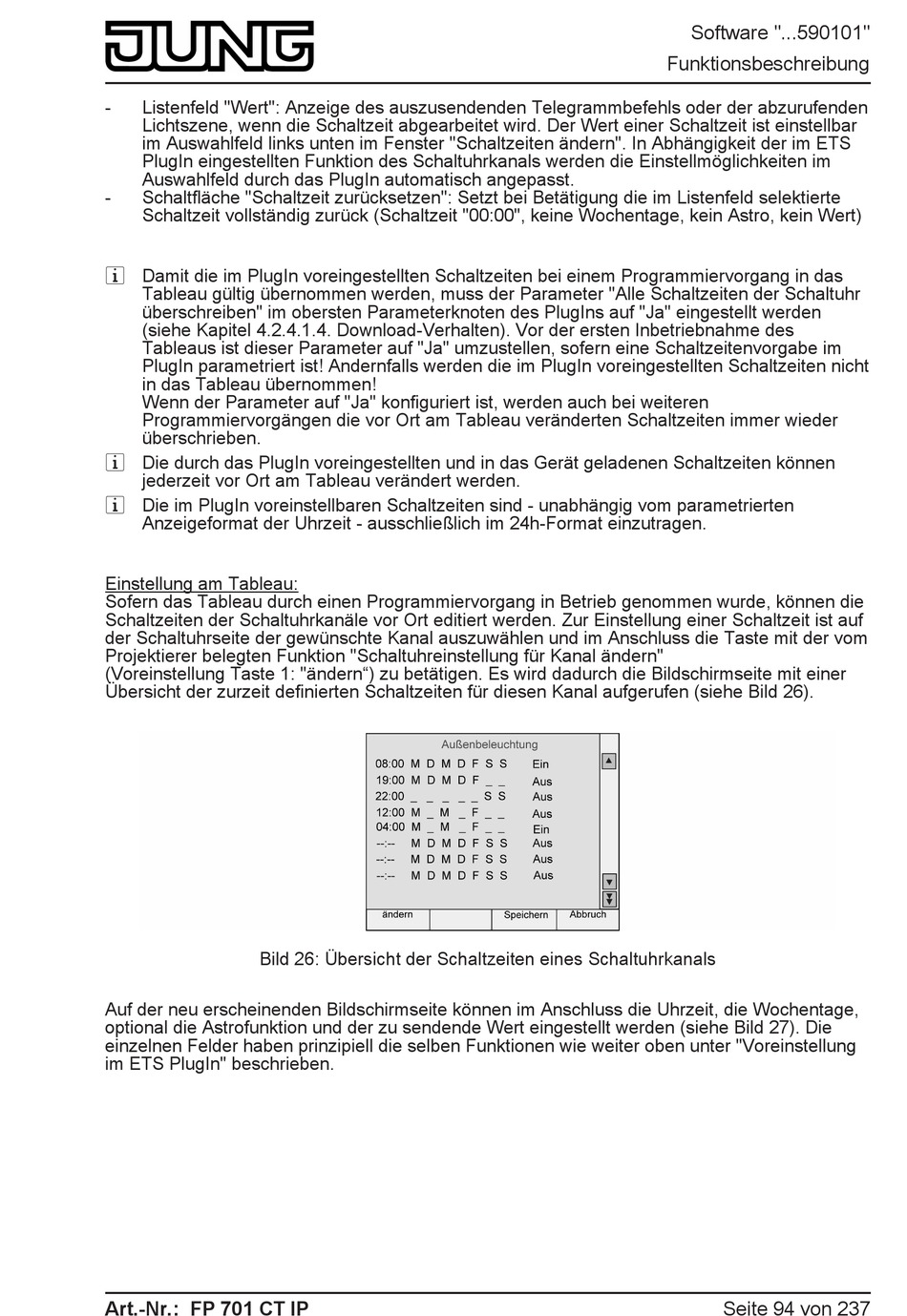

Jung FP 701 CT IP Produktdokumentation Seite 94

- Listenfeld "Wert": Anzeige des auszusendenden Telegrammbefehls oder der abzurufenden
Lichtszene, wenn die Schaltzeit abgearbeitet wird. Der Wert einer Schaltzeit ist einstellbar
im Auswahlfeld links unten im Fenster "Schaltzeiten ändern". In Abhängigkeit der im ETS
PlugIn eingestellten Funktion des Schaltuhrkanals werden die Einstellmöglichkeiten im
Auswahlfeld durch das PlugIn automatisch angepasst.
- Schaltfläche "Schaltzeit zurücksetzen": Setzt bei Betätigung die im Listenfeld selektierte
Schaltzeit vollständig zurück (Schaltzeit "00:00", keine Wochentage, kein Astro, kein Wert)
i Damit die im PlugIn voreingestellten Schaltzeiten bei einem Programmiervorgang in das
Tableau gültig übernommen werden, muss der Parameter "Alle Schaltzeiten der Schaltuhr
überschreiben" im obersten Parameterknoten des PlugIns auf "Ja" eingestellt werden
(siehe Kapitel 4.2.4.1.4. Download-Verhalten). Vor der ersten Inbetriebnahme des
Tableaus ist dieser Parameter auf "Ja" umzustellen, sofern eine Schaltzeitenvorgabe im
PlugIn parametriert ist! Andernfalls werden die im PlugIn voreingestellten Schaltzeiten nicht
in das Tableau übernommen!
Wenn der Parameter auf "Ja" konfiguriert ist, werden auch bei weiteren
Programmiervorgängen die vor Ort am Tableau veränderten Schaltzeiten immer wieder
überschrieben.
i Die durch das PlugIn voreingestellten und in das Gerät geladenen Schaltzeiten können
jederzeit vor Ort am Tableau verändert werden.
i Die im PlugIn voreinstellbaren Schaltzeiten sind - unabhängig vom parametrierten
Anzeigeformat der Uhrzeit - ausschließlich im 24h-Format einzutragen.
Einstellung am Tableau:
Sofern das Tableau durch einen Programmiervorgang in Betrieb genommen wurde, können die
Schaltzeiten der Schaltuhrkanäle vor Ort editiert werden. Zur Einstellung einer Schaltzeit ist auf
der Schaltuhrseite der gewünschte Kanal auszuwählen und im Anschluss die Taste mit der vom
Projektierer belegten Funktion "Schaltuhreinstellung für Kanal ändern"
(Voreinstellung Taste 1: "ändern") zu betätigen. Es wird dadurch die Bildschirmseite mit einer
Übersicht der zurzeit definierten Schaltzeiten für diesen Kanal aufgerufen (siehe Bild 26).
Bild 26: Übersicht der Schaltzeiten eines Schaltuhrkanals
Auf der neu erscheinenden Bildschirmseite können im Anschluss die Uhrzeit, die Wochentage,
optional die Astrofunktion und der zu sendende Wert eingestellt werden (siehe Bild 27). Die
einzelnen Felder haben prinzipiell die selben Funktionen wie weiter oben unter "Voreinstellung
im ETS PlugIn" beschrieben.
Art.-Nr.: FP 701 CT IP
Software "...590101"
Funktionsbeschreibung
Seite 94 von 237
