4.2.4.5.2 Szenenwerte festlegen
Nachdem im ETS PlugIn alle Szenen und Szenengruppen angelegt und die Gruppenadressen
den Objekten zugewiesen worden sind, kann die Inbetriebnahme erfolgen. Bei der ersten
Inbetriebnahme (Programmiervorgang durch die ETS oder das PlugIn) müssen die im Tableau
gespeicherten Lichtszenennamen, die Gruppen und die gespeicherten Werte überschrieben
werden (siehe Kapitel 4.2.4.1.4. Download-Verhalten).
Nach der Inbetriebnahme können - vom Installateur oder vom Bediener des Tableaus - die
Szenenwerte direkt am Tableau editiert werden. Darüber hinaus ist jederzeit eine Anpassung
der Szenennamen möglich. Das Editieren der Szenen (Szenentext) und Szenengruppen
(Szenenwerte) ist auf den Szenenseiten möglich (siehe Bild 22). Die Szenenseiten sind
Systemseiten, die über einen Seitenaufruf aufgerufen werden können.
Über die Funktionstasten der Lichtszenenseiten können die folgenden Funktionen aufgerufen
werden...
-
Taste 1 "Aufruf / Speichern": Eine kurze Betätigung ruft die aktuell markierte Szene auf.
Eine lange Betätigung (länger 5 Sekunden) speichert neue Werte für die aktuelle Szene.
-
Taste 2 "Szene ändern": Aufruf der Lichtszenengruppen-Seiten, um Szenenwerte editieren
zu können (siehe weiter unten).
-
Taste 3 "Text ändern": Ermöglicht die Veränderung der im ETS PlugIn vordefinierten
Bezeichnungen der Szenen (Szenentext) und somit die nachträgliche Anpassung an die
Bedürfnisse des Bedieners. Die Eingabe des Szenentextes ist mit der eingeblendeten
Bildschirmtastatur möglich.
-
Taste 4 "Zurück": Rücksprung zur Seite, von welcher der Aufruf der Lichtszenenseite
veranlasst wurde.
Auf der Seite der Lichtszenengruppen können die Szenenwerte (Schalten oder Wert) editiert
werden. Die Lichtszenengruppen-Seiten (siehe Bild 23) werden aufgerufen, wenn auf den
Lichtszenenseiten die Taste 2 "Szene ändern" betätigt wird.
Art.-Nr.: FP 701 CT IP

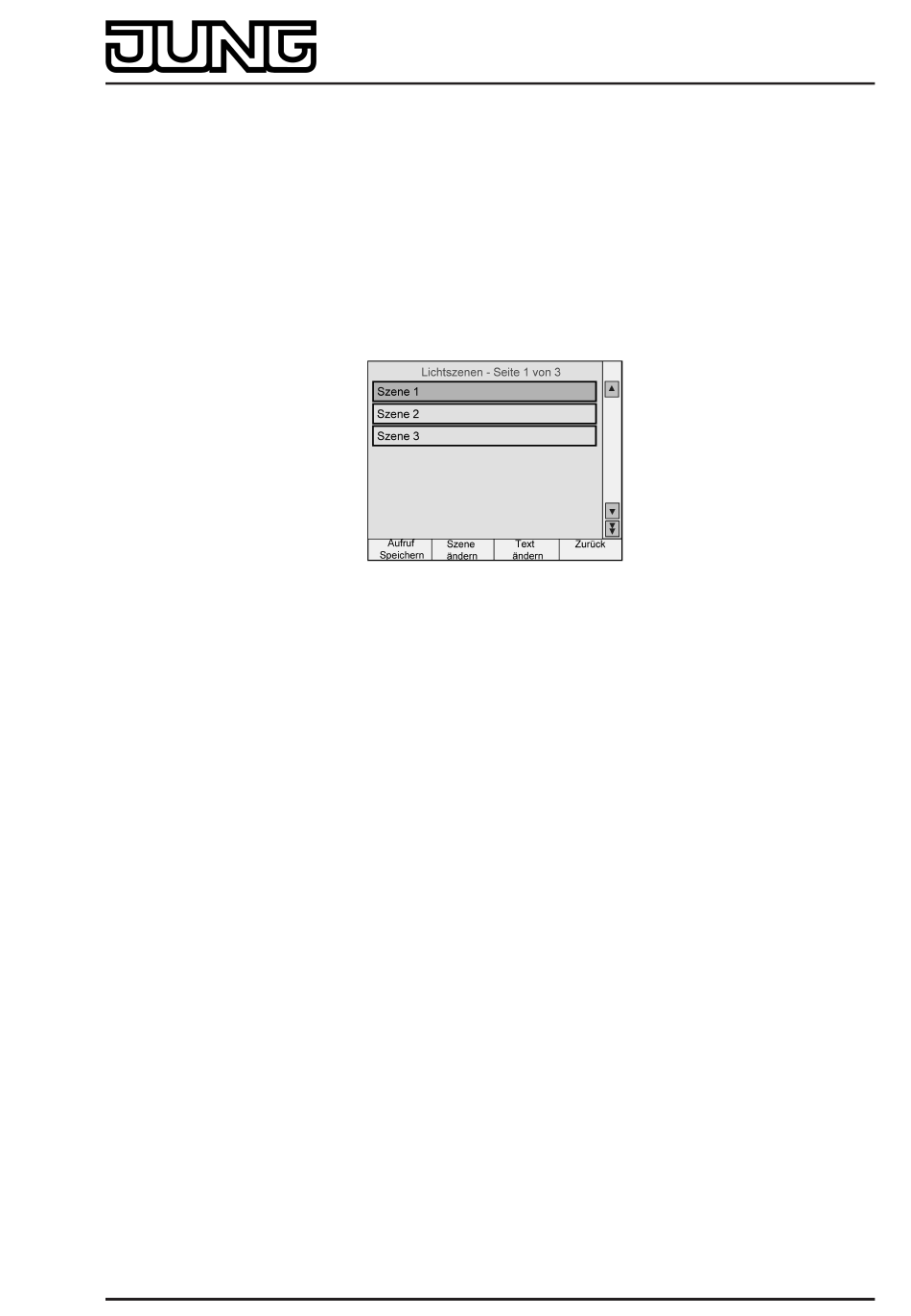

Bild 22: Lichtszenenseite
Software "...590101"
Funktionsbeschreibung
Seite 89 von 237
