Jung FP 701 CT IP Produktdokumentation Seite 62

Software "...590101"
Funktionsbeschreibung
Kommunikationsobjekt "Sammelrückmeldung" enthält bitorientiert die Rückmeldeinformationen
von bis zu 16 Schaltkanälen (siehe Bild 14).

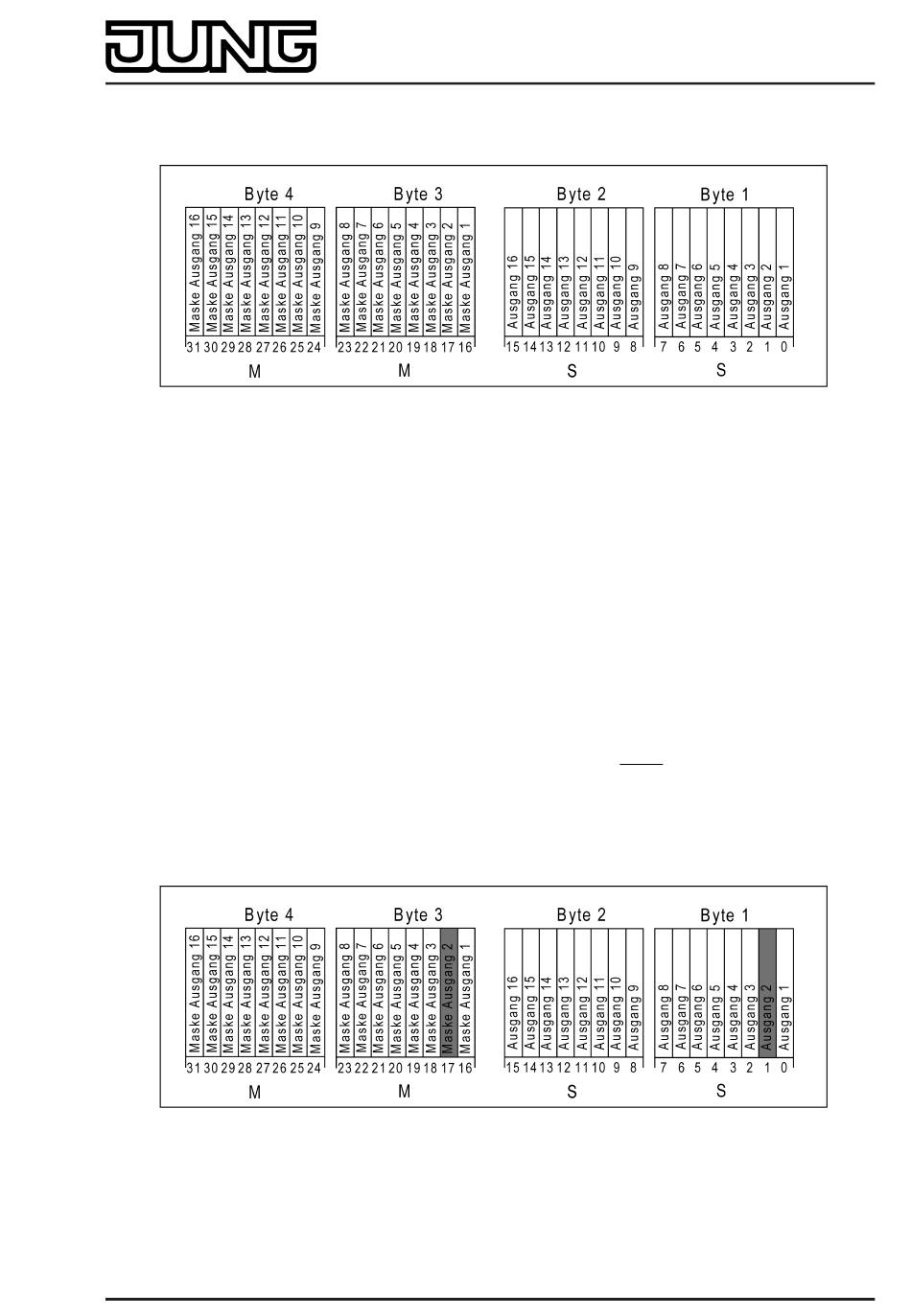

Bild 14: Telegrammaufbau einer Sammelrückmeldung
Es ist möglich, in einem Telegramm bis zu 16 unterschiedliche Schaltzustände logisch
darzustellen. Dabei besitzt jeder Ausgang ein Bit, welches den Schaltzustand signalisiert
("S"-Bit), und ein weiteres Bit, welches die Maskierung definiert ("M"-Bit). Die "S"-Bits
entsprechen den logischen Schaltzuständen der Ausgänge und sind entweder "1"
(eingeschaltet) oder "0" (ausgeschaltet). Die "M"-Bits sind "1", wenn der Aktor über diesen
Ausgang verfügt. Analog sind die "M"-Bits "0", wenn der entsprechende Ausgang beim Aktor
nicht vorhanden ist. Im zuletzt genannten Fall sind auch die zugehörigen "S"-Bits dauerhaft "0",
weil es keinen Schaltzustand gibt.
Beispiel: Bei einem 16-fach Schaltaktor sind alle 16 M-Bits im Telegramm gesetzt, weil dieser
Aktor über die Maximalanzahl aller in der Sammelrückmeldung darstellbaren Kanäle verfügt.
Bei einem 8-fach Aktor sind hingegen nur die ersten unteren 8 M-Bits (Byte 3) gesetzt, weil
dieser Aktor nur 8 Kanäle besitzt. Die oberen 8 M-Bits (Byte 4) sind deshalb im
Sammelrückmelde-Telegramm auf "0" gesetzt. Bei Aktoren mit einer anderen Kanalanzahl
verhält sich die Anzahl der M-Bits sinngemäß gleich.
Das Tableau kann in einem Anzeigeelement den Schaltzustand eines Aktor-Kanals der
Sammelrückmeldung anzeigen. Welcher Kanal der Sammelrückmeldung dann ausgewertet
wird, bestimmt der Parameter "Auszuwertender Kanal" (1...16) in der Parametergruppe des
betroffenen Anzeigeelements. Das Anzeigeelement wertet ausschließlich nur den angegebenen
Kanal im Sammelrückmelde-Telegramm aus; es ließt also das entsprechende M-Bit und S-Bit
ein .
Bild 15: Auszuwertendes M-Bit und S-Bit eines Anzeigeelements
Nur, wenn das eingelesene M-Bit im Telegramm gesetzt ist, der Kanal am Aktor also vorhanden
ist, wertet das Tableau das zugehörige S-Bit aus und zeigt im Anzeigeelement den Status 'Ein'
oder 'Aus' an. Entsprechend der Statusanzeige als Text oder als Symbol können dabei
entweder Abbbildungstexte oder Statussymbole angezeigt werden.
Sollte das M-Bit des auszuwertenden Kanals im Sammelrückmelde-Telegramm nicht gesetzt
