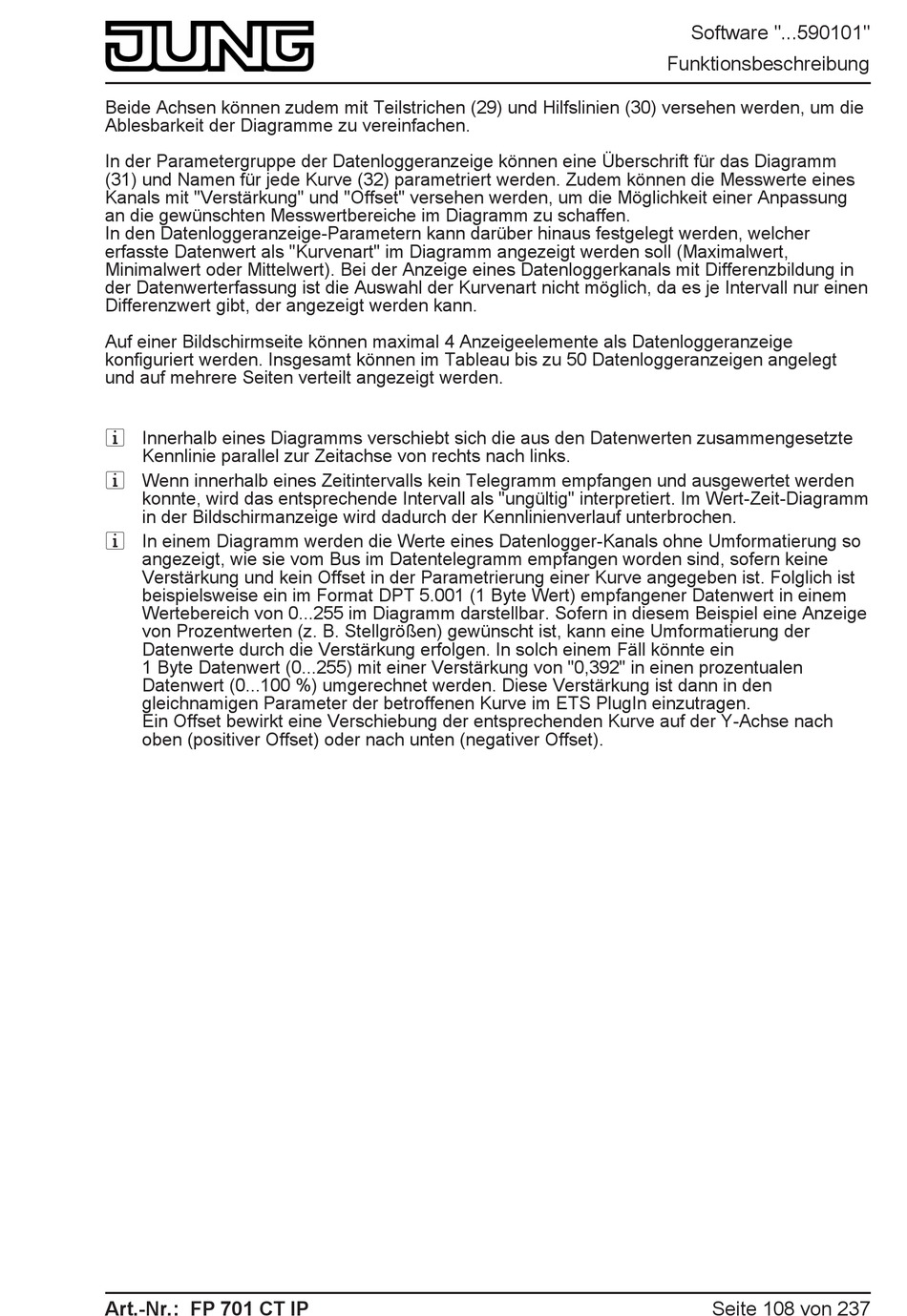

Beide Achsen können zudem mit Teilstrichen (29) und Hilfslinien (30) versehen werden, um die
Ablesbarkeit der Diagramme zu vereinfachen.
In der Parametergruppe der Datenloggeranzeige können eine Überschrift für das Diagramm
(31) und Namen für jede Kurve (32) parametriert werden. Zudem können die Messwerte eines
Kanals mit "Verstärkung" und "Offset" versehen werden, um die Möglichkeit einer Anpassung
an die gewünschten Messwertbereiche im Diagramm zu schaffen.
In den Datenloggeranzeige-Parametern kann darüber hinaus festgelegt werden, welcher
erfasste Datenwert als "Kurvenart" im Diagramm angezeigt werden soll (Maximalwert,
Minimalwert oder Mittelwert). Bei der Anzeige eines Datenloggerkanals mit Differenzbildung in
der Datenwerterfassung ist die Auswahl der Kurvenart nicht möglich, da es je Intervall nur einen
Differenzwert gibt, der angezeigt werden kann.
Auf einer Bildschirmseite können maximal 4 Anzeigeelemente als Datenloggeranzeige
konfiguriert werden. Insgesamt können im Tableau bis zu 50 Datenloggeranzeigen angelegt
und auf mehrere Seiten verteilt angezeigt werden.
i Innerhalb eines Diagramms verschiebt sich die aus den Datenwerten zusammengesetzte
Kennlinie parallel zur Zeitachse von rechts nach links.
i Wenn innerhalb eines Zeitintervalls kein Telegramm empfangen und ausgewertet werden
konnte, wird das entsprechende Intervall als "ungültig" interpretiert. Im Wert-Zeit-Diagramm
in der Bildschirmanzeige wird dadurch der Kennlinienverlauf unterbrochen.
i In einem Diagramm werden die Werte eines Datenlogger-Kanals ohne Umformatierung so
angezeigt, wie sie vom Bus im Datentelegramm empfangen worden sind, sofern keine
Verstärkung und kein Offset in der Parametrierung einer Kurve angegeben ist. Folglich ist
beispielsweise ein im Format DPT 5.001 (1 Byte Wert) empfangener Datenwert in einem
Wertebereich von 0...255 im Diagramm darstellbar. Sofern in diesem Beispiel eine Anzeige
von Prozentwerten (z. B. Stellgrößen) gewünscht ist, kann eine Umformatierung der
Datenwerte durch die Verstärkung erfolgen. In solch einem Fäll könnte ein
1 Byte Datenwert (0...255) mit einer Verstärkung von "0,392" in einen prozentualen
Datenwert (0...100 %) umgerechnet werden. Diese Verstärkung ist dann in den
gleichnamigen Parameter der betroffenen Kurve im ETS PlugIn einzutragen.
Ein Offset bewirkt eine Verschiebung der entsprechenden Kurve auf der Y-Achse nach
oben (positiver Offset) oder nach unten (negativer Offset).
Art.-Nr.: FP 701 CT IP
Software "...590101"
Funktionsbeschreibung
Seite 108 von 237
