4.2.4.1.5 Farbschemata
Für jede neu angelegte Bildschirmseite kann in der Projektierung eines von acht Farbschemata
ausgewählt werden (siehe Kapitel 4.2.4.1.1. Allgemeine Parameter). Über das PlugIn-Menü
"Einstellung - Farbschemata..." wird der Dialog aufgerufen, in dem die Farben für die einzelnen
Text- und Grafikelemente definiert werden .
Das Farbschema 1 ist fest vorgegeben. Es dient einerseits als Ausgangsbasis für die
Entwicklung eigener Farbeinstellungen, und andererseits bietet es auch die Möglichkeit bei
Bedarf auf ein sicher lesbares Schema zurückzuschalten.
Zur Erstellung eines eigenen Farbschemas bietet es sich an, ein bestehendes Schema
abzuwandeln. Für die Erstellung mehrerer aufeinander abgestimmter Schemata kann das
aktuelle Schema in die Zwischenablage kopiert und wieder eingefügt werden.
Um auch bei verschiedenen Geräten immer wieder auf das gleiche, selbst definierte
Farbschema zurückgreifen zu können, kann das aktuell ausgewählte Farbschema in eine Datei
exportiert werden.
i Die Farbdarstellung im ETS PlugIn (PC-Bildschirmanzeige) kann anders ausfallen, als
später am Gerät. Es empfiehlt sich daher, die Farben auf dem PC-Bildschirm mit den
dargestellten Farben am Gerät abzugleichen.
Art.-Nr.: FP 701 CT IP

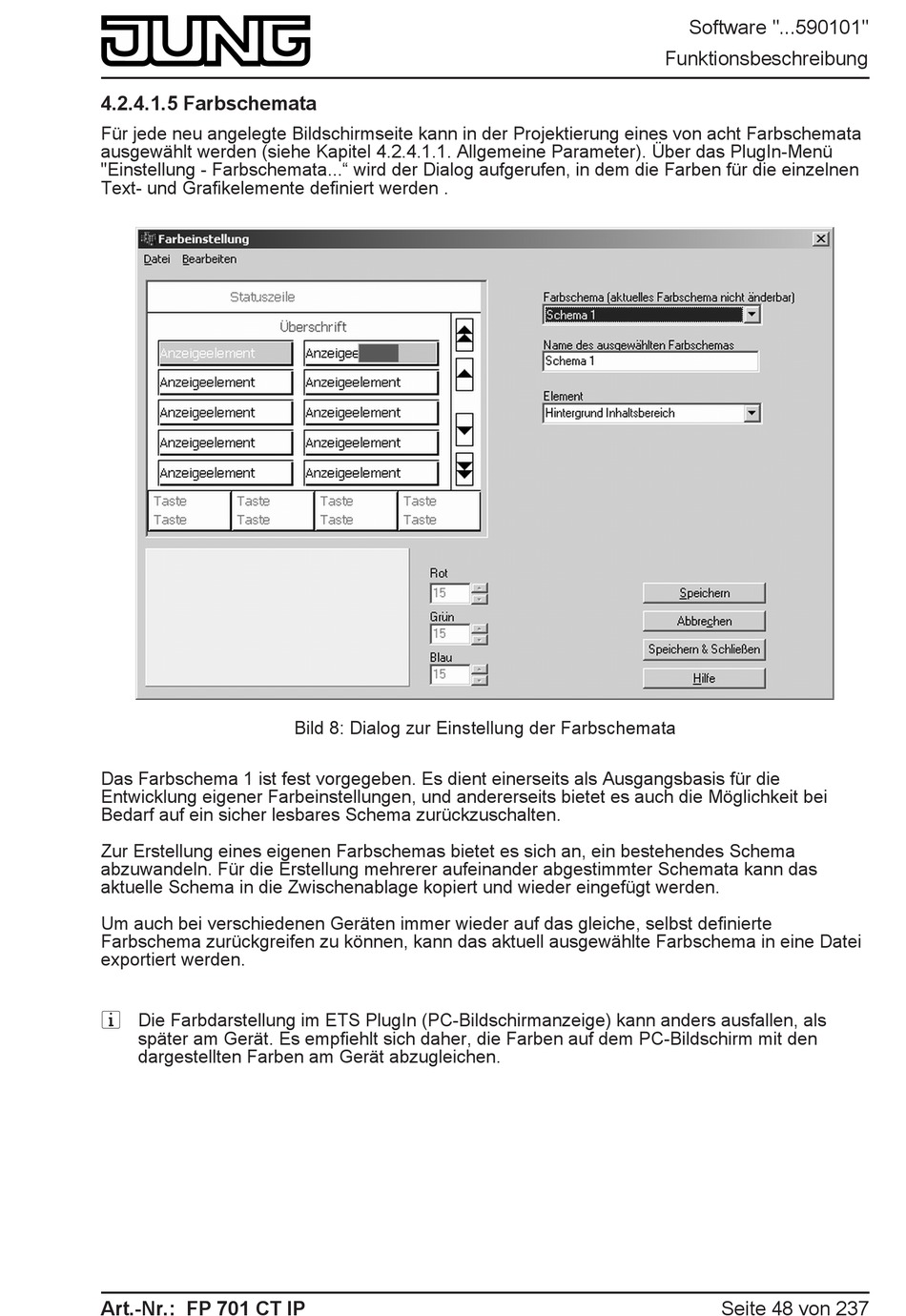

Bild 8: Dialog zur Einstellung der Farbschemata
Software "...590101"
Funktionsbeschreibung
Seite 48 von 237
