Datenausgabe, Auswahl Schnittstelle
Datenausgabe, Auswahl Schnittstelle
Der Controller unterstützt
- drei digitale Schnittstellen, die parallel zur Datenausgabe genutzt werden
können,
ƒ Ethernet: ermöglicht eine schnelle nicht echtzeitfähige Datenübertragung
(paketbasierter Datentransfer).
Es können Messwert- sowie FFT-Daten übertragen werden. Für eine
Messwert-Erfassung ohne unmittelbare Prozess-Steuerung, für eine
nachfolgende Analyse. Die Parametrierung erfolgt durch das Webinter-
face oder ASCII-Befehssatz.
ƒ RS422: stellt eine echtzeitfähige Schnittstelle mit geringerer Datenrate
bereit.
ƒ Schalt- bzw. Grenzwertausgänge
- eine Analogschnittstelle, wahlweise Strom- oder Spannungsausgang.
Wechseln Sie in das Menü Einstellungen > Ausgänge > Daten-
ausgabe und wählen Sie die gewünschten Ausgabekanäle aus.
Ethernet
Der Controller überträgt die TCP/IP-Pakete mit der Ethernet-Übertragungsrate 10 MBit/s oder 100 MBit/s, die je nach
angeschlossenem Netzwerk oder PC automatisch eingestellt wird. Bei der Messwertdatenübertragung an einen Mess-
wertserver sendet der Controller nach erfolgreichen Verbindungsaufbau jeden Messwert an den Messwertserver oder
an den verbundenen Client. Dafür ist keine explizite Anforderung erforderlich.
Die Abstands- und Dickenmesswerte werden als 32 Bit signed Integer-Wert mit einer Auflösung von 10 pm übertragen.
IMS5x00

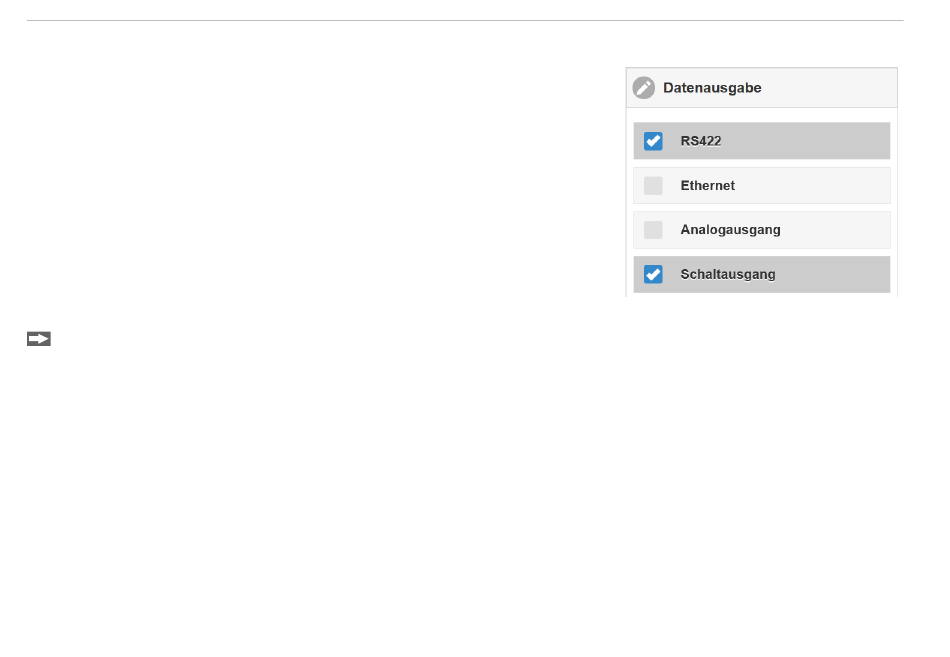

Auswahl der erforderlichen Schnitt-
stellen für die Datenausgabe
Seite 18
