Installation und Montage
5.2.1
Die Anschlüsse von Versorgung, Ein- und Ausgängen erfolgt durch einen 8-poligen Steckverbinder der Serie
712, Firma Binder. Als Gegenstück benötigen Sie einen entsprechenden Kabelstecker.
Optional erhältlich sind verschiedene konfektionierte Kabel mit offenen Enden.
Die optional erhältlichen Versorgungs-/Ausgangskabel SCA1202-x besitzen folgende Biegeradien:
- 80 mm dauerflexibel,
- 53 mm festverlegt.
Pin Belegung
1
2
3
4
5
6
7
8

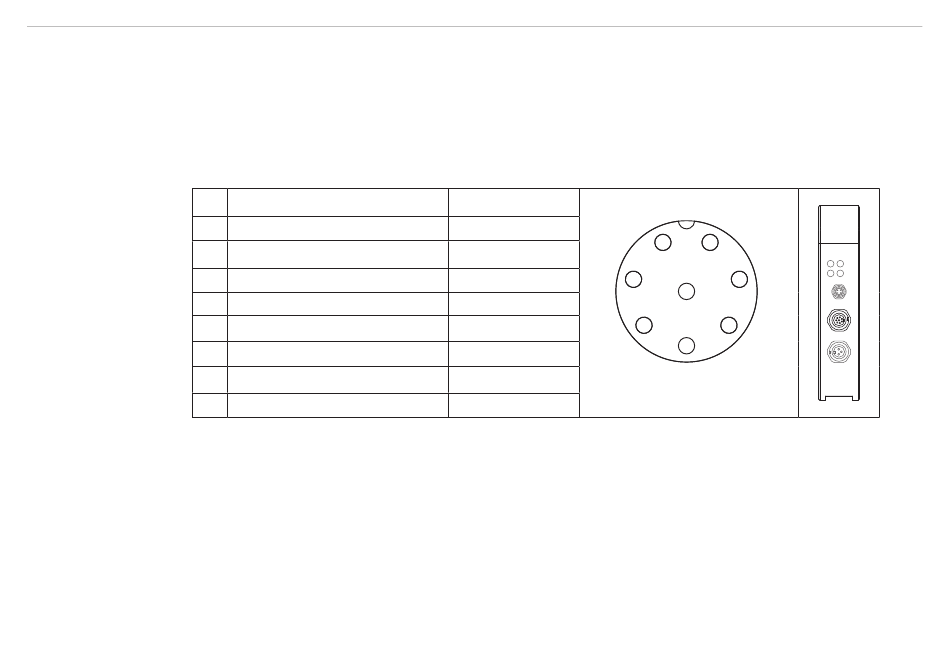

Abb. 6 Anschluss- und Farbbelegung für 8-pol. Stecker und Ausgangskabel SCA1202-x
Externe Triggerung, IN0
Durch Anlegen eines HIGH-Pegels am Digitaleingang IN0 wird die externe Triggerung (Messwertausgabe) an
der Hardware ausgelöst. Die max. Triggergeschwindigkeit beträgt 5 ms.
RESET-Funktion, IN1
Durch Anlegen eines HIGH-Pulses von weniger als 750 ms Dauer wird im Empfänger die RESET-Funktion
ausgeführt. Hierbei werden die aktuellen Maximal- und Minimalwerte im Speicher zurückgesetzt.
optoCONTROL 1220
Versorgung, Ein- und Ausgänge
Masse (0 V)
Versorgung +24 VDC, ±10 %
INO (externer Trigger)
IN1 (Teach/Reset)
OUT0 (-) UT
OUT1 (+) OT
GND 0V ANA
Analogausgang (0 ... 10 V)
Farbe SCA1202-x
weiß
braun
6
grün
gelb
5
grau
rosa
blau
Ansicht: Lötseite Kabelstecker
rot
7
1
8
2
3
4
Seite 19
