Installation und Montage
5.3
Abhängig von der Ausstattung der verschiedenen Modelle besitzt der Sensor unterschiedliche Anschlüsse.
Einheitlich für alle Modelle ist der Anschluss für Versorgung/Schnittstellen, siehe
Vermeiden Sie freilie-
gende Kabelenden.
Sie verhindern damit
Kurzschlüsse.
Beschalten von Aus-
gängen mit Eingangs-
signalen kann den
Sensor beschädigen!

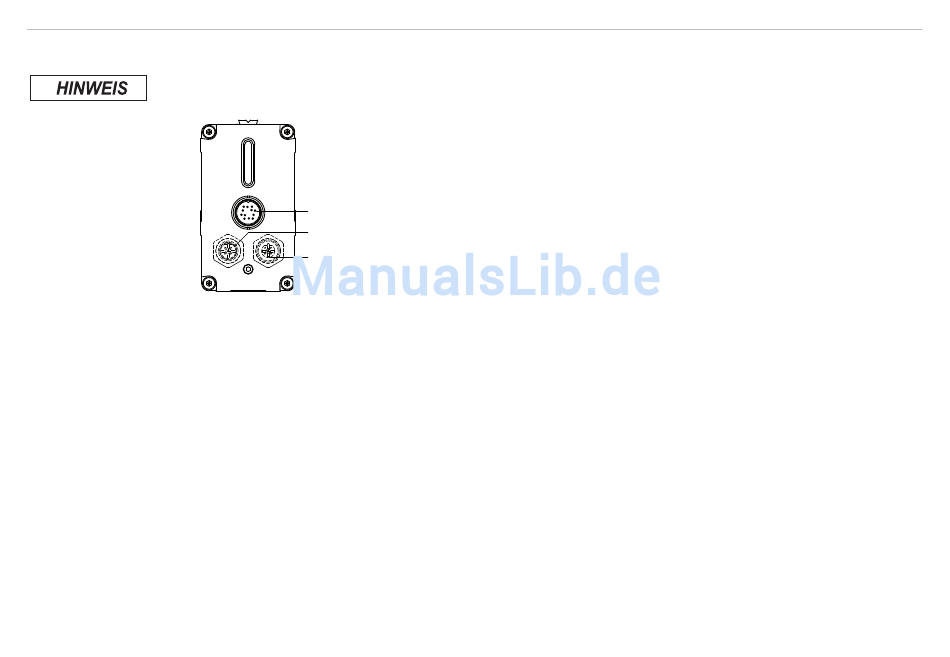

Abb. 8 Steckverbinder an der Rückseite des Sensors, Abweichungen möglich je nach Sensortyp
Die Steckverbinder-Anschlüsse befinden sich auf der Rückseite des Sensors.
5.3.1
Der Anschluss von Versorgung/Schnittstelle erfolgt durch einen 12-poligen Rundsteck verbinder (Flansch-
stecker) der Serie 723 der Firma Binder.
Der Einsatz dieses Steckverbinders garantiert eine optimale Schirmung sowie eine hohe IP-Schutzart. Als
Gegenstück benötigen Sie eine entsprechende Kabelbuchse mit Schirmring.
Optional erhältlich sind verschiedene konfektionierte Kabel mit offenen Enden.
Die optional erhältlichen Versorgungs-/Ausgangskabel PC11x besitzen folgende Biegeradien:
- 47 mm (einmalig),
- 116 mm (ständig).
optoNCDT ILR 1191
Elektrische Anschlüsse
Target
Status
Q1
Q2
Link
Versorgung/RS232/422, 12-pol., Typ Binder, Serie 723, M16
Profibus IN, 5-pol., Typ Binder, Serie 766, M12 B-kodiert
SSI bzw. Profibus OUT, 5-pol., Typ Binder, Serie 766, M12 B-kodiert
Versorgung, RS232/422
Abb.
4.
