L-VIS Benutzerhandbuch
13.8.2 NL220
Um in NL220 dynamische Netzwerkvariablen anzulegen, fügen Sie den L-VIS zu Ihrem
Projekt hinzu. Wählen Sie dann den Knoten, welcher die Netzwerkvariable enthält, für die
sie dynamisch ein Gegenstück am L-VIS erstellen möchten. Ziehen Sie die gewählte
Netzwerkvariable und lassen Sie sie auf dem gewünschten Funktionsblock im L-VIS los.
Im Dialog (Abbildung 44) geben Sie einen Namen für die neue dynamische
Netzwerkvariable ein und legen Sie die Richtung sowie das Poll Attribut fest. Klicken Sie
auf OK, sobald Sie fertig sind.
Nun ist das dynamische Netzwerkvariable angelegt und es erscheint ein neues Fenster, in
dem die neue dynamische Netzwerkvariable mit der Netzwerkvariable des anderen Knotens
verbunden werden kann (Abbildung 45).
Version 6.2
304

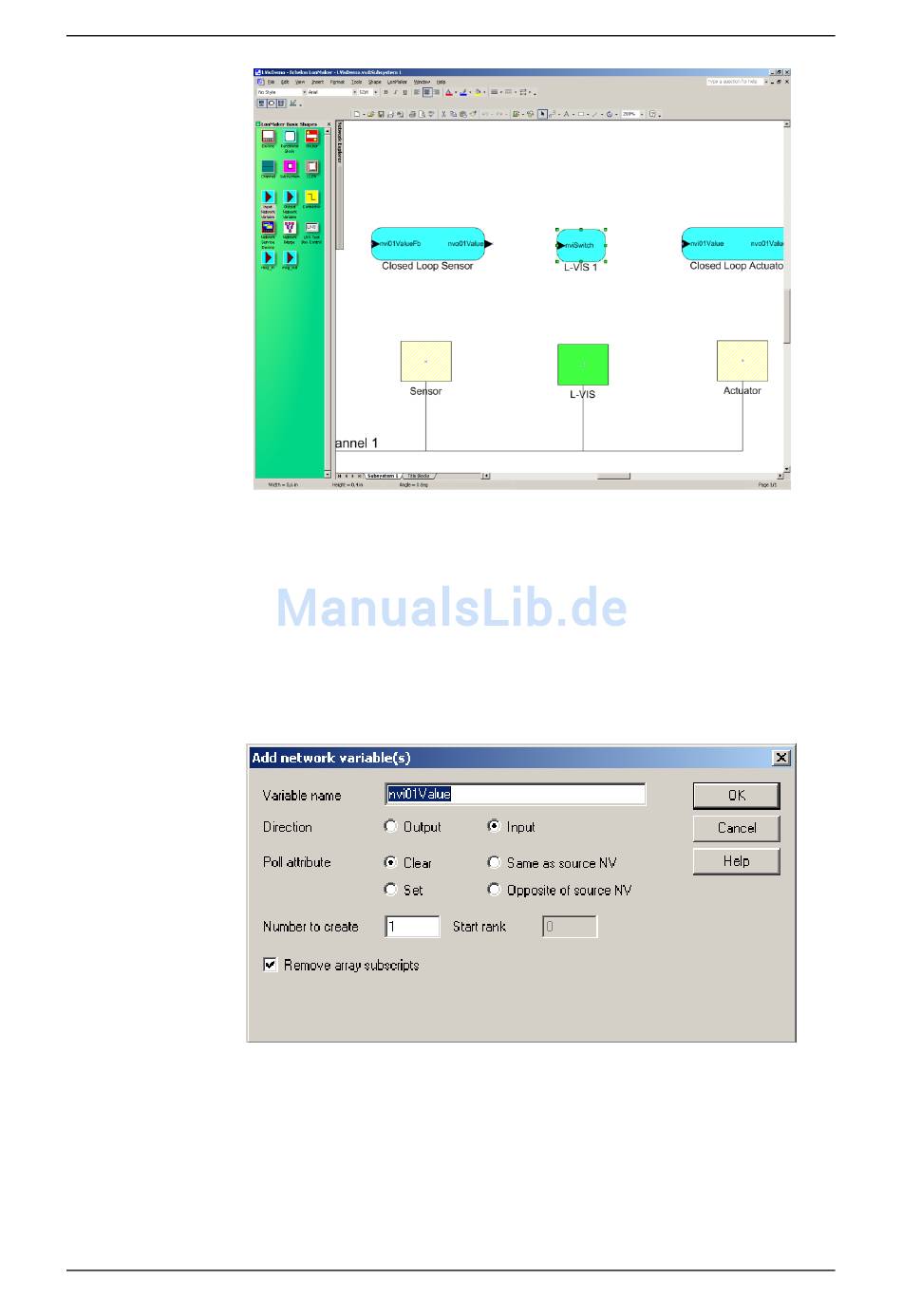

Abbildung 43: Neue dynamische Netzwerkvariable
Abbildung 44: Dialog zum Hinzufügen einer Netzwerkvariable
