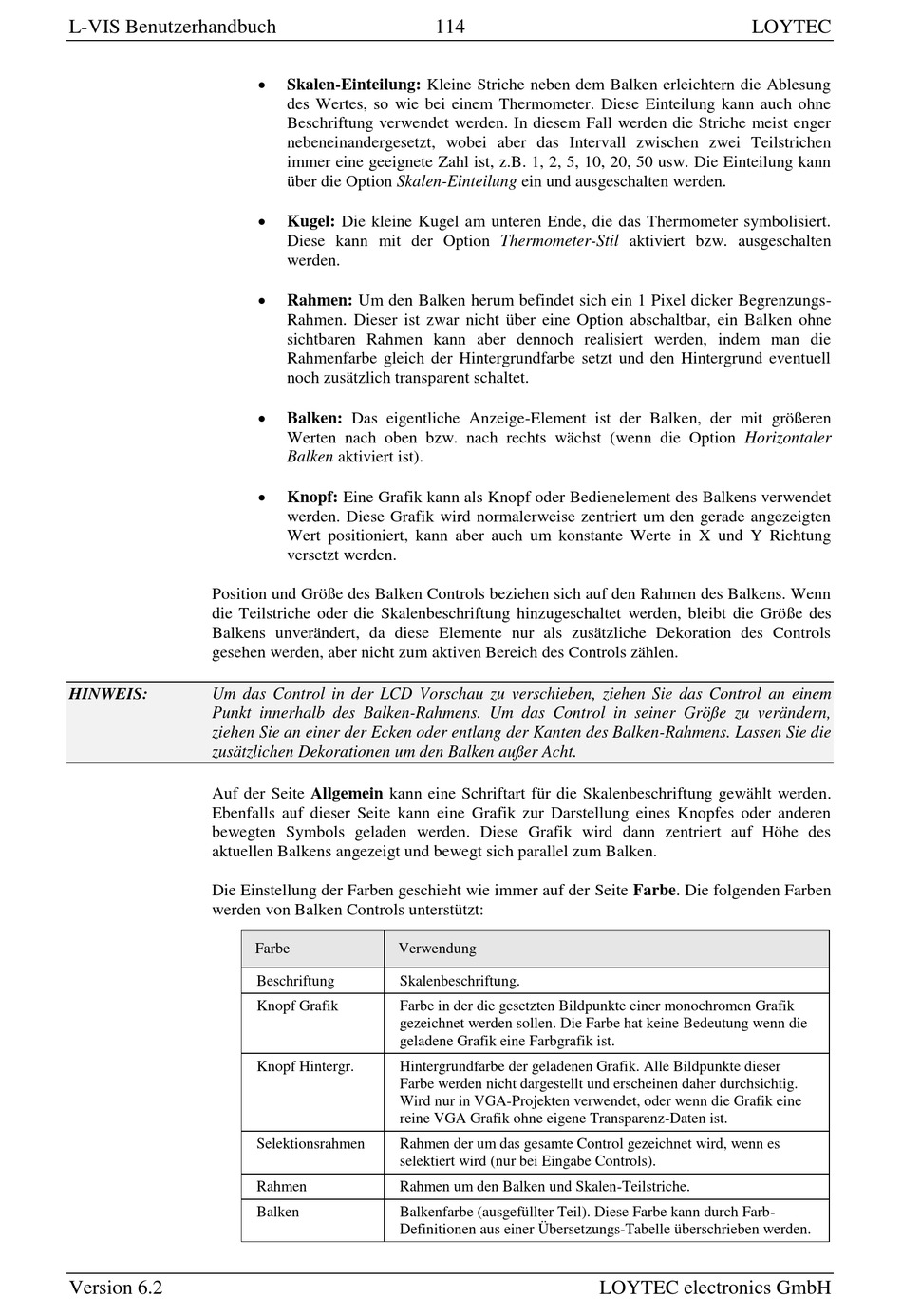

L-VIS Benutzerhandbuch
Position und Größe des Balken Controls beziehen sich auf den Rahmen des Balkens. Wenn
die Teilstriche oder die Skalenbeschriftung hinzugeschaltet werden, bleibt die Größe des
Balkens unverändert, da diese Elemente nur als zusätzliche Dekoration des Controls
gesehen werden, aber nicht zum aktiven Bereich des Controls zählen.
HINWEIS: Um das Control in der LCD Vorschau zu verschieben, ziehen Sie das Control an einem
Punkt innerhalb des Balken-Rahmens. Um das Control in seiner Größe zu verändern,
ziehen Sie an einer der Ecken oder entlang der Kanten des Balken-Rahmens. Lassen Sie die
zusätzlichen Dekorationen um den Balken außer Acht.
Auf der Seite Allgemein kann eine Schriftart für die Skalenbeschriftung gewählt werden.
Ebenfalls auf dieser Seite kann eine Grafik zur Darstellung eines Knopfes oder anderen
bewegten Symbols geladen werden. Diese Grafik wird dann zentriert auf Höhe des
aktuellen Balkens angezeigt und bewegt sich parallel zum Balken.
Die Einstellung der Farben geschieht wie immer auf der Seite Farbe. Die folgenden Farben
werden von Balken Controls unterstützt:
Version 6.2

Skalen-Einteilung: Kleine Striche neben dem Balken erleichtern die Ablesung
des Wertes, so wie bei einem Thermometer. Diese Einteilung kann auch ohne
Beschriftung verwendet werden. In diesem Fall werden die Striche meist enger
nebeneinandergesetzt, wobei aber das Intervall zwischen zwei Teilstrichen
immer eine geeignete Zahl ist, z.B. 1, 2, 5, 10, 20, 50 usw. Die Einteilung kann
über die Option Skalen-Einteilung ein und ausgeschalten werden.

Kugel: Die kleine Kugel am unteren Ende, die das Thermometer symbolisiert.
Diese kann mit der Option Thermometer-Stil aktiviert bzw. ausgeschalten
werden.

Rahmen: Um den Balken herum befindet sich ein 1 Pixel dicker Begrenzungs-
Rahmen. Dieser ist zwar nicht über eine Option abschaltbar, ein Balken ohne
sichtbaren Rahmen kann aber dennoch realisiert werden, indem man die
Rahmenfarbe gleich der Hintergrundfarbe setzt und den Hintergrund eventuell
noch zusätzlich transparent schaltet.

Balken: Das eigentliche Anzeige-Element ist der Balken, der mit größeren
Werten nach oben bzw. nach rechts wächst (wenn die Option Horizontaler
Balken aktiviert ist).

Knopf: Eine Grafik kann als Knopf oder Bedienelement des Balkens verwendet
werden. Diese Grafik wird normalerweise zentriert um den gerade angezeigten
Wert positioniert, kann aber auch um konstante Werte in X und Y Richtung
versetzt werden.
Farbe Verwendung
Beschriftung Skalenbeschriftung.
Knopf Grafik Farbe in der die gesetzten Bildpunkte einer monochromen Grafik
gezeichnet werden sollen. Die Farbe hat keine Bedeutung wenn die
geladene Grafik eine Farbgrafik ist.
Knopf Hintergr. Hintergrundfarbe der geladenen Grafik. Alle Bildpunkte dieser
Farbe werden nicht dargestellt und erscheinen daher durchsichtig.
Wird nur in VGA-Projekten verwendet, oder wenn die Grafik eine
reine VGA Grafik ohne eigene Transparenz-Daten ist.
Selektionsrahmen Rahmen der um das gesamte Control gezeichnet wird, wenn es
selektiert wird (nur bei Eingabe Controls).
Rahmen Rahmen um den Balken und Skalen-Teilstriche.
Balken Balkenfarbe (ausgefüllter Teil). Diese Farbe kann durch Farb-
Definitionen aus einer Übersetzungs-Tabelle überschrieben werden.
