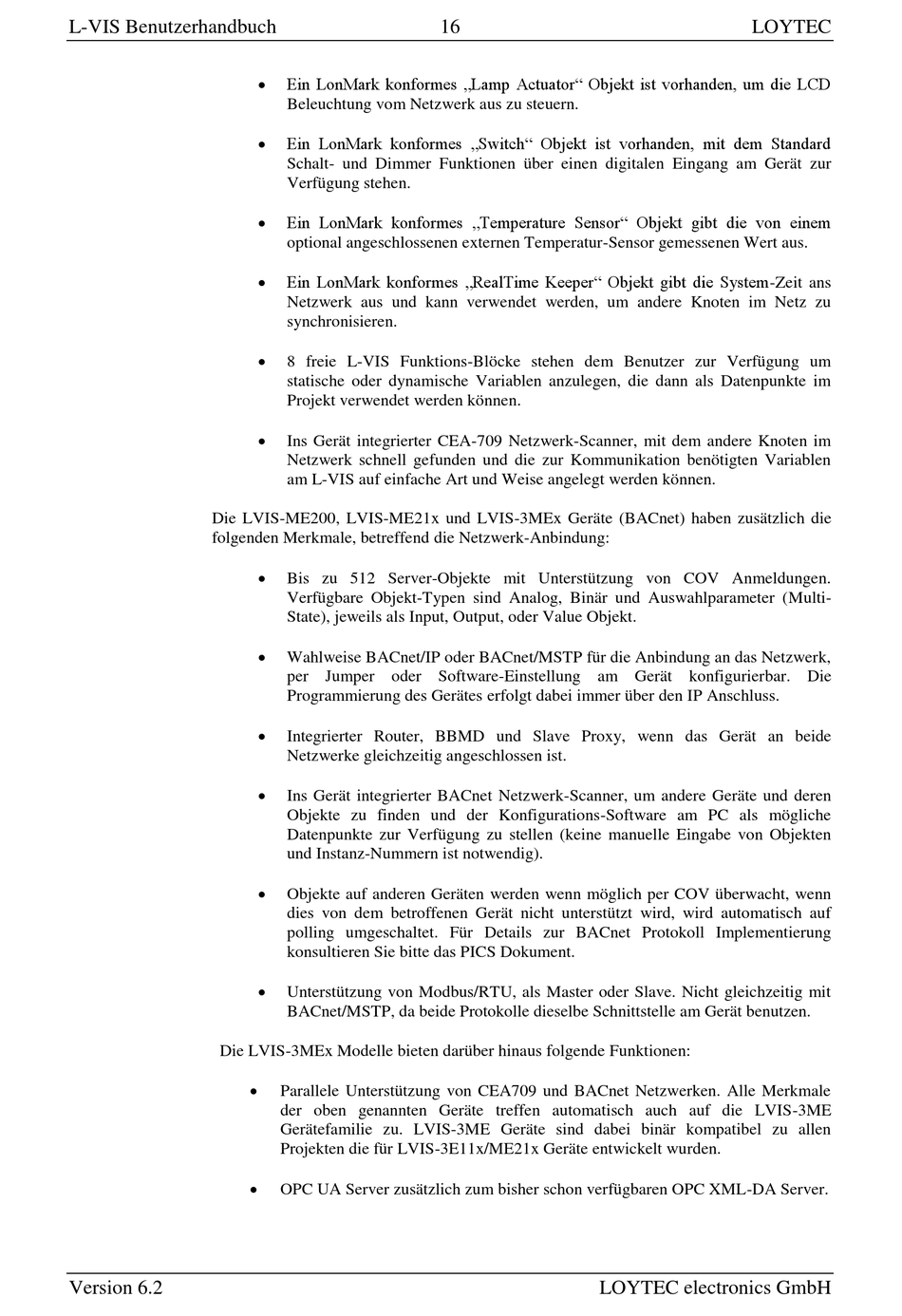

LOYTEC L-VIS Benutzerhandbuch Seite 16

L-VIS Benutzerhandbuch
Die LVIS-ME200, LVIS-ME21x und LVIS-3MEx Geräte (BACnet) haben zusätzlich die
folgenden Merkmale, betreffend die Netzwerk-Anbindung:
Die LVIS-3MEx Modelle bieten darüber hinaus folgende Funktionen:
Version 6.2

Ein LonMark konformes „Lamp Actuator" Objekt ist vorhanden, um die LCD
Beleuchtung vom Netzwerk aus zu steuern.

Ein LonMark konformes „Switch" Objekt ist vorhanden, mit dem Standard
Schalt- und Dimmer Funktionen über einen digitalen Eingang am Gerät zur
Verfügung stehen.

Ein LonMark konformes „Temperature Sensor" Objekt gibt die von einem
optional angeschlossenen externen Temperatur-Sensor gemessenen Wert aus.

Ein LonMark konformes „RealTime Keeper" Objekt gibt die System-Zeit ans
Netzwerk aus und kann verwendet werden, um andere Knoten im Netz zu
synchronisieren.

8 freie L-VIS Funktions-Blöcke stehen dem Benutzer zur Verfügung um
statische oder dynamische Variablen anzulegen, die dann als Datenpunkte im
Projekt verwendet werden können.

Ins Gerät integrierter CEA-709 Netzwerk-Scanner, mit dem andere Knoten im
Netzwerk schnell gefunden und die zur Kommunikation benötigten Variablen
am L-VIS auf einfache Art und Weise angelegt werden können.

Bis zu 512 Server-Objekte mit Unterstützung von COV Anmeldungen.
Verfügbare Objekt-Typen sind Analog, Binär und Auswahlparameter (Multi-
State), jeweils als Input, Output, oder Value Objekt.

Wahlweise BACnet/IP oder BACnet/MSTP für die Anbindung an das Netzwerk,
per Jumper oder Software-Einstellung am Gerät konfigurierbar. Die
Programmierung des Gerätes erfolgt dabei immer über den IP Anschluss.

Integrierter Router, BBMD und Slave Proxy, wenn das Gerät an beide
Netzwerke gleichzeitig angeschlossen ist.

Ins Gerät integrierter BACnet Netzwerk-Scanner, um andere Geräte und deren
Objekte zu finden und der Konfigurations-Software am PC als mögliche
Datenpunkte zur Verfügung zu stellen (keine manuelle Eingabe von Objekten
und Instanz-Nummern ist notwendig).

Objekte auf anderen Geräten werden wenn möglich per COV überwacht, wenn
dies von dem betroffenen Gerät nicht unterstützt wird, wird automatisch auf
polling umgeschaltet. Für Details zur BACnet Protokoll Implementierung
konsultieren Sie bitte das PICS Dokument.

Unterstützung von Modbus/RTU, als Master oder Slave. Nicht gleichzeitig mit
BACnet/MSTP, da beide Protokolle dieselbe Schnittstelle am Gerät benutzen.

Parallele Unterstützung von CEA709 und BACnet Netzwerken. Alle Merkmale
der oben genannten Geräte treffen automatisch auch auf die LVIS-3ME
Gerätefamilie zu. LVIS-3ME Geräte sind dabei binär kompatibel zu allen
Projekten die für LVIS-3E11x/ME21x Geräte entwickelt wurden.

OPC UA Server zusätzlich zum bisher schon verfügbaren OPC XML-DA Server.
