L-VIS Benutzerhandbuch
7.
HINWEIS:
Vorgabewerte können für Multistate Datenpunkte über die Schaltfläche Automatisch
erzeugt werden. Diese Schaltfläche ist nur verfügbar, wenn zuvor keine anderen
Vorgabewerte definiert wurden.
8.
9.
10. Sind die Arbeiten an den Punkt- und Werteinstellungen erledigt, können Sie zur
HINWEIS:
Es gibt auch eine Abkürzung, ein Scheduler Objekt zu erzeugen und einen Datenpunkt
zuzuweisen. Klicken Sie dazu im Datenpunktmanager mit der rechten Maustaste auf den
Datenpunkt und wählen Sie den Eintrag Datenpunkt schedulen aus dem Kontextmenü.
Dadurch wird der Scheduler mit einem Link zum gewählten Datenpunkt erzeugt.
10.10.5 Konfiguration von zeitgeschalteten Ereignissen
Sobald ein Scheduler mit seinen Datenpunkten und Wertevorgaben konfiguriert ist, können
die Ereignisse im Zeitschaltplan definiert werden. Das kann im Gerät oder über das
Netzwerk zur Laufzeit erfolgen; auch die Konfigurationssoftware kann dazu verwendet
werden. Ein Zeitschaltplan besteht aus einer Anzahl an Ereignissen, wobei jedes dieser
Ereignisse an einem Startzeitpunkt beginnt, einen Wert besitzt und bis zu einem
Endzeitpunkt innerhalb derselben 24-Stunden (00:00 Uhr bis 23:59 Uhr) läuft. Das Ereignis
kann so konfiguriert werden, dass es an einem bestimmten Datum schaltet, an bestimmten
Wochentagen oder an einer Anzahl wiederkehrender Tage.
Zusätzlich können zeitgeschaltete Ereignisse auch so konfiguriert werden, dass sie an
bestimmten Ausnahmen auftreten – z.B. für Feiertage – und aus dem Kalender definiert
werden. So eine Ausnahme hebt einen normalen Wochentag immer auf. Werden mehrere
Ausnahmen verwendet, müssen diesen Prioritäten zugewiesen werden. Der Grund dafür ist,
dass das System wissen muss, welcher Schedule an Tagen ausgeführt werden muss, die
mehreren Kalender-Patterns angehören. Unter Berücksichtigung der Prioritäten zeigt die
Kalendervorschau den effektiven Ablauf an einem bestimmten Tag.
Version 6.2

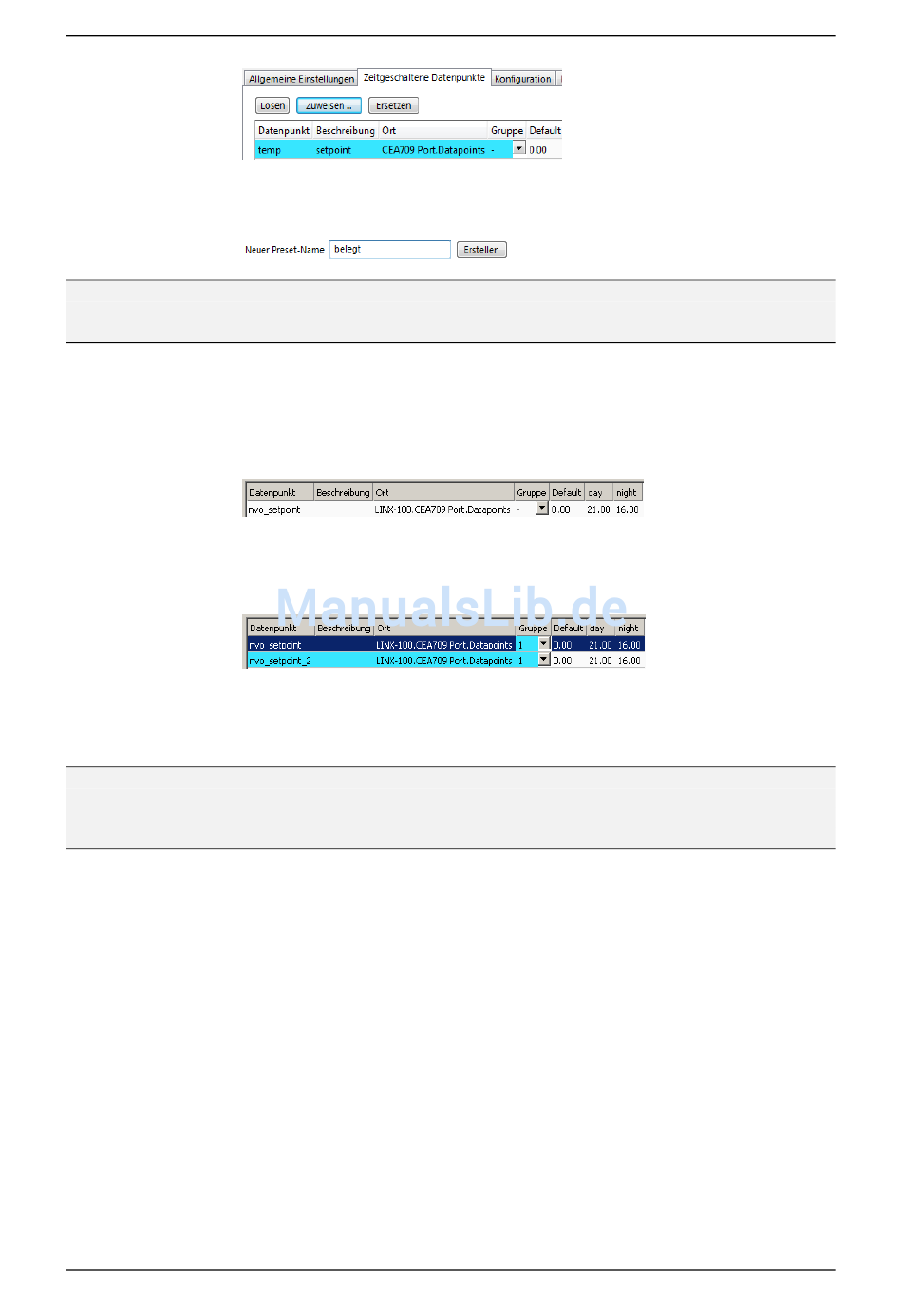

Fügen Sie neue Vorgabewerte hinzu, indem Sie einen Namen eingeben und auf den
Knopf Erstellen neben dem Eingabefeld klicken.
Für jede neue Vorgabe erscheint eine neue Spalte in der Liste. In diese Spalte muss ein
Wert für den zugewiesenen Datenpunkt eingegeben, der dann gesetzt wird, wenn die-
ses Value Template zeitgesteuert wird. Der Benutzer kann die Werte der Vorgaben
später bearbeiten, jedoch können später keine Wertevorgaben mehr hinzugefügt wer-
den (außer es befindet sich nur ein Wert in der Liste).
Existieren mehrere zusammengehörige Ausgangswerte, können sie um im Gerät Platz
zu sparen gruppiert werden. Für jede Gruppe wird unabhängig von der Anzahl der Da-
tenpunkte der Wert nur einmal im Gerät gespeichert.
Registerkarte Konfiguration zurückwechseln oder auf Speichern klicken, um den
Dialog zu verlassen.
241
