L-VIS Benutzerhandbuch
HINWEIS: Die Option Systemstart kann zwar für Eingangs- und Ausgangs-Richtung getrennt gesetzt
werden, sie gilt dann aber entsprechend für alle Datenpunkt-Objekte, die Daten in
derselben Richtung übertragen. Ebenfalls zu beachten ist, dass die Optionen Persistent und
Poll on Startup dazu führen können, dass das Daten verarbeitende Objekt nach dem Start
einen Wert empfängt, unabhängig von der Einstellung der Systemstart Option.

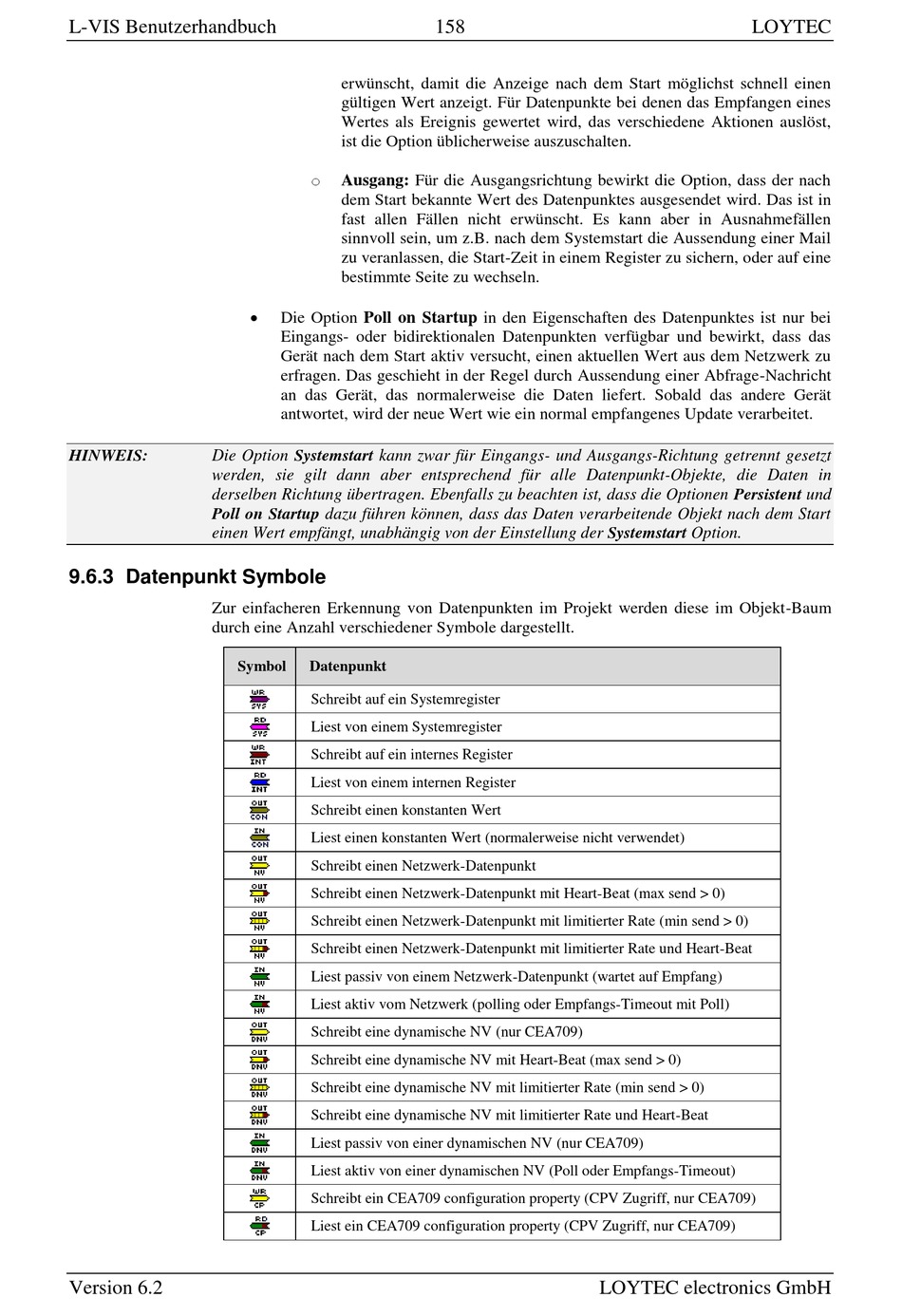

9.6.3 Datenpunkt Symbole

Zur einfacheren Erkennung von Datenpunkten im Projekt werden diese im Objekt-Baum
durch eine Anzahl verschiedener Symbole dargestellt.
Symbol
Version 6.2
erwünscht, damit die Anzeige nach dem Start möglichst schnell einen
gültigen Wert anzeigt. Für Datenpunkte bei denen das Empfangen eines
Wertes als Ereignis gewertet wird, das verschiedene Aktionen auslöst,
ist die Option üblicherweise auszuschalten.
o
Ausgang: Für die Ausgangsrichtung bewirkt die Option, dass der nach
dem Start bekannte Wert des Datenpunktes ausgesendet wird. Das ist in
fast allen Fällen nicht erwünscht. Es kann aber in Ausnahmefällen
sinnvoll sein, um z.B. nach dem Systemstart die Aussendung einer Mail
zu veranlassen, die Start-Zeit in einem Register zu sichern, oder auf eine
bestimmte Seite zu wechseln.

Die Option Poll on Startup in den Eigenschaften des Datenpunktes ist nur bei
Eingangs- oder bidirektionalen Datenpunkten verfügbar und bewirkt, dass das
Gerät nach dem Start aktiv versucht, einen aktuellen Wert aus dem Netzwerk zu
erfragen. Das geschieht in der Regel durch Aussendung einer Abfrage-Nachricht
an das Gerät, das normalerweise die Daten liefert. Sobald das andere Gerät
antwortet, wird der neue Wert wie ein normal empfangenes Update verarbeitet.
Datenpunkt
Schreibt auf ein Systemregister
Liest von einem Systemregister
Schreibt auf ein internes Register
Liest von einem internen Register
Schreibt einen konstanten Wert
Liest einen konstanten Wert (normalerweise nicht verwendet)
Schreibt einen Netzwerk-Datenpunkt
Schreibt einen Netzwerk-Datenpunkt mit Heart-Beat (max send > 0)
Schreibt einen Netzwerk-Datenpunkt mit limitierter Rate (min send > 0)
Schreibt einen Netzwerk-Datenpunkt mit limitierter Rate und Heart-Beat
Liest passiv von einem Netzwerk-Datenpunkt (wartet auf Empfang)
Liest aktiv vom Netzwerk (polling oder Empfangs-Timeout mit Poll)
Schreibt eine dynamische NV (nur CEA709)
Schreibt eine dynamische NV mit Heart-Beat (max send > 0)
Schreibt eine dynamische NV mit limitierter Rate (min send > 0)
Schreibt eine dynamische NV mit limitierter Rate und Heart-Beat
Liest passiv von einer dynamischen NV (nur CEA709)
Liest aktiv von einer dynamischen NV (Poll oder Empfangs-Timeout)
Schreibt ein CEA709 configuration property (CPV Zugriff, nur CEA709)
Liest ein CEA709 configuration property (CPV Zugriff, nur CEA709)
158
