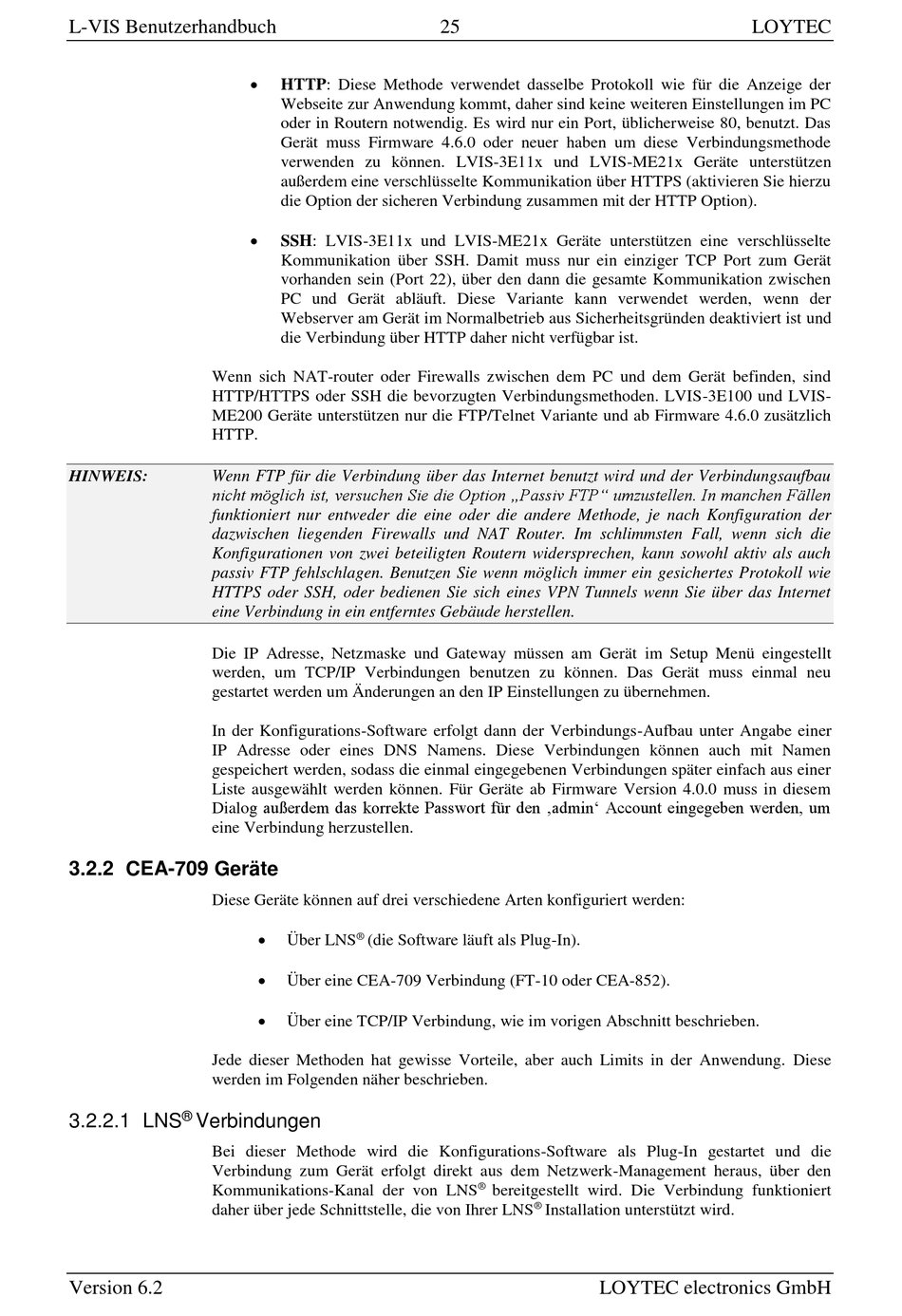

Cea-709 Geräte - LOYTEC L-VIS Benutzerhandbuch

L-VIS Benutzerhandbuch
Wenn sich NAT-router oder Firewalls zwischen dem PC und dem Gerät befinden, sind
HTTP/HTTPS oder SSH die bevorzugten Verbindungsmethoden. LVIS-3E100 und LVIS-
ME200 Geräte unterstützen nur die FTP/Telnet Variante und ab Firmware 4.6.0 zusätzlich
HTTP.
HINWEIS: Wenn FTP für die Verbindung über das Internet benutzt wird und der Verbindungsaufbau
nicht möglich ist, versuchen Sie die Option „Passiv FTP" umzustellen. In manchen Fällen
funktioniert nur entweder die eine oder die andere Methode, je nach Konfiguration der
dazwischen liegenden Firewalls und NAT Router. Im schlimmsten Fall, wenn sich die
Konfigurationen von zwei beteiligten Routern widersprechen, kann sowohl aktiv als auch
passiv FTP fehlschlagen. Benutzen Sie wenn möglich immer ein gesichertes Protokoll wie
HTTPS oder SSH, oder bedienen Sie sich eines VPN Tunnels wenn Sie über das Internet
eine Verbindung in ein entferntes Gebäude herstellen.
Die IP Adresse, Netzmaske und Gateway müssen am Gerät im Setup Menü eingestellt
werden, um TCP/IP Verbindungen benutzen zu können. Das Gerät muss einmal neu
gestartet werden um Änderungen an den IP Einstellungen zu übernehmen.
In der Konfigurations-Software erfolgt dann der Verbindungs-Aufbau unter Angabe einer
IP Adresse oder eines DNS Namens. Diese Verbindungen können auch mit Namen
gespeichert werden, sodass die einmal eingegebenen Verbindungen später einfach aus einer
Liste ausgewählt werden können. Für Geräte ab Firmware Version 4.0.0 muss in diesem
Dialog außerdem das korrekte Passwort für den ‚admin' Account eingegeben werden, um
eine Verbindung herzustellen.
3.2.2 CEA-709 Geräte
Diese Geräte können auf drei verschiedene Arten konfiguriert werden:
Jede dieser Methoden hat gewisse Vorteile, aber auch Limits in der Anwendung. Diese
werden im Folgenden näher beschrieben.
®
3.2.2.1 LNS Verbindungen
Bei dieser Methode wird die Konfigurations-Software als Plug-In gestartet und die
Verbindung zum Gerät erfolgt direkt aus dem Netzwerk-Management heraus, über den
Kommunikations-Kanal der von LNS
daher über jede Schnittstelle, die von Ihrer LNS
Version 6.2

HTTP: Diese Methode verwendet dasselbe Protokoll wie für die Anzeige der
Webseite zur Anwendung kommt, daher sind keine weiteren Einstellungen im PC
oder in Routern notwendig. Es wird nur ein Port, üblicherweise 80, benutzt. Das
Gerät muss Firmware 4.6.0 oder neuer haben um diese Verbindungsmethode
verwenden zu können. LVIS-3E11x und LVIS-ME21x Geräte unterstützen
außerdem eine verschlüsselte Kommunikation über HTTPS (aktivieren Sie hierzu
die Option der sicheren Verbindung zusammen mit der HTTP Option).

SSH: LVIS-3E11x und LVIS-ME21x Geräte unterstützen eine verschlüsselte
Kommunikation über SSH. Damit muss nur ein einziger TCP Port zum Gerät
vorhanden sein (Port 22), über den dann die gesamte Kommunikation zwischen
PC und Gerät abläuft. Diese Variante kann verwendet werden, wenn der
Webserver am Gerät im Normalbetrieb aus Sicherheitsgründen deaktiviert ist und
die Verbindung über HTTP daher nicht verfügbar ist.

®
Über LNS (die Software läuft als Plug-In).

Über eine CEA-709 Verbindung (FT-10 oder CEA-852).

Über eine TCP/IP Verbindung, wie im vorigen Abschnitt beschrieben.
25
®
bereitgestellt wird. Die Verbindung funktioniert
®
Installation unterstützt wird.
