4.1.14 Anhängeranschluss
Anhängeranschluss - 13-Stift-Steckdosen
14406 Anhängerstecker
Stift
Farbe
3
Gelb
5
Grau/Orange
1
Schwarz/Violett
6
Grün
14
Braun
12
Rot
13
Braun
11
Grau/Braun
9
Blau/Rot
10
Grau/Gelb
8
Schwarz/Violett
Nicht
Nicht belegt
belegt
16
Schwarz/Violett

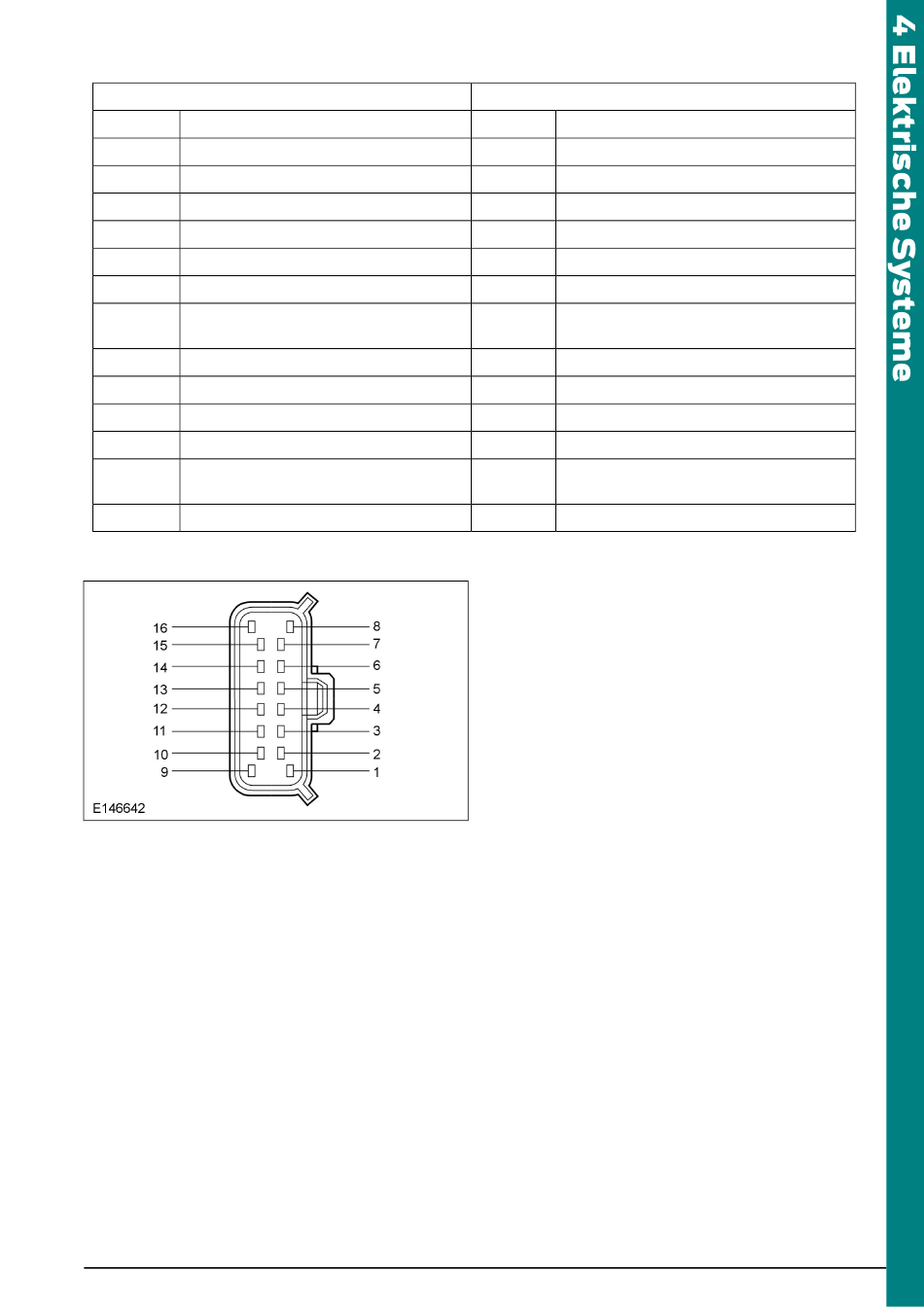

Anhängerschnittstellenstecker 14406
Eine zusätzliche Stromversorgung von seitlichen
Begrenzungsleuchten an einem Anhänger wird
vom Karosseriesteuergerät nicht unterstützt. Falls
diese erforderlich sind, müssen sie ebenfalls, wie
oben beschrieben, über separate Relais gesteuert
werden.
FORD TRANSIT CUSTOM 2012.75
13-Stift-Anhängerstecker
Stift
Beschreibung
1
Blinkleuchte links
2
Nebelschlussleuchte
3
Leuchtenmasse
4
Blinkleuchte rechts
5
Begrenzungsleuchte rechts
6
Bremsleuchten
7
Begrenzungsleuchte links, Kennzeichen-
leuchte
8
Rückwärtsfahrscheinwerfer
9
KL30 Stromversorgung
10
KL15 Zündung
11
Zündstrommasse KL15
12
Anhängererkennung
13
Stromversorgungsmasse
Publikations Datum: 04/2012
71
