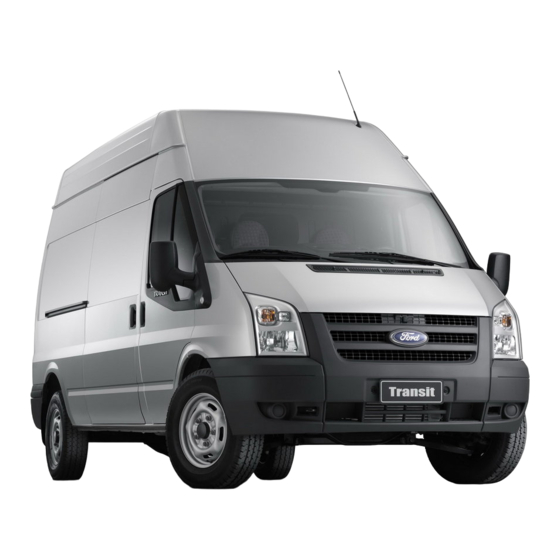

Seite 1 Tankstop-Kurzinfo Bedienungsanleitung FordTransit Motorhaube öffnen. Zum Entriegeln Schlüssel zuerst nach links drehen und die Motorhaube etwas anheben. Danach den Schlüssel bis zum Anschlag nach rechts drehen und die Haube öffnen. Nach dem Öffnen Schlüssel sofort abziehen. Tankdeckel öffnen. Tankklappe an der Griffmulde aufklappen. Zum Öffnen den Schlüssel im Tankverschluß...
Seite 2 Ford Fahrzeuge konzipiert. Sie entsprechen den Ford Maßstäben und sind für Ford Fahrzeuge bestimmt. Wir weisen darauf hin, daß andere als die oben genannten Ford Original−Teile und Zubehör einschließlich Motorcraft−Produkte, soweit Ford nicht etwas anderes ausdrücklich erklärt hat, trotz laufender Marktbeobachtung die Tauglichkeit und Sicherheit weder isoliert noch im Funktionszusammenhang mit unseren Fahrzeugen beurteilen können.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zum Kennenlernen Einleitung Instrumententafel Bedienung Sitze und Rückhaltesysteme Starten und Fahren Starten Fahren Selbsthilfetips Service Wartung und Pflege Technische Daten Stichwortverzeichnis...
Seite 4: Einleitung
• Informationen zu Ihrem Naviga− VORWORT tionssystem und der Telefon−Frei− Wir beglückwünschen Sie zu Ihrem sprechanlage finden Sie in den neuen Ford. Nehmen Sie sich bitte separaten Bedienungsanleitungen. etwas Zeit, um sich anhand der Be− dienungsanleitung mit Ihrem Fahr− Regelmäßige Wartung sichert den zeug vertraut zu machen.
Seite 5: Für Sicherheit Und Umwelt
Einleitung FÜR SICHERHEIT UND UMWELT Vorfahrt für die Umwelt Umweltschutz geht uns Achtungshinweise alle an. Hinweise, wie Sie in dieser durch den Umgang mit Bedienungsanleitung dem Fahrzeug und der Entsorgung Was schützt Sie und Ihre Mitfahrer? von Reinigungs− und Schmiermit− Was verhindert Schäden an Ihrem teln aktiv die Umwelt entlasten Auto? In dieser Bedienungsanlei−...
Seite 6 Einleitung Mit passivem Schutz sicherer Sicherheit durch Elektronik fahren Selbsttätige elektronische Steue− Die Risiken des Autofahrens lassen rungen in Ihrem Fahrzeug dienen sich nicht ausschließen, aber sie Ihrer Sicherheit. lassen sich dank moderner Technik Durch das Betreiben von mindern: elektronischen Geräten Bei einem Aufprall von vorn schüt−...
Seite 7: Einfahren
Einleitung EINFAHREN Für Ihr Fahrzeug gibt es keine be− sonderen Einfahr−Vorschriften. Fah− ren Sie einfach nicht allzu forsch während der ersten 1 500 km. Wechseln Sie öfter das Tempo, und schalten Sie frühzeitig in den näch− sthöheren Gang. Nicht untertourig fahren.
Seite 8: Instrumententafel
Instrumententafel Seite 51 Seite 50 Seite 21−22 Fernlicht/Blinker/ Hupe Außenlichtschalter/ Lichthupe Nebelscheinwerfer/ Seite 52, 53 Nebelschlußleuchte Seite 18 Wischerhebel Digitaluhr Seite 23 Seite 25 Leuchtweitenregler Seite 8−20 Warnblink− Kombi− anlage instrument Seite 49 Seite 25, 136−137 Zündschloß Park−Pilot Seite 50 Seite 24 Gangwahl−...
Seite 9 Instrumententafel Seite 26−28, 117−121 Je nach Modellvariante kann die Automatische Kupplungs− und Ausstattung und Einbaulage von Schaltbetätigung der abgebildeten Version abwei− chen. Die angegebenen Seitenzah− len behalten jedoch Gültigkeit. Audio System: siehe Ergänzung zur Bedienungs− anleitung Audio Systeme Seite 31 Lüftungsdüsen Seite 29−37 Heizung/Lüftung/...
Seite 10 Instrumententafel Benzinmotor Dieselmotor KOMBIINSTRUMENT Es gibt zwei Ausführungen der Instrumententafel. Die einzelnen Instrumente, Warn− und Kontroll− leuchten werden auf den nächsten Seiten beschrieben.
Seite 11 Das Fahrzeug kann mit eingeschränkter Motorlei− stung weitergefahren werden. Las− sen Sie das System sofort von einer Werkstatt überprüfen. Ein autori− sierter Ford Service Betrieb wird empfohlen. Kontrolleuchte Leuchtenausfall der Warnleuchte Airbag Leuchtet sie während der Fahrt, liegt eine Störung der Warnleuchte Airbag vor.
Seite 12 Aufleuchten die Funkti− onsbereitschaft des Systems. Leuchtet sie während der Fahrt, liegt eine Störung vor. Lassen Sie das System von einer Werkstatt überprüfen. Ein autorisierter Ford Service Betrieb wird empfohlen. Funktionsbeschreibung siehe im Abschnitt Airbag. Kontrolleuchte Blinker Blinkt bei eingeschaltetem Blinker.
Seite 13 Motors erlöschen. Leuchtet sie während der Fahrt auf, nicht benötigte Stromverbraucher ausschalten und schnellstmöglich eine Werkstatt aufsuchen. Ein auto− risierter Ford Service Betrieb wird empfohlen. Ist der Antriebsriemen vom Ladesystem beim Dieselmo− tor lose oder gerissen, fällt zusätz−...
Seite 14 Motor abstellen und Motorölstand kontrollieren. Fehlendes Öl sofort auffüllen. Fehlt kein Öl, nicht weiter− fahren. Motor von einer Werkstatt überprüfen lassen. Ein autorisierter Ford Service Betrieb wird empfohlen. Kontrolleuchte Wartungsintervall (Fahrzeuge mit Dieselmotor) Aufleuchten der Anzeige erinnert an den fälligen Service und wird von der Werkstatt nach ausgeführ−...
Seite 15 Bremsflüssigkeit. Sofort Bremsflüssigkeit im Vorratsbehälter bis MAX− Markierung auffüllen und Brems− anlage in einer Werkstatt prüfen lassen. Ein autorisierter Ford Ser− vice Betrieb wird empfohlen. Aufleuchten beim Fahren: Ein Bremskreis ist ausgefallen. Bevor Sie die Fahrt fortsetzen, Brems− system von einer Werkstatt über−...
Seite 16 Aufleuchten die Funkti− onsbereitschaft des Systems. Leuchtet sie während der Fahrt, liegt eine Störung vor. Lassen Sie das System von einer Werkstatt überprüfen. Ein autorisierter Ford Service Betrieb wird empfohlen. Die normale Bremswirkung ohne ABS bleibt erhalten. Wichtige Hinweise zum Fahren mit ABS finden Sie im Abschnitt Brem−...
Seite 17 Instrumententafel Warnleuchte Kraftstoffreserve Wenn sich die Warnleuchte ein− schaltet, bitte umgehend tanken. Kontrolleuchte Diesel−Vorglühen (Dieselmotoren) Leuchtet beim Einschalten der Zün− dung. Motor nicht starten, ehe die Leuchte erloschen ist. Weitere Informationen finden Sie im Kapitel Starten. Hinweis: Beachten Sie auch den Abschnitt Warnleuchte Motorrege−...
Seite 18 Instrumententafel Benzinmotor Dieselmotor Temperaturanzeige Zeigt die Temperatur des Motor− kühlmittels an. Bei normaler Be− triebstemperatur des Motors steht der Zeiger im mittleren Bereich der Anzeige.
Seite 19 Instrumententafel Bewegt sich der Zeiger in den roten Bereich, droht Motorüberhitzung. Bei Fahrzeugen mit Dieselmotor setzt ein Notlaufprogramm ein, das den Betrieb des Fahrzeugs weiter− hin ermöglicht. Dieser ist jedoch eingeschränkt. Weitere Information finden Sie im Kapitel Selbsthilfetips sowie in Wartung und Pflege.
Seite 20 Instrumententafel Digitaluhr Zeiteinstellung Zuerst Zündung einschalten (Posi− tion I oder II). • Den linken Einstellknopf minde− stens drei Sekunden gedrückt hal− ten, bis die Uhrzeit auf der Anzeige blinkt. • Den linken Einstellknopf erneut drücken, um zwischen Minuten und Stunden zu wechseln. •...
Seite 21 Instrumententafel Geschwindigkeitsmesser Zeigt die momentane Geschwindig− keit an. Hinweis: Die Funktion des Ge− schwindigkeitsmessers wird von der am Fahrzeug verwendeten Reifen− größe beeinflusst. Wird eine Reifen− größe verwendet, die von der werkseitig verbauten Größe ab− weicht (der Durchmesser, nicht die Breite), lassen Sie das Motorrege−...
Seite 22 Instrumententafel Tankanzeige Leer Bei vollem Tank wird erst nach ei− ner längeren Fahrstrecke eine Ab− nahme der Kraftstoffmenge durch Absinken der Nadel angezeigt. Da im Tank Restkraftstoff verbleibt, kann die nachfüllbare Menge gerin− ger sein als der angegebene Tankin− halt. Wird durch die Warnleuchte Kraft−...
Seite 23: Bedienungselemente
Bedienung BEDIENUNGSELEMENTE Lichtschalter Außenlicht Ausstattungsabhängig ertönt ein akustisches Signal, wenn die Fah− rertür bei eingeschaltetem Außen− licht geöffnet wird. Licht aus Grundstellung des Schalters. Standlicht Schalter eine Stufe nach rechts dre− hen. Abblendlicht Schalter bei eingeschalteter Zün− dung zwei Stufen nach rechts dre− hen.
Seite 24 Bedienung Nebelscheinwerfer Abblendlicht einschalten und Schal− ter eine Stufe herausziehen. Die Kontrolleuchte Nebelschein− werfer leuchtet bei eingeschalteter Funktion. Nebelscheinwerfer dürfen nur bei erheblicher Sichtbe− hinderung durch Nebel, Schnee oder Regen eingeschaltet werden. Nebelscheinwerfer und Nebelschlußleuchten Außenlicht einschalten und Schal− ter zwei Stufen herausziehen. Bei Fahrzeugen ohne Nebelschein−...
Seite 25 Bedienung Scheinwerfer− Leuchtweitenregler Die Leuchtweite der Scheinwerfer kann der Fahrzeugbeladung ent− sprechend angepaßt werden. Zum Absenken des Lichtkegels Rändelrad nach unten und zum An− heben nach oben drehen. Bei unbeladenem Fahrzeug muß der Regler auf Position 0 stehen. Bei teil− bzw. vollbeladenem Fahr− zeug soll die Fahrbahnausleuchtung zwischen 35 und 100 m betragen.
Seite 26 Bedienung Außenspiegel elektrisch einstell− und beheizbar Außenspiegel über den Steuer− schalter entsprechend einstellen. Linker Rechter Danach Schalter zurück in die Mit− Spiegel Spiegel telposition drehen. Die Außenspiegel werden beheizt, sobald die Heckscheibenheizung eingeschaltet ist. Bei Fahrzeugen ohne Heckschei− Spiegel−Kipprichtung benheizung kann das Heizelement in den Außenspiegeln separat ein−...
Seite 27 Bedienung Außenspiegel mit Weitwinkel−Sicht Diese Außenspiegel verringern den sogenannten toten Blickwinkel nach hinten. Die Objekte im Spiegel erscheinen kleiner und damit weiter entfernt als sie in Wirklichkeit sind. Daher ist ein Abschätzen des Abstandes zu nachfolgenden Fahrzeugen mit den Außenspiegeln nur bedingt möglich.
Seite 28 Bedienung Taste Taste Taste Rückwärtsgang Neutral Fahren (Drive) Anzeige Taste Ganganzeige Fahrprogramm Fahrprogramm− auswahl Bedieneinheit zur automatischen Kupplungs− und Schaltbetätigung R = Rückwärtsgang Rückwärtsgang nur bei ste− hendem Fahrzeug und Leerlaufdrehzahl einlegen. Drücken Sie zweimal kurz hinter− einander auf die Taste R, um die Fahrstufe zu wählen.
Seite 29 Bedienung N = Neutral In der Neutralstellung N ist kein Gang eingelegt und es erfolgt keine Kraftübertragung auf die Antriebs− räder. Drücken Sie die Taste N, um die Neutralstellung zu wählen. Die Kontrolleuchte über der Taste leuchtet, um das Drücken der Taste zu bestätigen.
Seite 30 Bedienung Fahrprogramm wählen Drücken Sie die Taste MODE, um zwischen den Fahrprogrammen Last (1), Winter (2) oder Economy (3) zu wählen. Das Symbol des ge− wählten Fahrprogramms leuchtet in der Anzeige. Weitere Informationen finden Sie im Kapitel Fahren. Ganganzeige Zeigt N für die Neutralstellung oder R für den Rückwärtsgang.
Seite 31: Heizung Und Lüftung
Bedienung HEIZUNG UND LÜFTUNG Die verbrauchte Luft strömt durch Luftaustrittsklappen nach außen. Luftaustausch Ein Blockieren der Luftaustritts− klappen kann zum Beschlagen der Frischluft strömt durch Lufteinlaß− Scheiben führen. schlitze vor der Frontscheibe in den Fahrgastraum. Halten Sie bitte die Einlaßschlitze frei von Schnee, Laub u.
Seite 32 Bedienung Zwangsbelüftung Ein kontinuierlicher Luftstrom zu den Seitenfenstern hilft, diese unter normalen Bedingungen beschlagfrei zu halten und sorgt für ständigen Luftaustausch. Unter bestimmten Umständen kann es zu einem Beschlagen der Schei− ben kommen. Durch Nachregeln des Verteilungsreglers können die Scheiben beschlagfrei gehalten wer− den.
Seite 33: Instrument
Bedienung Seitenfenster Entfrosterdüsen Mitteldüsen Entfrosterdüsen (verstellbar) Fußraum Seitendüsen (verstellbar) Links Rechts Oben Luftverteilung Menge und Richtung der ausströ− menden Luft lassen sich mit dem Regler an der Instrumententafel und an den Mittel− und Seitendüsen Unten einstellen. Mittel− und Seitendüsen Nach Bedarf einstellen. Links Rechts Oben...
Seite 34 Bedienung Luftverteilungsregler Dieser Drehknopf regelt die Luft− verteilung über die Positionen: Kopfraum Der Hauptluftstrom strömt in den Kopfraum. Fußraum Der Hauptluftstrom strömt in den vorderen und hinteren Fußraum, ein geringer Anteil zur Front− scheibe. Frontscheibe Die gesamte Luft strömt gegen die Frontscheibe.
Seite 35 Bedienung Gebläse Bei abgeschaltetem Gebläse ist die Belüftung des Fahrzeugs von der Fahrgeschwindigkeit abhängig. Um die Luftmenge zu erhöhen, wählen Sie eine höhere Schalter− stellung. In Position ist das Gebläse abge− schaltet. Scheiben entfrosten/ beschlagfrei halten Temperaturregler ganz auf Warm, Verteilungsregler auf und Ge−...
Seite 36 Bedienung Komfortposition bei kalter Witterung Reicht die Regler−Stellung nicht aus, um die Scheibe beschlagfrei zu halten, wählen Sie eine Position zwischen . Für eine maxi− male Luftzufuhr zum Fußraum oder zur Frontscheibe die Mittel− und Seitendüsen schließen. Stellen Sie Luftmenge und Temperatur nach Belieben ein.
Seite 37 Bedienung KLIMAANLAGE Der Betrieb der Klimaanlage verbraucht Energie, die vom Hinweis: Die Klimaanlage arbeitet Motor erzeugt wird. Dies führt zu nur bei Temperaturen über +4 ºC, einem erhöhten Kraftstoffver− bei laufendem Motor und einge− brauch. Schalten Sie die Klimaan− schaltetem Gebläse. Fenster ganz lage aus, wenn sie nicht benötigt schließen.
Seite 38 Bedienung Klimaanlage einschalten Gebläseschalter Zum Ein−/Ausschalten Gebläse− Umluft Außenluft schalter drücken. Die Kontroll− leuchte im Schalter zeigt an, wenn die Klimaanlage eingeschaltet ist. Damit die Klimaanlage arbeitet, muß der Motor laufen. Ein/Aus (drücken) Kontrolleuchte Klimaanlage Kühlen mit Außenluft Bei trockenem Wetter und hoher Außentemperatur Klimaanlage und Gebläse einschalten.
Seite 39 Bedienung Scheiben entfeuchten/ beschlagfrei halten Verteilungsregler auf stellen und Außenluft wählen. Bei Temperatu− ren über 4 °C schaltet sich die Kli− maanlage automatisch ein, wenn der Verteilungsregler auf gestellt wird. Die Kontrolleuchte im Schal− ter leuchtet hierbei nicht auf. Entfeuchten der Luft in Position Bei Temperaturen über 4 °C schaltet sich die Klimaanlage auto−...
Seite 40: Standheizung
Bedienung STANDHEIZUNG Bei richtiger Anwendung ergeben sich folgende Vorteile: Die Standheizung arbeitet unabhän− • Der Innenraum des Fahrzeugs gig von der Fahrzeugheizung, in− dem sie den Kühlmittelkreislauf des wird vorgewärmt. Motors erwärmt. Sie wird über den • Bei Frost sind die Scheiben abge− Kraftstoffbehälter des Fahrzeugs taut und dem Beschlagen wird vor−...
Seite 41 Bedienung Uhrzeit einstellen Taste P für mindestens 3 Sekunden drücken bis im Display die Uhrzeit blinkt. Mit der Taste oder Minuten einstellen. Zum schnelle− ren Vor− oder Rücklauf Taste oder gedrückt halten. Nach dem Einstellen innerhalb von 5 Sekunden Taste P kurz drücken. Die Uhrzeit wird im Display ange−...
Seite 42 Bedienung Manueller Heizbetrieb Wenn die Stromversorgung der Standheizung unterbro− chen war, blinken alle Symbole im Display. In diesem Zustand kann das Heizgerät nicht eingeschaltet werden. Stellen Sie zuerst die ak− tuelle Uhrzeit wieder ein. Heizgerät einschalten Vor dem Einschalten bzw. dem Programmieren des Heizbetriebes den Temperatur−...
Seite 43 Bedienung Heizgerät ausschalten Das Heizgerät kann während des Betriebes jederzeit manuell ausge− schaltet werden. Dazu Taste drücken. Nach 3−minütiger Nach− laufzeit schaltet sich das Heizgerät aus. Die Uhrzeit wird im Display an− gezeigt. Standheizung mindestens drei Minuten vor dem Be− tanken des Fahrzeugs ausschal−...
Seite 44 Bedienung Programmierbarer Heizbetrieb Vor dem Einschalten bzw. dem Programmieren des Heizbetriebes den Temperatur− regler der Fahrzeugheizung ganz auf Warm stellen und den Geblä− seregler auf die erste Stufe dre− hen. Es können bis zu drei verschiedene Vorwahlzeiten programmiert wer− den. Wenn die Stromversorgung der Standheizung unterbro−...
Seite 45 Die Störabschaltung läßt sich durch kurzes Aus− und Wiedereinschalten aufheben. Die Standheizung nicht mehr als zweimal aus− und wieder einschalten. Zündet sie dann immer noch nicht, Störung durch eine Werkstatt beheben las− sen. Ein autorisierter Ford Ser− vice Betrieb wird empfohlen.
Seite 46 Dabei wird bei stehendem Motor die Batterie ent− laden. Bei Verwendung von Zusatzgeräten vorgeschriebenen Stecker aus dem Ford Zubehör verwenden oder ei− nen passenden Stecker, der der SAE−Norm entspricht. Ascher vorn Zum Öffnen aufklappen. Zum Entleeren Ascher an der geöff−...
Seite 47 Bedienung Getränkehalter Getränkehalter beim Fahren nicht für heiße Getränke be− nutzen (Verbrühungsgefahr). Instrumententafel Fach herunterklappen. Ablage Beifahrerseite...
Seite 48: Fahrtenschreiber Für Zwei Fahrer
Bedienung FAHRTENSCHREIBER FÜR ZWEI FAHRER Der Fahrtenschreiber läßt sich mit dem linken Schalter für den ersten und mit dem rechten Schalter für den zweiten Fahrer einschalten. Die Kontrolleuchten unterhalb der Schalter zeigen an, welcher Modus für den jeweiligen Fahrer gewählt ist.
Seite 49 Bedienung Zum Öffnen kurz auf die Mitte des Gerätes unterhalb des Displays drücken und nach vorne herauszie− hen. Der Fahrtenschreiber kann nur bei Fahrzeugstillstand und eingeschalteter Zündung ge− öffnet werden. Kilometeranzeige im Fahrtenschreiber Zeigt entweder die Zahl der insge− samt gefahrenen Kilometer an oder die Länge von Teilstrecken.
Seite 50 Bedienung Digitaluhr im Fahrtenschreiber Zuerst die Zündung einschalten. Zum Einstellen der Uhrzeit und des Datums zuerst den Fahrtenschrei− ber öffnen. Taste D für mindestens drei Sekunden drücken, bis die An− zeige für Stunden blinkt. Um 1 Stunde weiterzustellen, Taste drücken. Für schnellen Vorlauf Taste gedrückt halten.
Seite 51 Bedienung LENKRAD/LENKSÄULE II Zündung ist eingeschaltet, Warn− und Kontrolleuchten leuch− ten auf. Schlüsselstellung II ist die Lenkrad−/Zündschloß Stellung für den normalen Fahrbe− Das Lenkrad−/Zündschloß hat fol− trieb und die vorgeschriebene Posi− gende Positionen: tion beim Abschleppen. 0 Zündung ausgeschaltet und III Der Anlasser wird betätigt.
Seite 52 Bedienung Hupe Nabenpolster im Lenkrad drücken. Funktioniert auch bei ausgeschalte− ter Zündung. Gangwahl−Schalter (Automatische Kupplungs− und Schaltbetätigung) Drücken Sie einmal auf einen der Gangwahl−Schalter (+ oder − ), um vom automatischen in den manu− ellen Schaltbetrieb zu wechseln. Wenn der manuelle Schaltbetrieb gewählt ist, drücken Sie +, um Hochzuschalten.
Seite 53 Bedienung Multifunktionshebel Für nachfolgende Funktionen Zün− dung einschalten. Blinker rechts Hebel nach oben drücken. Blinker links Hebel nach unten drücken. Fernlicht/Abblendlicht Hebel zum Lenkrad ziehen. Zum Zurückschalten auf Abblendlicht Hebel noch einmal zum Lenkrad ziehen. Lichthupe Hebel leicht zum Lenkrad ziehen.
Seite 54 Bedienung Wischerhebel Für nachfolgende Funktionen Zün− dung einschalten. Frontscheibe • Intervall wischen Hebel in die erste Position nach oben drücken. • Langsam wischen Hebel in die zweite Position nach oben drücken. • Schnell wischen Hebel in die dritte Position nach oben drücken.
Seite 55 Bedienung • Waschen Solange der Knopf gedrückt wird, arbeitet die Waschanlage. Die Waschanlage höchstens 10 Sekunden lang und nicht bei leerem Vorratsbehälter betäti− gen. Heckscheibe • Intervall wischen Hebel eine Stufe zum Lenkrad zie− hen. • Waschen Hebel zwei Stufen zum Lenkrad zie− hen und halten.
Seite 56 Bedienung Front− und Heckscheibenheizung Zur schnellen Enteisung sowie ge− gen Beschlagbildung der Front− und Heckscheibe. Sie sollte nur bei Be− darf eingeschaltet werden. Druckschalter Heckscheibenheizung Zuerst Zündung einschalten. Zum Ein−/Ausschalten Taste drük− ken. Die Kontrolleuchte in der Ta− ste zeigt die Funktion an. Elektrisch einstellbare Außenspie−...
Seite 57 Fahrt, liegt eine Störung des Systems vor. Bei einer Störung wird das System ab− geschaltet. Lassen Sie das System von einer Werkstatt prüfen. Ein au− torisierter Ford Service Betrieb wird empfohlen. Weitere Informationen finden Sie im Abschnitt Antriebsschlupf−Rege− lung.
Seite 58: Dachbereich
Bedienung DACHBEREICH Innenleuchten Die Innenleuchten haben drei Schaltstellungen: Ein, Aus, Türkon− takt. Fahrzeuge mit Zentral−/ Doppelverriegelung Türkontakt Die Innenbeleuchtung bleibt in der Schaltstellung Türkontakt nach dem Schließen der Türen noch eine Weile an. Sie erlischt sofort beim Einschalten der Zündung. Beim Ausschalten der Zündung schaltet sich die Innenbeleuchtung ein.
Seite 59 Fahrzeuge mit Notaus− stieg geeignet ist, beachten Sie die Anweisungen des Herstellers oder wenden Sie sich an eine Werkstatt. Ein autorisierter Ford Service Betrieb wird empfohlen. Hinweis: Fahrzeuge mit einem Notausstieg im Dach sind mit einem Hammer ausgestattet, mit dem im Notfall das Glas zertrümmert wer−...
Seite 60 Bedienung Bei elektrischem Schiebe− dach bzw. elektrischem Fensterheber stets darauf achten, dass kein Hindernis den Schließ− weg blockiert und dass sich keine Kinder bzw. mitgeführten Tiere in unmittelbarer Nähe des zu betäti− genden Fensters/Schiebedaches befinden. Verletzungsgefahr! Aus Sicherheitsgründen sollten Kinder nicht alleine im Wagen bleiben.
Seite 61 Bedienung Schiebedach Grundeinstellung Anheben/ Absenken/ öffnen schließen Bevor das Schiebedach das erste Mal benutzt wird oder nachdem die Verbindung zur Fahrzeug−Batterie unterbrochen war, müssen die End− positionen des Schiebedachs pro− grammiert werden. Speicherplätze Vollständig Drücken und halten Sie die Taste schließen , bis das Schiebedach vollständig geschlossen ist.
Seite 62 Bedienung Schiebedach schließen Anheben/ Absenken/ öffnen schließen Drücken und halten Sie die Taste , um das Dach nach vorn zu schie− ben. Lassen Sie die Taste los, wenn die gewünschte Position erreicht ist. Zum automatischen Schließen Speicherplätze Vollständig drücken Sie einmal kurz die Taste schließen .
Seite 63 Bedienung Klemmschutz Schiebedach Das Schiebedach wird beim Schlie− ßen automatisch angehalten und öffnet sich wieder, wenn ein Hin− dernis den Schließweg blockiert. Unachtsames Schließen des Schiebedachs kann den Klemmschutz außer Kraft setzen und zu Verletzungen führen. Automatische Schließfunktion Wird die Zündung bei geöffnetem Schiebedach ausgeschaltet, ertönt ein akustisches Signal.
Seite 64 Bedienung Innenspiegel Zum Abblenden bei Nachtfahrt den Spiegelhebel nach hinten ziehen. Sonnenblenden Die Sonnenblenden können aus dem Halteklipp gelöst und zur Seite geschwenkt werden.
Seite 65 Bedienung Ablagefach vorderer Dachbereich Keine festen Gegenstände im Ablagefach oberhalb der Vordersitze verstauen. Es besteht Verletzungsgefahr bei Unfällen. Fahrzeug mit mittelhohem Dach Zum Öffnen, Drehclip gegen den Uhrzeigersinn drehen. Fahrzeug mit Hochdach Zum Öffnen, Drehclips gegen den Uhrzeigersinn drehen.
Seite 66 Bedienung TÜREN Außenspiegel manuell einstellbar Spiegelglas des Außenspiegels in die gewünschte Richtung drücken. Außenspiegel mit Weitwinkel−Sicht Diese Außenspiegel verringern den sogenannten toten Blickwinkel nach hinten. Die Objekte im Spiegel er− scheinen kleiner und damit Weitwinkel−Spiegel weiter entfernt als sie in Wirklich− keit sind.
Seite 67 Bedienung Elektrische Fensterheber Für nachfolgende Funktionen Zün− dung einschalten. Bei elektrischem Schiebe− dach bzw. elektrischem Fensterheber stets darauf achten, dass kein Hindernis den Schließ− weg blockiert und dass sich keine Kinder bzw. mitgeführten Tiere in unmittelbarer Nähe des zu betäti− genden Fensters/Schiebedaches befinden.
Seite 68 Bedienung Beleuchtete Trittstufen Strahler schalten beim Öffnen und Schließen der Türen automatisch ein und aus. Bei Fahrzeugen mit Funk−Fernbe− dienung schalten die Strahler beim Betätigung der Entriegelungstasten ein. Sie erlöschen automatisch nach einer Weile. Schiebefenster Zum Öffnen und Verstellen den En− triegelungsgriff im Uhrzeigersinn drehen und Fenster schieben.
Seite 69 Bedienung Verbandskasten und Warndreieck Kastenwagen, Kombi, Pritsche, Fahrgestell Verbandskasten und Warndreieck in der Ablage der Fahrertür aufbewah− ren. Platz für einen Verbandskasten be− findet sich unterhalb der zweiten Sitzreihe. Warndreieck in der Ab− lage der Fahrertür aufbewahren.
Seite 70 Bedienung MITTELKONSOLE Schaltgetriebe Der Rückwärtsgang darf nur bei stehendem Fahrzeug eingelegt werden. Beim Zurückschalten vom 5. in den 4. Gang keine Sei− tenkraft nach links ausüben, um nicht versehentlich den 2. Gang einzulegen. 5−Gang Schaltgetriebe Zum Einlegen des Rückwärtsganges den Schalthebel von der Neutral− stellung gegen den Federdruck bis zum Anschlag nach rechts und dann nach hinten führen.
Seite 71 Schlösser an Ihrem Fahrzeug betä− tigt werden. Geht ein Schlüssel ver− loren, können Sie unter Angabe der Schlüsselnummer (auf der mitgelie− ferten Plakette) beim Ford Händler Ersatz bekommen. Einen Zweitschlüssel sollten Sie im− mer bei sich haben, damit Sie sich nicht ausschließen können.
Seite 72 Bedienung Hintere Türen (Pritsche/Fahrgestell mit Doppelkabine, 4−türig) An den hinteren Türen wird der Hintere Türen Türhebel beim Aussteigen hineinge− weiß = geschlossen drückt. Die Tür ist nach dem Zu− schlagen verriegelt, am Ende des Hebels erscheint eine weiße Mar− kierung. Zum Aktivieren der Diebstahlwarn−...
Seite 73 Bedienung Kindersicherung Den Hebel hinten an der Schiebetür mit einem flachen Schraubendreher nach innen drehen. Die Tür läßt sich nur noch von außen öffnen. Zum Entriegeln Hebel nach außen ver− offen drehen. riegelt Doppelflügel−Hecktüren Zum Öffnen der rechten Tür von außen den Türgriff ziehen.
Seite 74 Bedienung Zum Öffnen der linken Flügeltür Türgriff an der Türinnenseite zie− hen. Die Türen lassen sich auf 180° öff− nen. Dazu den orangen Knopf an der Tür drücken, wenn sie sich in der 90°−Stellung befindet. Die Tür− ansteller rasten beim Schließen der Tür wieder ein.
Seite 75 öffnen, indem der Sperrhebel im Ausschnitt der Türverkleidung nach oben gedrückt wird. Niemals mit offener Heck− schwingtür fahren. Für extrem kalte Temperaturen bie− tet Ford spezielle Ausstelldämpfer an. Bitte wenden Sie sich an Ihren Ford Händler für weitere Informa− tionen.
Seite 76 Bedienung Heckklappen Pritsche Zum Öffnen Hebel nach unten zie− hen. Haltekabel halten die Klappen in waagerechter Position. Zum Beladen mit schweren Gegen− ständen Haltekabel vom Befesti− gungsring lösen und Klappe vorsichtig ganz herablassen. Keine schweren Lasten direkt auf die Heckklappe legen.
Seite 77 Bedienung Tankverschluß Tankklappe an der Griffmulde auf− klappen. Zum Öffnen den Schlüssel im Tankverschluß gegen den Uhr− zeigersinn drehen (ungefähr eine viertel Drehung). Dann Tankver− schluß abnehmen. Beim Entfernen des Tankdeckels kann es zu einem Zischgeräusch kommen, dies ist ganz normal und unbedenklich.
Seite 78: Zentralverriegelung
Bedienung ZENTRALVERRIEGELUNG Verriegeln Die Zentralverriegelung kann an der Fahrertür betätigt werden. Bei Fahrzeugen mit Hecktüren/Heck− klappe kann sie auch am Heck betä− tigt werden. Stellen Sie sicher, daß alle Türen geschlossen sind, um eine ord− nungsgemäße Verriegelung aller Tü− ren zu gewährleisten. Von außen wird das Verriegelungs−...
Seite 79 Bedienung Entriegeln Bus, Kombi, Pritsche, Fahrgestell Schlüssel an der Fahrertür einmal in Fahrtrichtung drehen oder von innen den Türöffnungshebel an die− ser Tür ziehen. Alle Türen werden entriegelt. An Fahrzeugen mit Hecktüren/ Heckklappe den Schlüssel an der Hecktür/Heckklappe einmal im Uhr− zeigersinn drehen oder von innen den Verriegelungsknopf auf dre−...
Seite 80 Bedienung Zentralverriegelung mit Doppelschließung Das System dient als zusätzliche Diebstahlsicherung und verhindert das Öffnen der Türen von innen. Doppelschließung nicht ak− tivieren, wenn sich jemand im Fahrzeug befindet. Doppelschließen ist nur möglich, Öffnen von innen nicht möglich wenn alle Türen geschlossen sind. Einschalten Fahrertür Schlüssel an Fahrer−...
Seite 81 Bedienung Ein zweimaliges Aufleuchten der Blinkleuchten bestätigt das Aktivie− ren der Doppelschließung. Wurde die Doppelschließung betä− tigt, ist auch die Diebstahlwarnan− lage aktiviert. Die Diebstahlwarnanlage ohne In− nenraumschutz kann auch unab− hängig von der Doppelschließung aktiviert werden, indem der Schlüs− sel nur in Position (2) gedreht wird.
Seite 82: Funkfernbedienung
Bedienung FUNK−FERNBEDIENUNG Unbeabsichtigtes Betätigen der Taste oder der Taste entriegelt das Fahrzeug bzw. den Gepäckraum auch, wenn die Fernbedienung nicht auf das Fahr− zeug gerichtet ist (z. B. in der Ta− sche). Das System ist drei Sekunden nach− dem die Zündung ausgeschaltet ist betriebsfähig.
Seite 83 Bedienung Türen entriegeln Kastenwagen Taste einmal drücken: Die Dop− pelverriegelung und die Diebstahl− warnanlage werden deaktiviert, sowie die Fahrer− und Beifahrertür entriegelt. Taste zweimal innerhalb von drei Sekunden drücken: Alle Türen werden entriegelt. Hecktüren entriegeln Zum Entriegeln der Hecktüren und der Schiebetür Taste einmal drücken.
Seite 84 Zur Funktionskontrolle leuchten die Blinkleuchten zweimal auf. Doppelschließung nicht ak− tivieren, wenn sich jemand im Fahrzeug befindet. Funk−Fernbedienung programmieren Bis zu vier Funk−Fernbedienungen (einschließlich der mit dem Fahr− zeug ausgelieferten) können pro− grammiert werden. Bitte wenden Sie sich an Ihren Ford Händler.
Seite 85 Bedienung Batterie wechseln Wenn die Funk−Reichweite des Sen− ders im Schlüssel dauerhaft nach− läßt, muß die Batterie (Batterie−Typ 3V CR 2032) erneuert werden. Gehen Sie wie folgt vor: • Sendereinheit mit einem flachen Gegenstand (z.B. einem Schrauben− dreher) trennen. • Batterie vorsichtig mit dem fla− chen Gegenstand aus der Halterung lösen.
Seite 86: Elektronische Wegfahrsperre
Zum Codieren zusätzlicher Schlüs− sel benötigen Sie zwei gültige Schlüssel. Geht ein Schlüssel verloren, brin− gen Sie alle restlichen Schlüssel zu Ihrem Ford Händler, damit der Schlüssel kostenpflichtig ersetzt und zusammen mit den übrigen Schlüsseln neu codiert werden kann. Automatisches Einschalten Nach Ausschalten der Zündung...
Seite 87 Bedienung Automatisches Ausschalten Wird die Zündung mit einem gülti− gen Schlüssel eingeschaltet, de− aktiviert sich das System, die Kontrolleuchte leuchtet für drei Se− kunden und erlischt anschließend. Blinkt sie stattdessen ca. eine Mi− nute lang in schnellem Rhythmus, bzw. leuchtet sie konstant für ca. eine Minute und wechselt dann zu unregelmäßigem Blinken, wurde der Schlüsselcode nicht erkannt.
Seite 88 Bedienung Schlüssel−Codierung Mit zwei für Ihr Fahrzeug codierten Schlüsseln lassen sich insgesamt maximal acht Schlüssel codieren: Die folgenden Punkte müssen in− nerhalb von jeweils 5 Sekunden erfolgen. 1. Den ersten Schlüssel ins Zünd− schloß stecken und auf Position II drehen. 2.
Seite 89 Bedienung Geht ein Schlüssel verloren, die Codierung der verblei− benden Schlüssel unbedingt lö− schen und anschließend neu co− dieren. Besitzen Sie nur noch ei− nen gültigen Schlüssel, fragen Sie Ihren Händler. Löschen der Codierung Mit zwei für Ihr Fahrzeug codierten Schlüsseln können Sie alle weiteren codierten Schlüssel unbrauchbar machen, z.
Seite 90 Bedienung DIEBSTAHLWARNANLAGE Die Anlage dient zur Abschreckung vor unbefugtem Öffnen von Türen, Motorhaube und Hecktür sowie Ausbau des Radios. Einschalten Die Warnanlage wird beim Abschlie− ßen des Fahrzeuges an der Fahrer− tür eingeschaltet. Schlüssel dabei bis zum Anschlag drehen und in dieser Stellung eine Sekunde hal−...
Seite 91 Bedienung Alarm Unbefugtes Öffnen einer Tür, der Motorhaube oder des Laderaumes löst für 30 Sekunden akustischen Alarm aus. Zusätzlich wird für die Dauer von fünf Minuten ein opti− scher Alarm über die Warnblinkan− lage gegeben. Der Versuch, die Zündung einzu− schalten oder das Radio auszu−...
Seite 92: Sitze Und Rückhaltesysteme
Sitze und Rückhaltesysteme SITZE max. 30º Die richtige Sitzposition Die Sitze, Kopfstützen, Gurte und Airbag(s) dienen dem Schutz der Insassen. Nur wenn alle Systemteile optimal zusammenwirken, können sie große Sicherheit bieten. Beach− ten Sie deshalb folgende Punkte: • Möglichst aufrecht sitzen, dabei muß...
Seite 93 Sitze und Rückhaltesysteme Sitze nie während der Fahrt einstellen. Längsverstellung Zum Verschieben der Sitze, Bügel an der Sitzvorderkante nach oben ziehen. Damit der Sitz in der ge− wünschten Position einrasten kann, den Sitz leicht vor− und zurückbe− wegen. Rückenstütze einstellen Mit der Handpumpe an der Innen−...
Seite 94 Sitze und Rückhaltesysteme Sitz hinten neigen Den Sitz etwas entlasten und hin− teren Hebel an der Sitzaußenseite nach oben ziehen. Den hinteren Neigungswinkel nach Bedarf ein− stellen. Lehnenneigung einstellen Seitliches Handrad drehen. Armlehnen Die Armlehnen lassen sich hoch− klappen. Ausstattungsabhängig können sie mit dem Knopf unter−...
Seite 95 Sitze und Rückhaltesysteme Kopfstützen Einstellbare Kopfstützen durch Zie− hen oder Drücken in der Höhe ver− stellen. Die Kopfstützen lassen sich ganz herausziehen, wenn der Sperr− knopf an beiden Rosetten gedrückt wird. Kopfstützen möglichst so einstellen, daß die Oberkan− ten von Kopf und Kopfstütze auf gleicher Höhe sind.
Seite 96 Sitze und Rückhaltesysteme Rücksitze Die hinteren Kopfstützen immer in die hochgestellte Position bringen, wenn der Rück− sitz von einem Passagier oder für ein Kinder−Rückhaltesystem be− nutzt wird. Gepäck und andere Gegen− stände möglichst dicht und flach an der Rücksitzlehne plazie− ren.
Seite 97 Sitze und Rückhaltesysteme Sitzbänke ausbauen Werden verschraubte Sitze oder Halterungen im Fahr− zeugboden entfernt, unbedingt die Schraublöcher im Fahrzeug− boden verschließen. Durch Sog− wirkung können Abgase in den Fahrzeuginnenraum gelangen. Zusammenklappbare Rücksitzbank Beide Schlaufen unten an der Rück− seite der Sitzlehne hochziehen und halten.
Seite 98 Sitze und Rückhaltesysteme Vorsicht beim Entfernen der Sitz− bank aus dem Fahrzeug. Das Ge− wicht der Bank beträgt 89 kg. Sitzbank an einem trockenen und sicheren Platz verstauen. Einbau in umgekehrter Reihenfolge. Beim Einbau auf sicheres Einrasten von Sitzgestell und Rückenlehnen achten. SICHERHEITSGURTE Sicherheitsgurte bzw.
Seite 99 Sitze und Rückhaltesysteme Anlegen der Dreipunkt− Automatikgurte Gurt gleichmäßig abrollen. Beim ruckartigen Ziehen oder wenn das Fahrzeug schräg steht, kann der Gurt blockieren. Der Schultergurt soll über die Schultermitte führen und der un− tere Gurtteil tief auf der Hüfte und nicht auf dem Bauch liegen.
Seite 100 Sitze und Rückhaltesysteme Der Beckengurt sollte bequem über die Hüfte und tief unter dem Bauch verlaufen. Der Schultergurt sollte zwischen den Brüsten und seitlich am Bauch vorbeigeführt werden. Platzieren Sie niemals irgendwelche Gegenstände zwischen Körper und Sicherheitsgurt, um im Falle eines Unfalls den Aufprall abzudämpfen.
Seite 101 Sitze und Rückhaltesysteme Aufrollbare Beckengurte hinten (Pritsche/Fahrgestell mit vier Türen) Gurt anlegen, Verschlußzunge hör− bar einrasten. Der Gurt soll in Hüfthöhe am Kör− per anliegen. Höheneinstellung der vorderen Gurte Keinesfalls darf der Sicherheitsgurt am Hals anliegen. Zum Einstellen Sperrtaste oben am Türholm drük− ken und die Gurtumlenkung so po−...
Seite 102 ölen, zu reparieren oder zu verändern. Überdehnte Sicherheitsgurte als Folge eines Unfalls in einer Werk− statt auswechseln und alle Halte− punkte prüfen lassen. Ein autori− sierter Ford Service Betrieb wird empfohlen. Reinigen Milde Reinigungsmittel und klares, handwarmes Wasser benutzen. Gurte anschließend nur trockenrei−...
Seite 103 Sitze und Rückhaltesysteme AIRBAG Airbags können im Falle einer star− ken Kollision zusammen mit den Si− cherheitsgurten helfen, das Risiko schwerer Verletzungen zu mindern. Äußerste Gefahr! Ein Rück− haltesystem für Kinder nie− mals auf einem Sitz benutzen, der durch einen Front−Airbag ge− schützt wird! Es besteht das Risiko von schwe−...
Seite 104 Sitze und Rückhaltesysteme Der Airbag wirkt am effektivsten max. 30º bei richtiger Einstellung von Sitz und Rückenlehne: • Möglichst aufrecht sitzen, dabei muß der Rücken vollständig an der Sitzlehne anliegen. Sitzlehne nicht mehr als 30 Grad neigen. • Kopfstützen wenn möglich so ein− stellen, daß...
Seite 105 Sitze und Rückhaltesysteme Immer anschnallen und ge− nügend Abstand zum Lenk− rad halten. Denn nur korrekt an− gelegte Sicherheitsgurte halten den Körper in der Position, in der sich der Airbag am effektivsten auswirkt. Es besteht ein Verletzungsrisiko, wenn der Airbag ausgelöst wird. Das System Das Airbag−System besteht aus: •...
Seite 106 Zum Reinigen dieser Flächen nur ein angefeuchtetes und kein nasses Tuch verwenden. Reparaturarbeiten an Lenkrad, Lenksäule und Airbag−System nur von speziell geschultem Personal ausführen lassen. Sonst besteht durch unbe− absichtigtes Auslösen des Airbags Verletzungsgefahr. Ihr Ford Händ− ler verfügt über entsprechendes Fachpersonal.
Seite 107 Fahrt, liegt eine Störung vor. Lassen Sie das System zu Ihrer eigenen Sicherheit von einer Fach− werkstatt überprüfen. Ein autori− sierter Ford Service Betrieb wird empfohlen. Airbag−System nur durch eine auto− risierte Werkstatt entsorgen lassen. Ein autorisierter Ford Service Be−...
Seite 108 Sitze und Rückhaltesysteme Rückhaltesysteme für Kinder Der sicherste Platz für Kin− der bis einschließlich 12 Jahre oder einer Körpergröße bis zu einschließlich 150 cm befindet sich, bei korrekt angelegtem Si− cherheitsgurt, auf dem Rücksitz. Äußerste Gefahr! Ein Rück− haltesystem für Kinder nie− mals auf einem Sitz benutzen, der durch einen Front−Airbag ge−...
Seite 109 Rücksitz befördert werden. Kinder für verschiedene Sie gewähren zusammen mit den Sitzpositionen Sicherheitsgurten größtmöglichen Schutz. Wenn Ihr Ford Fahrzeug mit einem betriebsbereiten Beifahrer−Airbag Eine Auswahl an ECE−geprüften ausgestattet ist, müssen Kinder bis Kindersitzen erhalten Sie bei Ihrem einschließlich 12 Jahren oder einer Ford Händler.
Seite 110 Sitze und Rückhaltesysteme Sitzpositionen der Kindersitze Gewichtsgruppen 9 bis 15 bis 22 bis Bis 10 kg Bis 13 kg 18 kg 25 kg 36 kg Sitzpositionen (ca. 0 bis (ca. 0 bis (ca. 9 Mo− (ca. 3 (ca. 6 bis nate bis 9 Monate) 2 Jahre)
Seite 111 Rückhaltesystem für Kinder niemals auf einem Sitz be− nutzen, der durch einen Front− Airbag geschützt wird! Eine Auswahl an ECE−geprüften Ford Kindersitzen erhalten Sie bei Ihrem Ford Händler. Erkundigen Sie sich nach den für die einzelnen Gewichts−/Altersgruppen empfohle− nen Kindersitzen.
Seite 112 Sitze und Rückhaltesysteme Die Rückhaltesysteme richten sich Babysitz nach der Größe des Kindes: • Kinder bis ca. neun Monate, die nicht mehr als 10 kg wiegen, sind am besten in Babysicherheitssit− zen auf dem Rücksitz geschützt, die gegen die Fahrtrichtung mon− tiert sind.
Seite 113 Sitze und Rückhaltesysteme • Für Kinder von 3 Kinderpolster bis 12 Jahren mit einem Gewicht von 15 bis 36 kg empfiehlt sich ein Kindersicher− heitspolster auf dem Rücksitz. Ein am Sicherheitspolster befestigter, verstellbarer Zusatzgurt gewährlei− stet die optimale Führung des Schultergurtes.
Seite 114: Allgemeines Zum Starten
Starten ALLGEMEINES ZUM STARTEN Anlasser nicht zu kurz betätigen, jedoch nicht länger als ca. 15 Se− kunden oder ca. 25 Sekunden bei einem Fahrzeug mit Dieselmotor. Zündschlüssel nach dem Ansprin− gen des Motors sofort loslassen. Wenn der Motor nach 15 Sekunden (Benzinmotor) bzw.
Seite 115 Höchstgeschwin− digkeit Ihres Fahrzeuges auf 120 km/h festgelegt. Ein Aufkleber befindet sich auf der Sonnenblende der Fahrerseite. Für die Deaktivierung des Ge− schwindigkeitsbegrenzers setzten Sie sich bitte mit Ihrem Händler in Verbindung. Ein autorisierter Ford Service Betrieb wird empfohlen.
Seite 116: Motor Starten
Starten MOTOR STARTEN Fahrzeuge mit Benzinmotor Kupplungspedal Gaspedal Motor kalt/Motor warm • Kupplungspedal durchtreten und Motor starten, ohne dabei das Gas− pedal zu betätigen. Bei Temperaturen unter –20 ºC vor dem Starten Zündschlüssel für mindestens eine Sekunde auf Position II drehen.
Seite 117 Starten Fahrzeuge mit Dieselmotor Motor kalt/Motor warm Kupplungspedal Gaspedal • Kupplungspedal durchtreten, ohne dabei das Gaspedal zu betäti− gen. • Zündschlüssel auf Position II dre− hen und sicherstellen, daß die Vor− glühkontrolleuchte aufleuchtet. • Nach dem Erlöschen der Vorglüh− Vorglühkontrolleuchte aus kontrolleuchte Motor ohne Unter−...
Seite 118 Starten Fahrzeuge mit automatischer Kupplungs− und Schalt− betätigung Der Motor kann in jeder Fahrstufe nur gestartet werden, wenn die Fußbremse fest betätigt wird. Wenn nach dem Starten des Motors zum ersten Mal von N nach R oder D gewechselt wird, muß...
Seite 119: Fahren
Fahren FAHREN MIT AUTOMATISCHER KUPPLUNGS− UND SCHALT− BETÄTIGUNG Fahrprogramme Um ein Fahrprogramm zu wählen, drücken Sie die Taste MODE mehr− mals, bis das Symbol des gewünsch− ten Programms in der Anzeige aufleuchtet. Last Benutzen Sie dieses Programm bei hoher Beladung des Fahrzeuges so− wie an starken Steigungen und Ge−...
Seite 120 Fahren Schaltbetrieb Automatischer Schaltbetrieb (AUTO) Im automatischen Schaltbetrieb werden die Gänge automatisch ge− wechselt. Drücken Sie die Taste D, um in den automatischen Schaltbetrieb zu wechseln. Manueller Schaltbetrieb (MAN) Im manuellen Schaltbetrieb können die Gänge manuell mit den Gang− wahl−Schaltern links und rechts am Lenkrad gewechselt werden.
Seite 121 Fahren Anfahren Bei Leerlaufdrehzahl auf Fahrstufe D schalten. Zum Anfahren die Bremse lösen und das Gaspedal be− tätigen. Wenn nach dem Starten des Motors zum ersten Mal von N nach R oder D gewechselt wird, muß die Fußbremse getreten sein. Anfahren auf Sand, Schlamm oder Schnee Haben sich die Antriebsräder...
Seite 122 Fahren Zwangsrückschalten (Kick−down) Für diese Funktion muß der auto− matische Schaltbetrieb gewählt sein. Mehr Durchzugskraft an einer Stei− gung oder für den Überholvorgang steht zur Verfügung, wenn die Au− tomatik zurückschaltet. Dazu in D das Gaspedal ganz durchtreten und halten. Die Automatik schaltet dann erst beim Erreichen der maximalen Mo−...
Seite 123 Fahren Sicherheitsschaltung Wenn bei laufendem Motor weder das Brems− noch das Gaspedal be− tätigt werden, wird unter folgenden Bedingungen eine Sicherheitsschal− tung aktiviert: • Wenn die Fahrertür geöffnet wird, ertönt ein Warnton. Einige Sekun− den später wird automatisch die Neutralstellung N eingelegt. •...
Seite 124 Bei Fahrzeugen mit Ben− zinmotor nur bleifreien Kraftstoff tanken. Verbleiter Kraftstoff verursacht dauerhafte Schäden an Katalysator und Lambda−Sonde. Ford haftet nicht für Schäden, die durch die Ver− wendung von verbleitem Kraft− stoff entstehen. Solche Schäden sind von der Gewährleistung aus−...
Seite 125 Erwärmung überlau− fen. Fahren mit Katalysator Bei Zündstörungen oder geringerer Leistung als nor− mal eine Werkstatt aufsuchen. Ein autorisierter Ford Service Betrieb wird empfohlen. Kein Vollgas ge− ben. Vermeiden Sie alle Betriebszu− stände, bei denen unverbrannter oder nur teilweise verbrannter Kraftstoff in den Katalysator gelangt −...
Seite 126 Fahren Das bedeutet: Leer • Kraftstofftank nie ganz leer− fahren, um den Katalysator zu schützen. • Unnötig lange Startversuche ver− meiden. • Motor nicht mit abgezogenen Zündkerzensteckern laufen lassen. • Fahrzeug bei betriebswarmem Motor nicht anschieben oder an− schleppen. Starthilfekabel verwen− Warnleuchte den.
Seite 127: Fahren Mit Anhänger
Gespann aus Fahrzeug und An− hänger darf nicht überschritten werden. Sie finden die Gewichtsan− gabe auf dem Fahrzeug−Typen− schild. Ihr Ford Händler ist Ihnen gerne behilflich. Anhängekupplun− gen und passenden Elektrosatz er− halten Sie bei Ihrem Ford Händler. Zulässige Anhängelast und zuläs−...
Seite 128 Fahren Die erlaubte maximale Geschwindigkeit für das Fahren mit Anhänger nicht über− schreiten. Bei Fahrten im Hochgebirge wird mit der Abnahme des Luftdruckes auch die Motorleistung geringer. Deshalb gilt Folgendes als Faust− formel: für jede weiteren ange− 3 000 m fangenen 1 000 m über 1 000 m −20 % Meereshöhe ist das max.
Seite 129 Dachgepäckträger und die dazu ge− Fahrzeugen mit einem Not− hörigen Befestigungssysteme erhal− ausstieg im Dach weder der Dach− ten Sie von Ihrem Ford Händler. Die gepäckträger noch die Last darauf Montagehinweise entnehmen Sie den Notausstieg überdecken. bitte der gesonderten Anleitung des Wenn Sie sich nicht sicher sind, Dachgepäckträgers.
Seite 130 Fahren KRAFTSTOFFVERBRAUCH Der Verbrauch steigt erheblich mit Zunahme der Geschwin− Um vergleichbare Richtwerte zu er− digkeit. Zusätzlich erhöht das Fah− halten, ermitteln alle europäischen ren im niedrigen Gang Automobilhersteller den Verbrauch (Beschleunigungsphase) den Ver− nach den gleichen anerkannten und brauch beträchtlich. kontrollierten Testverfahren: EG−...
Seite 131 • Überprüfen Sie regelmäßig den fort los. Dann erwärmt sich der Mo− Reifenfülldruck. tor am schnellsten. • Lassen Sie das Fahrzeug regelmä− • Geben Sie nicht abrupt Gas, son− ßig von Ihrer Werkstatt warten. Ein dern gleichmäßig. autorisierter Ford Service Betrieb wird empfohlen.
Seite 132 Bremspedal leichtgängiger, Sie brauchen mehr Pedalkraft und der Bremsweg ist länger. Bevor Sie die Fahrt fortsetzen, Brems− anlage von einer Fachwerkstatt überprüfen lassen. Ein autorisier− ter Ford Service Betrieb wird empfohlen. Scheibenbremsen Nasse Bremsscheiben haben eine verringerte Bremswirkung. Nach Verlassen einer Waschanlage das Bremspedal während der Fahrt...
Seite 133 System jedesmal beim Betä− tigen der Bremse einen metallischen Warnton. Sobald der Warnton ertönt, Bremsanlage umgehend in einer Werkstatt überprüfen las− sen. Ein autorisierter Ford Ser− vice Betrieb wird empfohlen. Bremsflüssigkeit Erlischt die Warnleuchte Brems− system nicht, fehlt Bremsflüssig− keit.
Seite 134 Fahren Antiblockiersystem (ABS) Das ABS verhindert das Blockieren der Räder, auch bei einer Vollbrem− sung. So bleibt die Lenkfähigkeit des Wagens erhalten und Sie kön− nen Hindernissen ausweichen. Die Funktion von ABS Beim normalen Bremsen ist das ABS nicht beteiligt. Erst wenn sich das Blockieren eines Rades ankün−...
Seite 135 Fahren Richtig bremsen mit ABS Die zwei wichtigen Regeln beim In Notsituationen sofort das Kup− Bremsen mit ABS plungspedal und mit aller Kraft in Notsituationen: kontinuierlich auf das Bremspedal treten. Das ABS tritt in Funktion und erlaubt es Ihnen, Ihr Fahrzeug zu lenken und Hindernissen auszu−...
Seite 136 Fahren ANTRIEBSSCHLUPF− REGELUNG Das Prinzip Lassen Sie sich nicht durch diese aktive Fahrhilfe zu ei− nem risikoreichen Fahrstil verlei− ten. Die permanent zugeschaltete An− triebsschlupf−Regelung wirkt dem Durchdrehen der Antriebsräder beim Beschleunigen entgegen. Sobald ein Rad zum Durchdrehen neigt, reduziert die Antriebs− schlupf−Regelung die Kraftüber−...
Seite 137 Fahrt, liegt eine Störung vor. Bei einer Störung wird das System automatisch abge− schaltet. Lassen Sie das System von einer Werkstatt prüfen. Ein autori− sierter Ford Service Betrieb wird empfohlen. BTCS abschalten Beim Fahren mit Schneeketten oder beim Freischaukeln im...
Seite 138 Fahren PARK−PILOT−SYSTEM Das System besteht aus Ultraschall− sensoren im Heckstoßfänger, einem Steuergerät, einer Summereinheit und einem Ein−/Ausschalter. Es mißt beim Rückwärtsfahren den Abstand zum nächstgelegenen Hin− dernis und hilft dem Fahrer über akustische Anzeigesignale diesen Abstand richtig einzuschätzen. Beträgt der Abstand zwischen Hin− dernis und Heckstoßfänger 180 cm oder weniger, ertönt ein Intervall−...
Seite 139 System abgeschaltet ist. Leuchtet die Kontrolleuchte in der Taste ständig, ohne daß die Taste betätigt wurde, liegt eine Störung vor. Lassen Sie das System von ei− ner Werkstatt prüfen. Ein autori− sierter Ford Service Betrieb wird empfohlen.
Seite 140: Selbsthilfetips
Selbsthilfetips WARNBLINKANLAGE Darf nur bei einer Panne oder Ge− fahr für andere Verkehrsteilnehmer eingeschaltet werden: Druckschal− ter bis zum Einrasten drücken. Funktioniert auch bei ausgeschalte− ter Zündung. NOTLAUFPROGRAMM FÜR KÜHLSYSTEM MIT ÜBERHITZUNGSSCHUTZ Wenn der Motor überhitzt, ermög− licht dieses System, daß das Fahr− zeug für eine kurze Strecke weiter−...
Seite 141 Motorschä− den zu vermeiden. • Den Motor abkühlen lassen. • Am abgekühlten Motor den Kühl− mittelstand prüfen. Siehe Kapitel Wartung und Pflege. • Das Fahrzeug umgehend in einer Werkstatt überprüfen lassen. Ein autorisierter Ford Service Betrieb wird empfohlen.
Seite 142 Startverfahren zur Folge, welches durch eine Werkstatt ausgeführt werden muß. Zusätzlich kann es Motorschäden verursachen. Kraftstoffsystem entlüften (Dieselmotor) Nachdem der Tank leergefahren wurde, muß das Kraftstoffsystem entlüftet werden. Bitte wenden Sie sich an Ihren Händler. Ein autorisierter Ford Ser− vice Betrieb wird empfohlen.
Seite 143 Selbsthilfetips SICHERHEITSSCHALTER KRAFTSTOFFEINSPRITZ− ANLAGE Fahrzeuge mit einem unter Druck stehenden Kraftstoffsystem und Fahrzeuge mit einer Zusatzheizung besitzen einen Sicherheitsschalter, der die Kraftstoffzufuhr bei einem Unfall abschaltet. Dies geschieht in erster Linie zu Ihrer Sicherheit. Die Abschaltung könnte aber auch durch plötzliche Erschütterungen erfolgen (z.
Seite 144 Typs ersetzen. Hinweis: Bei Fahrzeugen mit Kli− maanlage müssen für den Lampen− wechsel verschiedene Teile ausgebaut werden. Daher empfiehlt es sich, den Lampenwechsel von ei− nem Fachmann durchführen zu las− sen. Ein autorisierter Ford Service Betrieb wird empfohlen.
Seite 145 Selbsthilfetips Scheinwerfer, Parklicht Nach jedem Wechsel der Lampen die Scheinwerfer− einstellung in einer Werkstatt prüfen lassen. Motorhaube öffnen. Verschluß auf der Rückseite der Lampeneinheit durch Runter− drücken entriegeln und Abdeck− klappe entfernen. Abblendlicht/Fernlicht Halogenlampe, 55/60 Watt Stecker abziehen, Drahtbügel zur Seite klappen und Lampe heraus−...
Seite 146 Selbsthilfetips Vordere Blinkleuchten Kugellampe, 21 Watt Lampenfassung vom Motorraum aus nach links drehen und herauszie− hen. Lampe in der Fassung leicht niederdrücken, nach links drehen und herausnehmen. Einbau in umgekehrter Reihenfolge. Nebelscheinwerfer Halogenlampe, H3 55 Watt Abdeckkappe von unten abziehen. Lasche nach außen drücken und Lampe herausziehen.
Seite 147 Selbsthilfetips Seitliche Blinker/ Begrenzungsleuchten (Pritsche/Fahrgestell mit verlängertem Rahmen) Kugellampe 21/5 Watt Einen flachen Schraubendreher vorsichtig in den seitlichen Schlitz einführen und Lampengehäuse ent− riegeln. Lampenglas im Uhrzeiger− sinn drehen und vom Lampen− gehäuse abziehen. Lampe in der Fassung leicht niederdrücken, nach links drehen und herausnehmen.
Seite 148 Selbsthilfetips Lampenwechsel Rückleuchten (Kombi/Bus) Vom Innenraum aus die beiden Flü− gelmuttern des Lampengehäuses entfernen und Gehäuse von außen abnehmen. Lampenträger vom Ge− häuse trennen. Lampe in der Fas− sung leicht niederdrücken, nach links drehen und herausnehmen. Einbau in umgekehrter Reihenfolge. Nach dem Einbau korrekte Funk−...
Seite 149 Selbsthilfetips Mittlere Zusatz−Bremsleuchte Fahrzeuge mit Heckschwingtür Glassockellampe (5 Stück), 5 Watt Verriegelungsschraube mit einer Münze oder einem Schlitzschrau− bendreher eine Vierteldrehung ent− gegen dem Uhrzeigersinn drehen und Abdeckkappe entfernen. Lampenhalter lösen und Lampe aus der Fassung ziehen. Einbau in umgekehrter Reihenfolge. Fahrzeuge mit Doppelflügel−...
Seite 150 Selbsthilfetips Lampenwechsel Rückleuchten (Pritsche/Fahrgestell) Rahmen mit Lampenfassung aus der seitlichen Klemme ausrasten, zur Seite schwenken und Glas aus dem Rahmen nehmen. Lampe in der Fassung leicht niederdrücken, nach links drehen und herausneh− men. Einbau in umgekehrter Reihenfolge. Nach dem Einbau korrekte Funk− tion der Lampen prüfen.
Seite 151 Selbsthilfetips Begrenzungsleuchten (Pritsche) Bajonettlampe, 4 Watt Gummilippe abdrücken und Lam− penglas abziehen. Lampe in der Fassung leicht niederdrücken, nach links drehen und herausnehmen. Einbau in umgekehrter Reihenfolge. Lampenglas wieder in die Gummi− lippe einsetzen. Positionsleuchten auf dem Dach Bajonettlampe, 4 Watt Beide Kreuzschrauben lösen und das Lampengehäuse abnehmen.
Seite 152 Selbsthilfetips Kennzeichenleuchte Fahrzeuge mit Doppelflügel−Hecktüren Glassockellampe, 5 Watt Abdeckkappe vorsichtig mit einem geeigneten Schraubendreher von unten nach oben abdrücken. Lampe aus der Fassung ziehen. Einbau in umgekehrter Reihenfolge. Fahrzeuge mit Heckschwingtür Bajonettlampe, 10 Watt Lampenglas nach links drücken und zur Seite schwenken. Lampe in der Fassung leicht niederdrücken, nach links drehen und herausnehmen.
Seite 153 Selbsthilfetips Innenleuchten, vorne Bajonettlampe, 10 Watt Innenleuchten ausschalten (mitt− lere Schalterstellung). Leuchte mit flachem Schraubendreher heraus− heben. Lampe in der Fassung leicht nieder− drücken, nach links drehen und herausnehmen. Einbau in umgekehrter Reihenfolge. Innenleuchten, hinten Fahrzeuge mit Dachverkleidung Bajonettlampe, 10 Watt Innenleuchte ausschalten.
Seite 154 Selbsthilfetips Beleuchtung Trittstufen Glassockellampe, 10 Watt Innenleuchte ausschalten. Leuchte mit flachem Schraubendreher he− rausheben und Glühlampe aus der Klemmhalterung nehmen. Einbau in umgekehrter Reihenfolge. Leseleuchten, hinten Soffitte, 10 Watt Leuchte ausschalten. Leuchte mit flachem Schraubendreher heraus− heben und Lampe vorsichtig aus der Fassung nehmen.
Seite 155: Sicherungen Und Relais
Sie Arbeiten an diesen Systemen sowie den Austausch von Relais und entsprechend beschriebenen Sicherungen nur durch Fachper− sonal durchführen. Ein autorisier− ter Ford Service Betrieb wird empfohlen. Eine durchgebrannte Sicherung er− kennt man am getrennten Schmelz− draht. Alle Sicherungen sind...
Seite 156 Selbsthilfetips Sicherungskasten Motorraum Zum Kontrollieren oder Erneuern einer Sicherung läßt sich der Dek− kel des Sicherungskastens im Motorraum durch Lösen des Ver− schlusses entriegeln und abheben.
Seite 157 Abblendlicht links grün grün Frontscheibenheizung links Hauptversorgung Bordnetz Hauptversorgung Bordnetz grün Motor Kühlerlüfter (2,3 l DOHC und 2,0 l Dieselmotoren) 1 Bitte lassen Sie diese Sicherungen bei einem evtl. Defekt von einer Werkstatt auswechseln. Ein autorisierter Ford Service Betrieb wird empfohlen.
Seite 158 – – Nicht belegt – – Nicht belegt 1 Bitte lassen Sie diese Sicherungen bei einem evtl. Defekt von einer Werkstatt auswechseln. Ein autorisierter Ford Service Betrieb wird empfohlen. Relais im Sicherungskasten Motorraum Relais Geschaltete Stromkreise Anlasser Glühkerzen (Dieselmotoren) Hupe...
Seite 159 Selbsthilfetips Relais im Sicherungskasten Motorraum Relais Geschaltete Stromkreise Kraftstoffpumpe Klimaanlage Kraftstofförderpumpe (Fahrzeuge mit 2,4 l Dieselmotor und Heckantrieb) Kühlerlüfter (2,4 l Dieselmotoren), Kühlerlüfter niedrige Geschwindigkeit (2,3 l DOHC− und 2,0 l Dieselmotoren) Zündung Diode D1 Nicht belegt Diode D2 Motorregelung (2,3 l DOHC−Motor) Diode D3 Klimaanlage, Anhängekupplung Diode D4...
Seite 160 Selbsthilfetips Sicherungskasten Passagierraum Dieser befindet sich auf der Beifah− rerseite unterhalb des Ablagefaches in der Instrumententafel. Ablagefach an der Griffmulde her− ausheben. Alternative Ausführungen Relais−Anordung...
Seite 161 Selbsthilfetips Sicherungskasten Passagierraum Siche− Ampere− Farbe Abgesicherte Stromkreise zahl rung blau Instrumententafel, Heckschei− benwischer, Uhr, Luftfederung gelbbraun Frontscheibenheizung gelb Nebelscheinwerfer – – Nicht belegt blau Lichtschalter, Blinker, Multifunk− tionsschalter, Motorsteuerung, Zündung gelbbraun Kennzeichenleuchte Modul Airbag Beleuchtung Instrumententafel blau Parklicht blau Drehzahlmesser, Uhr, Luftfede−...
Seite 162 Selbsthilfetips Relais im Sicherungskasten Passagierraum Relais Geschaltete Stromkreise Frontscheibenwischer Klimaanlage, beheizbare Vordersitze, Heckscheibenwischer, Frontscheibenheizung, Zusatzheizung Frontscheibenheizung rechts M2 Bus Relais Innenbeleuchtung Warnton Hecktüren/Heckklappe (M2 Bus) Frontscheibenheizung links Heckscheibenwischer Heckscheibenheizung, heizbare Aussenspiegel Zusatz−Relais (außerhalb der Sicherungskästen) Relais Geschaltete Stromkreise Einbaulage Heizungsgebläse Träger Instrumententafel Mitte Zusatz−Sicherungen (außerhalb der Sicherungskästen)
Seite 163: Radwechsel
Selbsthilfetips RADWECHSEL Bevor Sie das Fahrzeug an− heben, müssen folgende Vor− sichtsmaßnahmen beachtet werden: • Stellen Sie Ihr Fahrzeug so am Straßenrand ab, daß Sie nicht den Verkehr behindern und der Verkehr nicht Ihre Arbeit. Warnen Sie an− dere Verkehrsteilnehmer durch das Aufstellen eines Warndreiecks.
Seite 164 Selbsthilfetips Wagenheber Wird das Fahrzeug mit Hilfe des Wagenhebers angeho− ben, dürfen nur Radwechsel durchgeführt werden. Arbeiten unter dem Fahrzeug sind verbo− ten. Fahrzeug nicht mit laufendem Motor anheben. Wagenheber, Radmutternschlüssel und Kurbelstange befinden sich in einem Ablagefach in der Trittstufe auf der rechten Seite, Verschlüsse lösen und Klappe abnehmen.
Seite 165 Selbsthilfetips Reserverad Bus, Kastenwagen, Kombi Das Reserverad befindet sich in ei− ner Halterung hinten unter dem Fahrzeugboden und wird von einem Stahlseil in Position gehalten. Den Mechanismus zum Herablassen des Reserverades erreicht man durch ein Führungsloch. Es befin− det sich hinten am Fahrzeug ober− halb des Stoßfängers rechts mittig.
Seite 166 Selbsthilfetips Anhebepunkte Der Bordwagenheber darf nur an bestimmten Stellen angesetzt wer− den. Bei Verwendung von Rangierwagen− heber, Hebebühne oder Abstütz− bock die gleichen Punkte wie beim Bordwagenheber benutzen. Benutzen Sie nur die ange− gebenen Anhebepunk− te.Werden andere Anhebepunkte gewählt, können erhebliche Schä− den an Karosserie, Lenkung, Luft−...
Seite 167 Selbsthilfetips Bei Fahrzeugen mit Pritsche/Fahr− gestell und einem zulässigen Ge− samtgewicht von 4,25 t befindet sich der vordere Anhebepunkt hin− ter dem Vorderrad am Rahmen. Den hydraulischen Wagenheber di− rekt unter dem Dreiecksträger an− setzen. Anhebepunkt hinten • Bus, Kastenwagen und Kombi mit Frontantrieb Zum Anheben der Hinterräder die Klappe auf dem Wagenheber auf−...
Seite 168 Selbsthilfetips • 2 t Bus, Kastenwagen, Fahrzeuge mit Pritsche/ Fahrgestell und Kombi mit Frontantrieb Zum Anheben der Hinterräder die Klappe auf dem Wagenheber auf− klappen. Den Wagenheber auf den mitgelieferten Block positionieren und unter der hinteren Aufnahme der Heckfederung ansetzen. Darauf achten, daß...
Seite 169 Selbsthilfetips • Alle anderen Fahrzeugvarianten Die hinteren Anhebepunkte er− reicht man am besten vom Fahr− zeugheck aus. Zum Anheben der Hinterräder die Klappe auf dem Wa− genheber aufklappen. Den Wagen− heber unter der Hinterachse, so weit außen wie möglich, unterhalb der Befestigung der Federung an−...
Seite 170 Selbsthilfetips Unterlegkeil Beim Radwechsel das Fahrzeug im− mer mit einem geeigneten Block oder Unterlegkeil sichern. • Wird das Fahrzeug auf ebener Strecke vorne angehoben, das diagonal gegenüberliegende Hinter− rad in Fahrtrichtung von hinten sichern. • Wird das Fahrzeug auf ebener Strecke hinten angehoben, das diagonal gegenüberliegende Vorder−...
Seite 171 Selbsthilfetips Rad abnehmen • Sicherstellen, daß die Vorderrä− der in Geradeausstellung ausgerich− tet sind. • Zündung ausschalten. • Handbremse anziehen und Rück− wärts− oder 1. Gang einlegen. • Passagiere aussteigen lassen. • Fahrzeug mit passenden Unter− legkeilen gegen Wegrollen oder Wegrutschen sichern.
Seite 172 Selbsthilfetips • Zum Anheben den Wagenheber am Ring mit dem Haken der Kurbel− stange hochdrehen. Zum Drehen den Radmutternschlüssel auf das Ende der Kurbelstange stecken. • Bei Fahrzeugen mit Pritsche, Fahrgestell und einem zulässigen Gesamtgewicht von 4,25 t die flache Seite der Wagenheberstange auf das Verschlußventil des Wagenhe−...
Seite 173 Selbsthilfetips Rad montieren Leichtmetallfelgen dürfen nicht mit Radmuttern für Stahlfelgen befestigt werden. Hinweis: Achten Sie darauf, daß am Gewinde der Radbolzen, der Radmuttern und an der Unterleg− scheibe dazwischen kein Schmier− mittel (weder Fett noch Öl) ist. • Rad auf die Radbolzen schieben. Radmuttern mit der Unterleg−...
Seite 174 Selbsthilfetips Defektes Rad verstauen • Das Rad mit der Außenseite nach unten flach auf den Boden legen. Stahlseilhalterung schräg durch die Mittelöffnung des Rades führen und mit Flügelmutter(n) befestigen. • Zum Anheben des Rades die fla− che Seite des Radmutternschlüssels vollständig in das Führungsloch schieben.
Seite 175 Selbsthilfetips BATTERIE Sicherheitshinweise Beim Umgang mit einer Bat− terie müssen folgende Vor− sichtsmaßnahmen unbedingt beachtet werden: • Augenschutz tragen. Keine säure− oder bleihaltigen Partikel in die Au− gen, auf die Haut oder an die Klei− dung kommen lassen. • Batteriesäure ist stark ätzend. Schutzhandschuhe und Augen−...
Seite 176 Selbsthilfetips • Kinder von Säure und Batterie fernhalten. • Bei der Ladung von Batterien ent− steht ein hochexplosives Knallgas− gemisch. • Feuer, Funken, offenes Licht und Rauchen verboten. Funkenbildung beim Umgang mit Kabeln und elek− trischen Geräten vermeiden. Batte− riepole niemals kurzschließen. Verletzungsgefahr durch energierei−...
Seite 177 Werten der alten Batterie oder mit den Empfehlun− gen von Ford übereinstimmen. Ersatzbatterien müssen die Mög− lichkeit der Entlüftung zur Fahrzeu− gaußenseite aufweisen. Batterien mit entsprechenden Spezifikationen und weitere Informationen hierzu erhalten Sie bei Ihrem Ford Händler.
Seite 178 Selbsthilfetips • Die Zündung und alle elektri− schen Verbraucher ausschalten. Zuerst das Massekabel (–) abklem− men. • Lassen Sie auf keinen Fall Metall− werkzeuge gleichzeitig mit beiden Batteriepolen oder mit dem Pluspol und der Karosserie in Berührung kommen. • Beim Wiederanklemmen muß zu− erst das Stromkabel an den Pluspol (+), dann das Massekabel an den Minuspol (–) angeschlossen wer−...
Seite 179 Selbsthilfetips Starthilfe Nur Batterien gleicher Nennspan− nung (12 Volt) verbinden. Starthil− fekabel mit isolierten Polzangen und ausreichendem Leitungsquer− schnitt benutzen. Batterie nicht vom Bordnetz trennen. Passende Starthilfekabel erhalten Sie bei Ihrem Händler. Kabel anschließen • Fahrzeuge so stellen, daß sie sich nicht berühren.
Seite 180 Selbsthilfetips Motor starten • Motor des helfenden Fahrzeugs mit erhöhter Drehzahl laufen las− sen. • Das Fahrzeug mit der leeren Bat− terie starten. • Beide Fahrzeuge mit der Strom− brücke noch drei Minuten laufen lassen. Trennen • Um Spannungsspitzen beim Tren− nen abzubauen, im Fahrzeug mit der leeren Batterie Gebläse und Heckscheibenheizung einschalten.
Seite 181 Selbsthilfetips ABSCHLEPPEN Zum Befestigen von Ford− oder Mo− torcraft−Abschleppseilen besitzt das Fahrzeug vorn und hinten Ab− schleppösen. Keine starren Ab− schleppstangen an der vorderen Abschleppöse verwenden. Beim Abschleppen langsam anfah− ren. Nicht ruckartig fahren. Unzu− lässige Zugkräfte können beide Fahrzeuge beschädigen.
Seite 182 Selbsthilfetips Im abgeschleppten Fahr− zeug muß die Zündung ein− geschaltet sein (Position II), da− mit Lenkung, Blinker und Brems− leuchten funktionieren. Weil bei stehendem Motor die Brems− und Lenkhilfe ausfallen, muß mehr Kraft zum Bremsen und Lenken aufgebracht und mit längeren Bremswegen gerechnet werden.
Seite 183 Selbsthilfetips Fahrzeuge mit automatischer Kupplungs− und Schalt− betätigung abschleppen Beim Abschleppen eines Fahrzeugs mit automatischer Kupplungs− und Schaltbetätigung muß die Neutral− stellung N (Neutral) eingelegt sein. Der Motor eines Fahrzeugs mit automatischer Kupp− lungs− und Schaltbetätigung kann nicht durch Anschieben oder An− schleppen gestartet werden.
Seite 184: Service
Wartungsintervalle in den Serviceheften. Es wird emp− fohlen, sich immer einem autorisier− Bei der allgemeinen Pflege ten Ford Service Betrieb anzuvertrauen. Bei Motorwäschen werden Benzin−, Fett− und Ölreste mit abge− Das müssen Sie tun schwemmt.
Seite 185 Wartung und Pflege Wartungskalender Öle, Fette und Flüssigkeiten für das Fahrzeug immer kin− Kontrollieren Sie jeden Tag: dersicher aufbewahren. Sicher− • Einwandfreie Funktion der ge− heitshinweise auf den Behältern beachten. Vermeiden Sie Haut− samten Außen− und Innenbe− kontakt mit gebrauchtem Motoröl. leuchtung.
Seite 186 Wartung und Pflege Motorhaube öffnen Das Öffnen der Motorhaube erfolgt mit dem Fahrzeugschlüssel von außen über einen Schließzylinder im Kühlergrill. • Zum Entriegeln Schlüssel zuerst nach links drehen (1) und die Mo− torhaube etwas anheben. Danach den Schlüssel bis zum Anschlag nach rechts (2) drehen und die Haube öffnen.
Seite 187 Wartung und Pflege 2,3 l DOHC−Motorraum Minus− Vorrat Brems−/ Anschluß Kupplungs− Batterie (Start− flüssigkeit hilfe) Luftfilter mit Motoröl− Ausgleichs− Verschmutzungs− Meßstab behälter anzeige Kühlsystem Vorrats− Plus− Behälter behälter Anschluß Scheiben− Lenkhilfe Batterie waschanlage (Starthilfe) Einfüll− Sicherungs− stutzen kasten Motoröl Damit Sie es leichter haben, sind die Einfüllkappen und der Motoröl− Meßstab farbig markiert.
Seite 188 Wartung und Pflege 2,0 l DuraTorq DI/TDCi Turbodiesel−Motorraum Luftfilter mit Einfüll− Ausgleichs− Verschmutzungs− stutzen behälter anzeige Motoröl Kühlsystem Kraftstoffil− Vorrat Brems−/ ter mit Ver− Kupplungs− schmut− flüssigkeit zungsan− zeige Motoröl− Minus− Plus− Behälter Meßstab Anschluß Anschluß Scheiben− Batterie Batterie waschan− (Starthilfe) (Starthilfe) lage...
Seite 189 Wartung und Pflege 2,4 l DuraTorq DI/TDCi Turbodiesel−Motorraum Luftfilter mit Motoröl− Vorrat Brems−/ Verschmutzungs− Meßstab Kupplungs− anzeige flüssigkeit Kraftstoffilter Einfüll− Ausgleichs− stutzen behälter Verschmut− Motoröl Kühlsystem zungsanzeige Minus− Plus− Behälter Anschluß Anschluß Scheiben− Batterie (Start− Batterie waschanlage hilfe) (Starthilfe) Vorrats− Sicherungs−...
Seite 190 Wartung und Pflege Motoröl−Meßstab Der Ölverbrauch Ihres Motors wird von verschiedenen Faktoren beein− flußt. Neue Motoren erreichen den normalen Wert erst nach ca. 5 000 km. Bei Diesel und leistungs− starken Motoren liegt der Ver− brauch etwas höher. Auch unter DOHC−Motor starker Belastung des Motors, bei hohen Geschwindigkeiten und bei...
Seite 191 Wartung und Pflege Hat der Ölstand die MIN−Markie− rung erreicht, füllen Sie Öl gemäß Ford Spezifikation nach. Die Diffe− renz zwischen MIN− und MAX− Marke beträgt ca. 1,0 Liter (DOHC−Motor) oder ca. 2,0 Liter (Dieselmotor). Wenn Öl nachgefüllt werden muß, nur bis zur oberen Markierung (MAX) nachfüllen.
Seite 192 Fällt der Stand unter die MIN−Mar− kierung, leuchtet die Warnleuchte Bremssystem auf. Füllen Sie Bremsflüssigkeit gemäß Ford Spezifikation nach. Siehe im Kapitel Technische Daten. Das Sy− stem anschließend in einer Werk− statt auf Undichtigkeit prüfen lassen. Ein autorisierter Ford Ser−...
Seite 193 Umdrehung lösen, damit Überdruck entweicht. Etwas war− ten, dann ganz öffnen. 50 % Wasser und 50 % Kühlmittel−Konzentrat nachfüllen. Vorsicht beim Nachfüllen. Kein Kühlmittel auf Teile des Motors verschütten. Füllen Sie Kühlmittel gemäß Ford Spezifikation nach. Siehe im Kapitel Technische Daten.
Seite 194 Mo− tor ganzjährig vor Korrosion und Frost. Bei minderwertigen Kühlmit− teln verliert der im Kühlkonzentrat enthaltene Korrosionsschutz bei sehr hohen Temperaturen seine Wirkung. Verwenden Sie deshalb von Ford empfohlene Kühlmittel nach Ford Spezifikation. Siehe im Kapitel Technische Daten.
Seite 195 Befindet sie sich im klaren Bereich, sollte der Filter sobald wie möglich ersetzt werden. Befindet sie sich im roten Bereich, muß der Filter sofort ersetzt wer− den. Bitte wenden Sie sich an Ihren Händler. Ein autorisierter Ford Ser− vice Betrieb wird empfohlen.
Seite 196 Wartung und Pflege Ölstand Lenkhilfe kontrollieren Der Ölspiegel soll bei abgekühltem Motor bis zur MAX−Markierung des durchsichtigen Vorratsbehälters rei− chen. Bei MIN−Marke vorgeschriebenes Öl nachfüllen. Siehe im Abschnitt Flüssigkeiten. Ölstand automatische Kupplungs− und Schaltbetätigung kontrollieren Der Ölstand soll sich bei eingeschal− teter Zündung zwischen der MIN−...
Seite 197 Entlüftung zur Fahrzeu− gaußenseite aufweisen. Beim Austausch der Batterie müs− sen Stromstärke und Kapazität mit den Werten der alten Batterie oder mit den Empfehlungen von Ford übereinstimmen. Batterien mit entsprechenden Spezifikationen und weitere Informationen hierzu erhalten Sie bei Ihrem Ford Händler.
Seite 198 Riefen. Auch Rückstände von Fett, Silikon und Kraftstoff verschlech− tern die Funktion der Wischerblät− ter. Zum Reinigen der Wischerblätter und Scheiben empfehlen wir Ford Reinigungspräparate. Wechseln Sie mindestens einmal im Jahr die Wischerblätter aus. Es wird empfohlen, die Wischerblätter vor...
Seite 199 Wartung und Pflege Wischerblätter wechseln Klappen Sie den Wischerarm von der Scheibe weg, und stellen Sie das Wischerblatt rechtwinklig zum Wischerarm. Zum Wechseln die Si− cherungsfeder in Pfeilrichtung drücken, Wischerblatt ausrasten und anschließend in entgegenge− setzter Richtung vom Arm abneh− men.
Seite 200: Die Reifen
Wartung und Pflege DIE REIFEN Zu Ihrer Sicherheit: Prüfen Sie beim Tanken den Reifen− luftdruck bei kalten Reifen (Reser− verad nicht vergessen). Den empfohlenen Reifenluftdruck fin− den Sie im Kapitel Technische Da− ten. Besonders bei hoher Zuladung und hohen Geschwindigkeiten den kor− rekten Reifendruck einhalten.
Seite 201 Wartung und Pflege FAHRZEUGPFLEGE Autowäsche Pflegemittel−Reste gehören nicht in den Hausmüll; bitte umweltgerecht entsorgen. Nur Waschplätze mit Ölab− scheidern benutzen. Das wichtigste Element zur Erhal− tung des Lacks ist sauberes Wasser. Zum Waschen immer nur kaltes Hochdruckreiniger oder lauwarmes Wasser benutzen. Die Bedienungshinweise für den Hochdruckreiniger sind unbedingt zu befolgen, besonders in Bezug auf...
Seite 202 Tuch oder Leder reinigen. Keine Lösungsmittel oder scharfkantigen Gegenstände benutzen. Unterbodenschutz Der Unterboden Ihres Fahrzeuges ist werkseitig mit Korrosionsschutz behandelt. Er sollte regelmäßig von Ihrer Werkstatt geprüft und, wenn erforderlich, ausgebessert werden. Ein autorisierter Ford Service Be− trieb wird empfohlen.
Seite 203 Wasser und einen weichen Schwamm. Keine scheuernden Rei− nigungsmittel verwenden, um die Schutzlackierung nicht zu zerstö− ren. Autopflegemittel Für beste Ergebnisse benutzen Sie folgende Produkte aus dem Ford− Autopflegemittel−Programm: • Autoshampoo • Wachskonservierer • Wachspolitur • Tiefenpolish • Plastik− & Gummireiniger •...
Seite 204 Lackschäden ausbessern Einschläge von Fahrbahnsplitt und kleine Schrammen mit Lackstift oder Lacksprühdose ausbessern. Beachten Sie die Anwendungshin− weise auf den Produkten. Das Ford Teileprogramm wird empfohlen. Zur Aufrechterhaltung von Gewährleistungsansprüchen bitte scheinbar harmlose, aber ag− gressive Stoffe sofort vom Lack entfernen.
Seite 205: Identifizierung
ALB−Schild abhängiger Bremsdruckregler), worauf die Regler−Einstellung ange− geben ist. Diese Einstellung darf nur von einer Fachwerkstatt vorge− nommen werden. Ein autorisierter Ford Service Betrieb wird empfoh− len. Typenschild für Sonderausrüstung Ein zusätzliches Typenschild be− findet sich an entsprechend aus− gerüsteten Fahrzeugen an der...
Seite 206 Technische Daten Fahrzeug−Identifizierungs−Nr. Die Nummer ist im vorderen rech− ten Radkasten eingeschlagen. Zu− sätzlich befindet sich die Nummer auf einer Plakette auf der Instru− mententafel. Ein Symbol auf der Plakette weist auf das Airbag−Sy− stem hin. Motornummer Abhängig vom Motortyp finden Sie die Motornummer (in Fahrtrichtung gesehen): •...
Seite 207 Technische Daten • 2,0 l DuraTorq DI−/TDCi−Turbo− diesel − auf der Steuerkettenabdek− kung nahe der Einspritzpumpe. • 2,4 l DuraTorq DI−Turbodiesel − hinten rechts über dem Ölwannen− flansch und zusätzlich rechts am Zylinderkopf über dem Auspuff− krümmer.
Seite 208: Kraftstoff
Technische Daten KRAFTSTOFF Tankinhalt: 80 Liter Tanken Sie in Deutschland nur blei− freien Kraftstoff nach DIN EN 228 bzw. Dieselkraftstoff nach DIN EN 590. Geringere Qualitäten können zu Motorschäden führen. Die Tank− säulen sind im Inland entsprechend gekennzeichnet. Das Beimischen von Zusatz− stoffen ist nicht erforderlich und kann unter Umständen bei Schäden am Motor und/oder Ka−...
Seite 209 Technische Daten Benzinmotor Kein pflanzliches Öl anstelle von Dieselkraftstoff verwen− Tanken Sie nur bleifreien Kraftstoff den. Ford haftet nicht für Schä− nach DIN EN 228 oder einer gleich− den, wenn pflanzliches Öl selbst wertigen Spezifikation. in geringen Mengen getankt Super bleifrei (mind. 95 Oktan) wurde.
Seite 210: Motordaten
Technische Daten MOTORDATEN 2,0 l Motor 2,3 l DOHC DuraTorq DI Turbodiesel Hubraum nach Steuerformel cm 2295 1998 Motorleistung kW(PS) 107 (145) 63 (85) gem. EG−Richtlinien bei 1/min 5700 3800 Max. Drehmoment gem. EG−Richtlinien bei 1/min 2500 2000 Super bleifrei Erforderlicher Kraftstoff Diesel mind.
Seite 211 Technische Daten 2,0 l 2,0 l DuraTorq DuraTorq Motor TDCi Turbodiesel Turbodiesel Hubraum nach Steuerformel 1998 Motorleistung kW(PS) 74 (100) 92 (125) gem. EG−Richtlinien bei 1/min 4000 3800 Max. Drehmoment gem. EG−Richtlinien bei 1/min 2000 1500 Erforderlicher Kraftstoff Diesel Dauerdrehzahl 1/min 4900 Max.
Seite 212 Technische Daten Motor 2,4 l DuraTorq DI Turbodiesel Hubraum nach Steuerformel 2402 Motorleistung kW(PS) 66 (90) 85 (115) gem. EG−Richtlinien bei 1/min 4000 3800 Max. Drehmoment /220 gem. EG−Richtlinien bei 1/min 1800 /2000 2300 Erforderlicher Kraftstoff Diesel Dauerdrehzahl 1/min 4900 Max.
Seite 213 Technische Daten 2,4 l 2,4 l DuraTorq DuraTorq Motor TDCi Turbodiesel Turbodiesel Hubraum nach Steuerformel 2402 Motorleistung kW(PS) 92 (125) 101 (137) gem. EG−Richtlinien bei 1/min 4000 3500 Max. Drehmoment gem. EG−Richtlinien bei 1/min 2300 2000 Erforderlicher Kraftstoff Diesel Dauerdrehzahl 1/min 4900 4800...
Seite 214 Technische Daten Kraftstoffverbrauch für Modelle mit PKW−Zulassung nach EG−Richtlinien 80/1268/EWG Kraftstoffverbrauch in l/100 km Kombi 2,3 l DOHC 107kW (145 PS) Alle 4,63 14,9 11,3 Kombi 2,0 l DuraTorq DI Turbodiesel, 63 kW (85 PS) 4,23 10,0 Alle Alle 4,54 10,2 Kombi 2,0 l DuraTorq DI Turbodiesel, 74 kW (100 PS) 4,23...
Seite 215 Technische Daten Kraftstoffverbrauch für Modelle mit PKW−Zulassung nach EG−Richtlinien 80/1268/EWG Kraftstoffverbrauch in l/100 km Kombi 2,4 l DuraTorq DI Turbodiesel, 66 kW (90 PS) mit Schaltgetriebe 4,63 10,8 Alle Alle 5,13 11,7 Kombi 2,4 l DuraTorq DI Turbodiesel, 66 kW (90 PS) mit automatischer Kupplungs−...
Seite 216 Ölmeßstab auf− Kraftstoffverbrauch und Schadstoff− füllen. ausstoß kommen. Ihr Ford Händler ist über Änderun− gen und Verbesserungen der emp− Das Beimischen von Zusatz− fohlenen Öle informiert. stoffen ist nicht erforderlich und kann unter Umständen bei Wenn Sie weitere Informationen Motorschäden zum Ausschluß...
Seite 217 WSD−M2C 200−C verwenden. SuperPlus Kühlkonzentrat oder Kühlflüssigkeit gemäß Ford Spezifi− Automatische Kupplungs− und kation WSS−M97B 44−D mischen. Schaltbetätigung Ford Hydrauliköl gemäß Ford Spe− Hinterachse zifikation N052146−VX00 verwen− Ford Hypoidöl gemäß Ford Spezifi− den. kation WSL−M2C 192−A verwenden. Das System ist wartungsfrei. Ein Öl−...
Seite 218 Leere Öldosen und gebrauchte entnehmen Sie den Angaben auf Öl− und Kraftstoffilter gehören der Verpackung. Der Gebrauch von nicht in den Hausmüll; bitte um− Ford Scheibenklar Sommer und weltgerecht entsorgen. Ford Scheibenklar Winter wird empfohlen. Füllmengen (Liter) 2,0 l DuraTorq...
Seite 219 Anhänge− last und die Deichselstützlast zu berücksichtigen. Die Daten finden Sie auf dem Fahrzeug−Typen− schild und in Ihren Fahrzeugpa− pieren (länderabhängig). Ihr Ford Händler ist Ihnen gerne behilflich. Ein Überschreiten der zulässigen Gewichte verändert das Fahr− und Bremsverhalten des Fahrzeugs und kann zu Unfällen führen.
Seite 220 Technische Daten REIFEN Reifenluftdruck Reifenluftdruck bei kaltem Reifen vor Antritt der Fahrt kontrollieren (auch Reserverad). Für das Reser− verad gilt der jeweils höchste Wert Ihrer Fahrzeug/Reifengröße−Kombi− nation. In der Öffnung der Fahrertür an der B−Säule befindet sich zusätzlich ein Aufkleber mit Reifenluftdruck−An− gaben.
Seite 221 Technische Daten Reifenluftdruck (bei kaltem Reifen) Hinter− Max. Achslast (kg) achsberei− M d ll Modell R if Reifengröße g öß vorn hinten vorn hinten fung Bus, Benzinmotor 330L einfach 215/75 R 16 C 1650 2100 Bus, Dieselmotor 195/70 R 15 C (2,8) (2,8) 300S...
Seite 222 Technische Daten Reifenluftdruck (bei kaltem Reifen) Hinter− Max. Achslast (kg) achsberei− M d ll Modell R if Reifengröße g öß vorn hinten vorn hinten fung Kastenwagen/Kombi, Dieselmotor 175/75 R 16 C 1400 1450 195/70 R 15 C 1400 1400 260S 260S einfach einfach...
Seite 223 Technische Daten Reifenluftdruck (bei kaltem Reifen) Hinter− Max. Achslast (kg) achsberei− M d ll Modell R if Reifengröße g öß vorn hinten vorn hinten fung Kastenwagen/Kombi, Dieselmotor 195/70 R 15 C 1600 1700 1700 195/65 R 16 C 195/65 R 16 C 1600 1600 300L...
Seite 224 Technische Daten Reifenluftdruck (bei kaltem Reifen) Hinter− Max. Achslast (kg) achsberei− M d ll Modell R if Reifengröße g öß vorn hinten vorn hinten fung Fahrgestell/Pritsche mit Einzelkabine, Benzinmotor 2450 175/75 R 16 C 175/75 R 16 C 1600 1600 2600 doppelt doppelt...
Seite 225 Technische Daten Reifenluftdruck (bei kaltem Reifen) Hinter− Max. Achslast (kg) achsberei− M d ll Modell R if Reifengröße g öß vorn hinten vorn hinten fung Fahrgestell/Pritsche mit Einzelkabine, Dieselmotor 1600 2300 350L 350L einfach einfach 215/75 R 16 C 215/75 R 16 C 1665 2250 2450...
Seite 226 Technische Daten Reifenluftdruck (bei kaltem Reifen) Hinter− Max. Achslast (kg) achsberei− M d ll Modell R if Reifengröße g öß vorn hinten vorn hinten fung Fahrgestell/Pritsche mit Doppelkabine, Dieselmotor 195/70 R 15 C 1500 1800 300M 300M einfach einfach 205/75 R 16 C 1550 1850 330M...
Seite 227 Deshalb nur Reifen gleichen Fabri− tungsgebundenen Profil versehen, kats und gleicher Größe verwen− achten Sie beim Reifenwechsel den. Ihr Ford Händler wird Sie gern stets darauf, dass die Pfeile bei beraten. Vorwärtsbewegung des Fahrzeugs in Laufrichtung zeigen. Die Pfeile Hinweis: Beim Aufziehen eines an beiden Seitenwänden des Rei−...
Seite 228 Technische Daten Fahrzeuge mit Frontantrieb Fahrzeuge mit Heckantrieb Winterreifen Hinweis: Mit den Radmuttern von serienmäßigen Leichtmetallfelgen Winterreifen immer auf alle 4 Räder können Sie auch das Reserverad montieren. Die vom Reifenherstel− mit Stahlfelge kurzzeitig (ein bis ler erlaubte Höchstgeschwindigkeit zwei Wochen) befestigen. einhalten.
Seite 229 Technische Daten Schneeketten Es sind nur feingliedrige Schnee− ketten für die Antriebsräder zuläs− sig. Nicht schneller als 50 km/h fahren. Ketten auf schneefreien Strecken sofort abnehmen. Um Beschädigungen an Radvoll− blenden zu vermeiden, sollten diese bei Schneekettenbetrieb abgenom− men werden. Nach Entfernen der Schneeketten Radblenden sofort wieder montie−...
Seite 230: Abmessungen
Technische Daten ABMESSUNGEN Fahrzeuge mit kurzem Radstand...
Seite 231 Technische Daten Abmessungen (in mm) Kastenwagen/ Pritsche/ Kombi Fahrgestell Fahrzeuge mit kurzem Radstand A = Länge − ohne Trittstufe hinten 4834 5225 − mit Trittstufe hinten 4937 – − mit Anhängevorrichtung 4977 5221 B = Gesamtbreite (ohne Außenspiegel) 1974 1998 − 2198 C = Höhe 1 −...
Seite 232 Technische Daten Fahrzeuge mit mittlerem Radstand...
Seite 233 Technische Daten Abmessungen (in mm) Kastenwagen/ Pritsche/ Kombi Fahrgestell Fahrzeuge mit mittlerem Radstand A = Max. Länge − ohne Trittstufe hinten 5201 5675 − 5692 − mit Trittstufe hinten 5304 – − mit Anhängevorrichtung 5343 5675 − 5692 B = Gesamtbreite (ohne Außenspiegel) 1974 2198...
Seite 234 Technische Daten Fahrzeuge mit langem Radstand...
Seite 235 Technische Daten Abmessungen (in mm) Kastenwagen/ Pritsche/ Kombi Fahrgestell Fahrzeuge mit langem Radstand A = Max. Länge − ohne Trittstufe hinten 5651 6075 − 6575 − mit Trittstufe hinten 5754 − 5878 – − mit Anhängevorrichtung 5794 − 6505 6075 − 6575 B = Gesamtbreite (ohne Außenspiegel) 1974...
Seite 236: Einbauabmessungen Für Anhängekupplungen
D = Mitte Kugel − Mitte 1. Bohrung E = Mitte Kugel − Mitte 2. Bohrung 403,5 F = Mitte Kugel − Mitte 3. Bohrung 1 Alle Maße beziehen sich auf von Ford freigegebene Anhängekupplungen. 2 Fahrzeuge mit verlängertem Rahmen.
Seite 237 B = Mitte Kugel − Längsträger C = Innenseiten der Längsträger D = Mitte Kugel − Mitte 1. Bohrung E = Mitte Kugel − Mitte 2. Bohrung 344,5 1 Alle Maße beziehen sich auf von Ford freigegebene Anhängekupplungen. 2 Fahrzeuge mit verlängertem Rahmen.
Seite 238 Technische Daten FUNK−FERNBEDIENUNG Es wird empfohlen, die Fernbedie− nung auch nur in den dort aufge− Sollte die Betriebserlaubnis Ihrer führten Ländern zu benutzen. Fernbedienung überprüft werden, verweisen Sie auf die nachfolgende Tabelle. Type approval of the remote control Country Official test number 433,92 MHz 5WK4 725/8686/8071 433,92 MHz...
Seite 239 Technische Daten Type approval of the remote control Country Official test number 272/3−1998 433,92 MHz 5WK4 725/8686/8071 542/98 433,92 MHz 5WK4 725/8686/8071 Ref.No.: 3K43D/3R1B9/SPLS−RX9/98 1 Hiermit erklärt Siemens, dass sich diese Funk−Fernbedienung Typ 5WK4 725/8686/8071 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Seite 240 Technische Daten ELEKTRONISCHE WEGFAHRSPERRE Sollte die Betriebserlaubnis Ihrer Wegfahrsperre überprüft werden, ver− weisen Sie auf die untenstehende Tabelle. Type approval of the engine immobilisation system Country Official test number No number required – 3043104477A5 3 M.C.W. 129/95 /(11) 1 Data not available at the time of printing.
Seite 241 Technische Daten Type approval of the engine immobilisation system Country Official test number – No number required WT/122/98 II ENG 3/2/RFS29 M Ł S.H. Nr 003/2002 R−LPD1−02−0037 IDA Approved Model LPREQ−0259−2002 – D.O. 1/130/2545 NT8−15607−CPATXCVR 1 Data not available at the time of printing.
Seite 242: Stichwortverzeichnis
Stichwortverzeichnis Seite Seite Batterie ..11, 173−176, 195 Abblendlicht ..21, 51, 143 Batterie Fernbedienung Abmessungen ... 228−233 wechseln .
Seite 243 Stichwortverzeichnis Seite Seite Dachgepäckträger ... Einfahren ....Dachlast ....127−129 Einfahren neuer Reifen .
Seite 244 ... . 215−216 Fahren mit Katalysator ..Ford Service ....2, 182 Fahrlicht .
Seite 245 Stichwortverzeichnis Seite Seite Gebläse ..... Handbremse ....Gesamt−Kilometeranzeige .
Seite 246 Stichwortverzeichnis Seite Seite Kaltstart ....Lackpflege ....199−202 Katalysator .
Seite 247 Stichwortverzeichnis Seite Seite Nachfüllen ..188−195, 214−216 Rad abnehmen ....Nebelscheinwerfer ..22−23, 144 Radwechsel ... . . 161−171 Nebelschlußleuchten .
Seite 248 ....Startsperre ....Service bei Ford ... . . Steckdose/Anzünder .
Seite 249 Stichwortverzeichnis Seite Seite Tankanzeige ....Uhr, digital ....Tanken .
Seite 250 Stichwortverzeichnis Seite Seite Wagenheber ....Zentralverriegelung ..76−82 Wagenschlüssel ....Zigarettenanzünder .
