4.1.11 Kabelführung durch Bleche

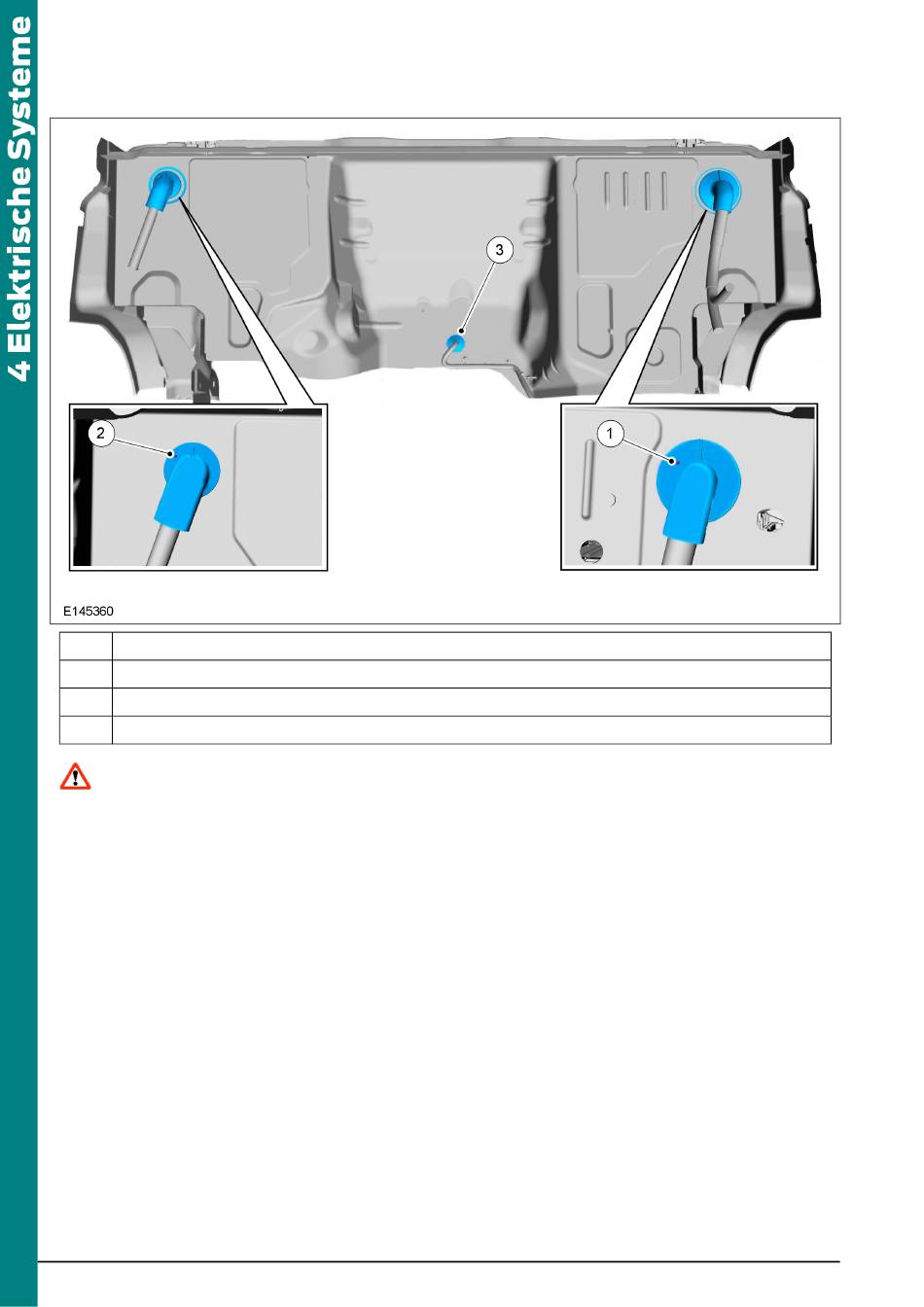

Trennwand (Linkslenker gezeigt)
Pos.
1
Trennwandtülle links
2
Trennwandtülle rechts
3
Nur bei Fahrzeugen ohne Fahrtenschreiber verfügbar
ACHTUNG: Kabel/Kabelbäume, die durch
Bleche verlaufen, müssen durch
Schutztüllen geführt werden, die zudem
eine wasserdichte Abdichtung
gewährleisten. Es sollte ein Dichtmittel
wie für Windschutzscheiben verwendet
werden. Kleber oder Klebeband sind nicht
akzeptabel.
BEACHTE: Der zugehörige Stecker muss ebenfalls
durch das Loch passen.
BEACHTE: Der maximale Durchmesser des
zusätzlichen Kabelbaums beträgt 6 mm.
Drei Stellen in der Trennwand wurden für
zusätzliche Löcher für die Durchführung von Kabeln
gekennzeichnet. Lage siehe Abb. E145360 (vom
Motorraum aus gesehen). Die Anzahl der
geeigneten Positionen hängt von der
Fahrzeugspezifikation ab.
Publikations Datum: 04/2012
64
Beschreibung
Die Gummitüllen an den in Abb. E145360 gezeigten
Positionen 1 und 2 sind mit
Polyurethan-Schaumstoff direkt an den
Kabelbäumen angebracht. Es ist nicht möglich,
dem Kabelbaum zusätzliche Kabel hinzuzufügen.
Die Schutztüllen weisen eine Einbuchtung an der
dem Motorraum zugewandten Oberfläche auf, die
Positionen anzeigt, an denen eine zusätzliche
Öffnung mit folgenden Schritten hergestellt
werden kann:
• Sicherstellen, dass sich in der unmittelbaren
Umgebung keine Hindernisse und/oder
Komponenten befinden, um eine Beschädigung
wichtiger Systeme zu verhindern.
• Ein geeignetes Werkzeug wie z. B. einen Bohrer
oder eine Ahle verwenden.
• Den Bohrer bzw. die Ahle horizontal und parallel
durch die Einbuchtung in der Gummitülle
drücken und sicherstellen, dass sie nicht mehr
als 25 mm vom Stirnflächenumfang der
Gummitülle entfernt ist, um Schäden an Teilen
auf der Kabinenseite der Tülle auszuschließen.
Von Ford genehmigte Hardware ist zur
Unterstützung weiterer Fahrzeuginstallationen
verfügbar. Zu diesem Zweck nur diese Hardware
und genehmigte Teile verwenden.
FORD TRANSIT CUSTOM 2012.75
