1.

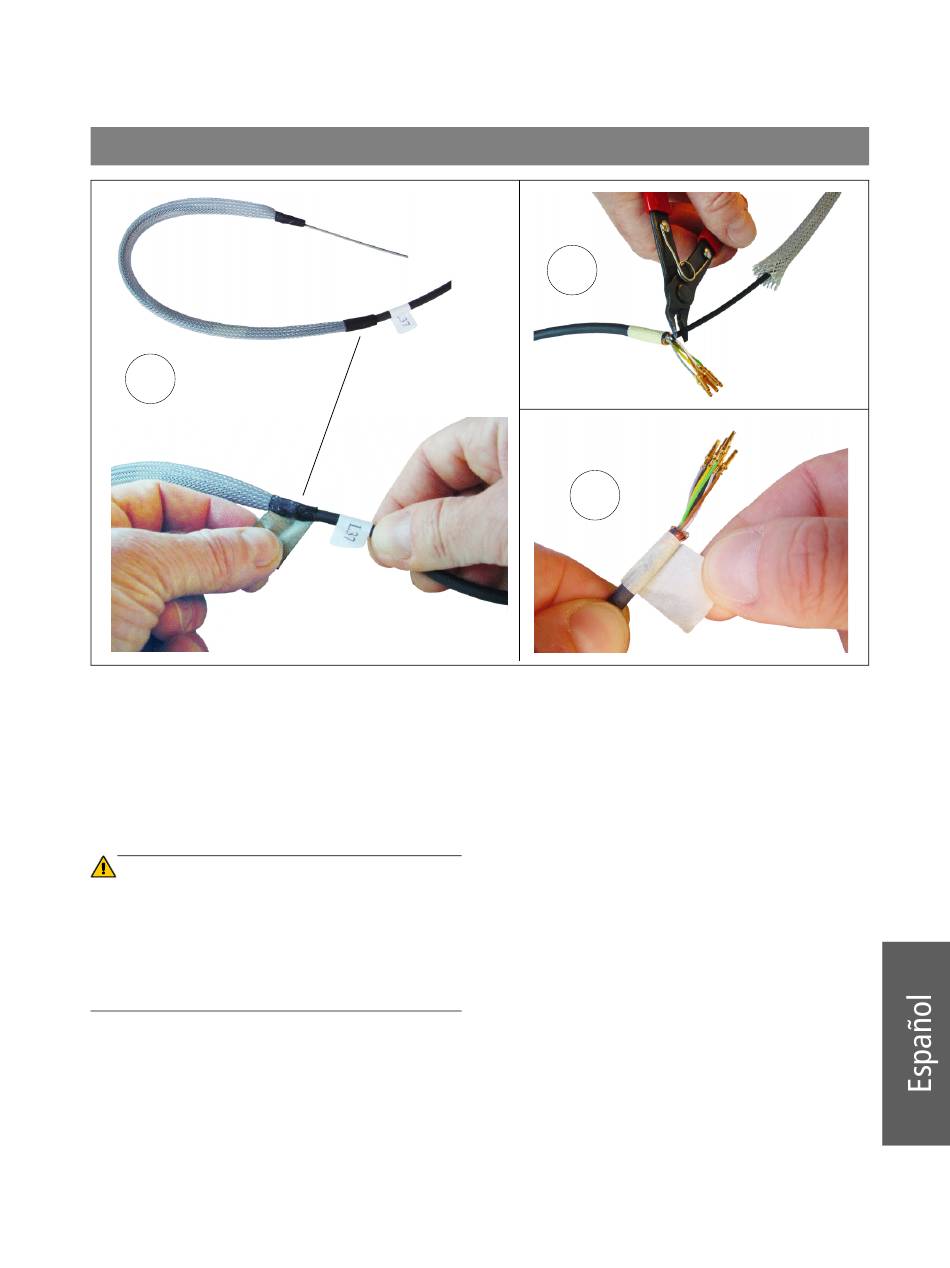

Confección del cable RS232 L37:
1. Retire la cinta adhesiva alrededor del trenzado.
2. Retire el trenzado y corte el alambre de tracción.
¡Tenga mucho cuidado para no dañar ni cortar
involuntariamente ningún conductor!
3. Retire la cinta adhesiva. Retírela con cuidado para no
romper ningún conector del apantallamiento.
ATENCIÓN
Al establecer los contactos del conector Sub-D debe
procederse con sumo cuidado. ¡Una patilla mal encajada
ya no puede retirarse!
¡Asegúrese de trabajar con iluminación suficiente! ¡Preste
atención a conectar los conductores por la trayectoria más
corta! Las patillas deben encajar de forma audible y
perceptible.
4. Realice las conexiones según el diagrama de
conexiones adjunto (compare también el diagrama de
conexiones en página 24).
59 14 200 D 3322
D 3322.031.11.04.04
10 Tendido de los cables hacia el PC, montaje de los conectores y conexión
2.
3.
5. A continuación, monte el conector en la carcasa
correspondiente. Asegúrese de que
• el apantallamiento esté correctamente situado en la
carcasa del conector,
• los conductores no resulten doblados y
• no se aplaste ningún conductor al cerrar la carcasa.
19
