4 Montaje del brazo de soporte de la bandeja para monitor

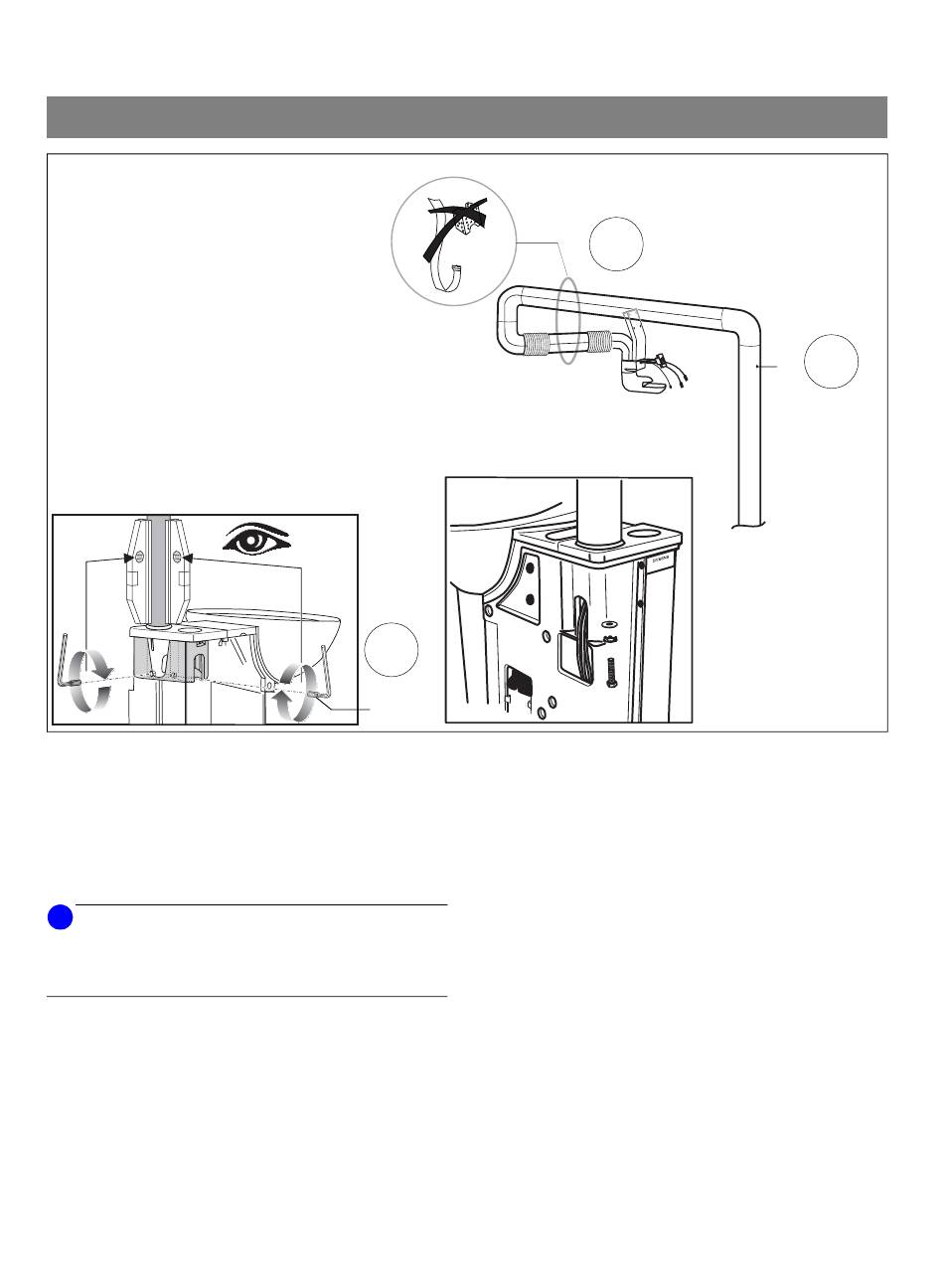

7. Tome 2 pernos roscados (M6x14) de la bolsa de piezas
sueltas y atorníllelos en el chasis.
Coloque la arandela y la arandela elástica en el
tornillo S como se muestra y enrosque el tornillo sin
apretarlo.
Alinee de forma vertical la barra de montaje con ayuda
de los pernos roscados y del nivel de burbuja.
Apriete el tornillo S.
i
INDICACION
En el modelo para zurdos, gire el brazo soporte de manera
que su centro de gravedad se prolongue desde el sillón
dental hacia la unidad hídrica.
8. Retire el dispositivo fiador para el transporte.
9. Ajuste la dureza de movimiento del brazo soporte
mediante el perno roscado B.
8
7.
M6x14
Sirona Dental Systems GmbH
8.
S
59 14 200 D 3322
D 3322.031.11.04.04
9.
B
