6 Leitungen verlegen

6 Leitungen verlegen
J
5.
Leitungen des Monitors verlegen
i
HINWEIS
Der Ausbau des Desinfektionstanks bei der nachfolgend
beschriebene Leitungsverlegung ist nur bei den Montage-
positionen 2 und 3 (vgl. Abb. auf Seite 5) notwendig. Für die
Montagepositionen 1 und 4 braucht der Desinfektionstank
nicht ausgebaut werden. Die Leitungen werden in diesem
Fall vor dem Tank verlegt.
ACHTUNG
Bruchgefahr! Die XGA-Leitung L35 und die S-Video-Lei-
tung L7 nicht scharfkantig knicken!
Nur für Montagepositionen 2 und 3

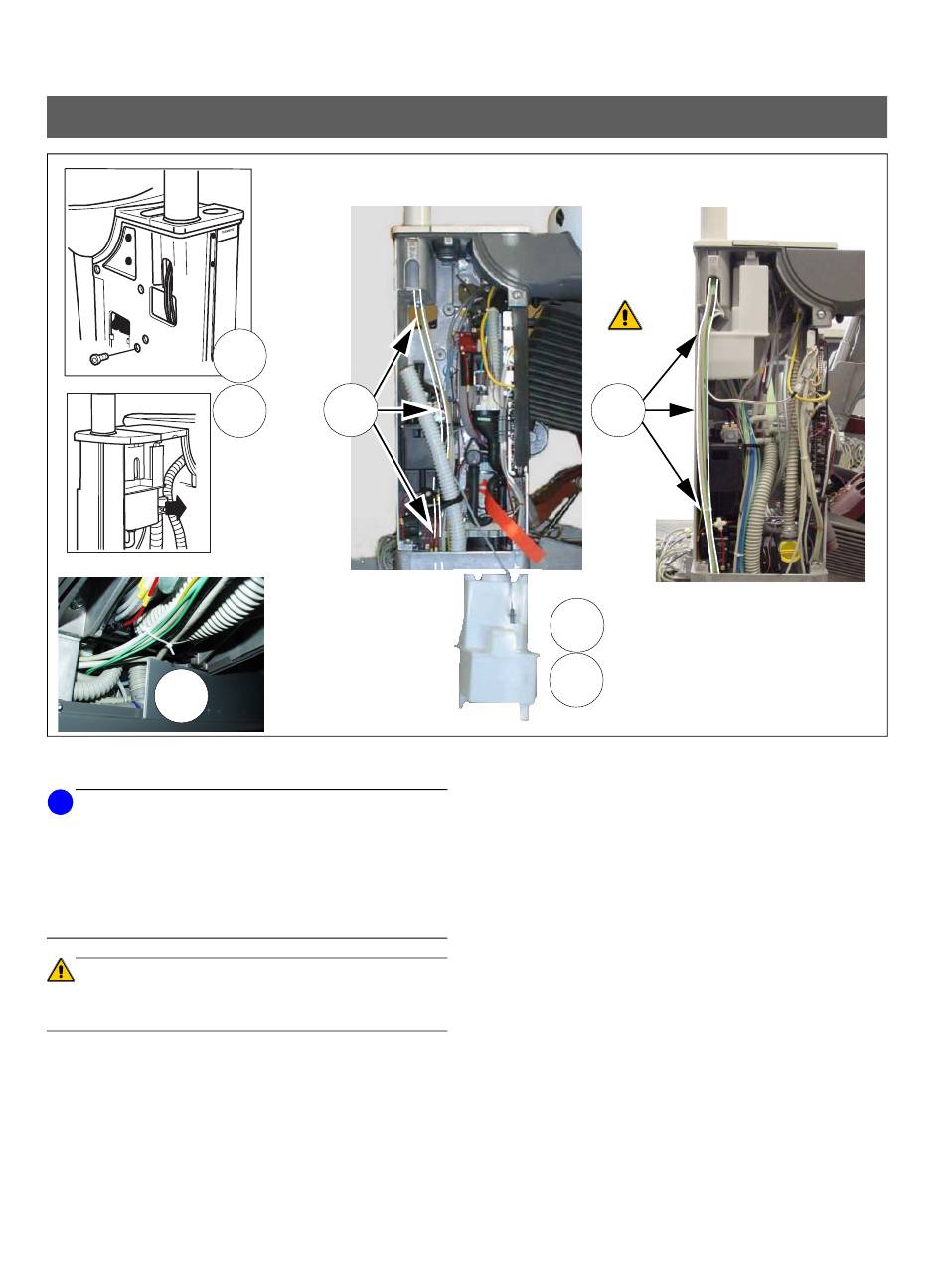

1. Entfernen Sie die Schraube J und nehmen Sie die Ab-
deckung und den Nachfülltrichter heraus.
12
Bei Position 2 und 3
6.
1. 3.
Bei Position 1 und 4
4.
2.
6.
2. Bauen Sie den Desinfektionstank (für DENTOSEPT)
aus:
- Gummischlauch am Tank lösen,
- Desinfektionstank nach unten ablegen
- Saugschlauch vom Saugventil MV33 trennen
3. Führen Sie die Leitungen in die Wassereinheit und ver-
legen Sie sie seitlich vom Spülbehälter durch den Ka-
belbinder.
Nur für Montagepositionen 1 und 4:
4. Verlegen Sie die Leitungen auf der linken Seite des
Desinfektionstanks zum Anschlussflansch der Wasse-
reinheit.
Für alle Montagepositionen:
5. Verlegen Sie die Leitungen L7, L35, L40 und den
Schutzleiter durch den Kabelbinder zum Anschluss-
kasten hin.
6. Bauen Sie den Desinfektionstank (bei Montage in Pos.
2 oder 3) und den Saugschlauch S wieder ein.
