9 Conexión a PC
9 Conexión a PC

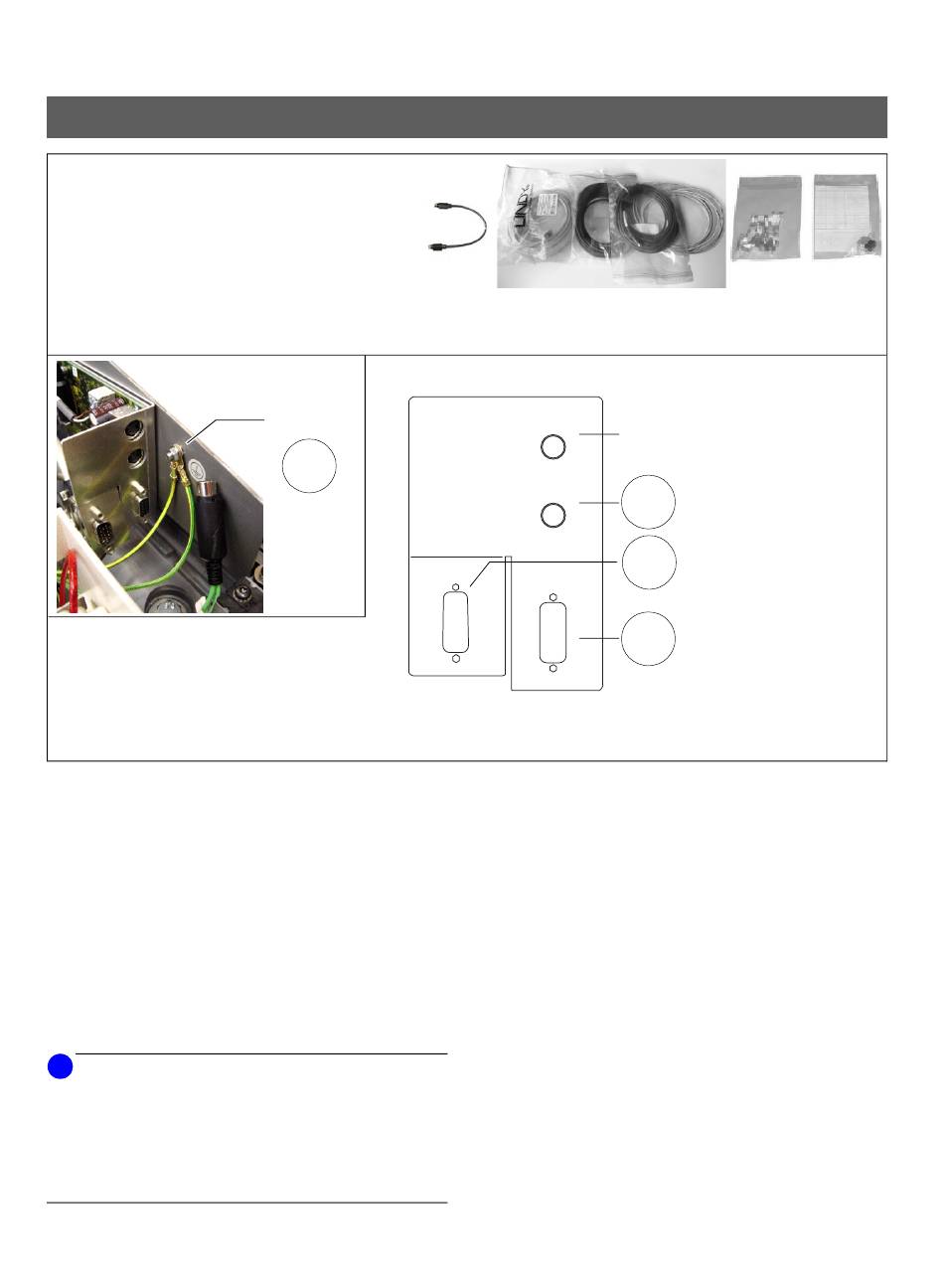

Juego de cables 58 82 050 o 58 84 031 (función de
monitor secundario)
1. Cable L38 (XGA) + 1 conector
2. Cable L37 (RS 232) + 1 conector
3. Cable L15 ( S-Vídeo) + adaptador intermedio Z
(no con monitor secundario)
4. Conductor de toma de tierra
5. Conector Sub-D con carcasa para L37 y L38
W
L7
1. Conductor de puesta a tierra:
Extraiga el cable L7. Conecte el conductor de toma de
tierra en el punto E. Vuelva a conectar el cable L7.
Conecte los cables para el PC externo a las siguientes
conexiones del ángulo de chapa W:
2. L38 (Cable XGA)
Atornille el conector.
3. L37 (Cable RS 232)
Atornille el conector.
4. L15 (Cable S-Vídeo )
(No con función de monitor secundario sin cámara)
i
INDICACION
Si el cable S-Video estuviese equipado con zócalo de
conexión y conector, se debe prestar atención, durante la
instalación, a que el zócalo de conexión esté dirigido hacia
la caja de conexión de la unidad de tratamiento. En este
caso se debe utilizar el adaptador intermedio adjunto Z
(pin-pin).
16
E
1.
Z 1. 2.
W
Sirona Dental Systems GmbH
3. 4. 5.
asignado (L7) a monitor
(L15) S-Video
4.
en caso necesario,
con adaptador intermedio
(no con monitor secundario)
2.
(L38) XGA
3.
(L37) RS232
