Beispiel: SIDEXIS-PC
Schließen Sie nun die Kabel am PC an:
1. Schrauben Sie den Schutzleiter an einer geeigneten
Stelle des PC-Chassis fest.
2. Legen Sie die S-Video-Leitung L15 in einer Schleife in
den beiliegenden Ferritkern ein. Der Ferritkern sollte so
nah wie möglich am Stecker zum PC angebracht wer-
den. Stecken Sie anschließend den Stecker in die Fra-
megrabber-Karte ein (nicht bei Zweitmonitor ohne Ka-
mera).
3. Schließen Sie die RS 232-Leitung L37 an einer freien
seriellen Schnittstelle an, verschrauben Sie den Ste-
cker.
4. Schließen Sie die XGA-Leitung L38 an der Grafikkarte
an und verschrauben Sie den Stecker.
i
HINWEIS
Die Hard- und Softwarekonfiguration des PC ist im Doku-
ment „Installationshinweise und Systemvoraussetzungen"
für SIVISION 2, SIVISION 3 (59 11 321) beschrieben.
59 14 200 D 3322
D 3322.031.11.04.01

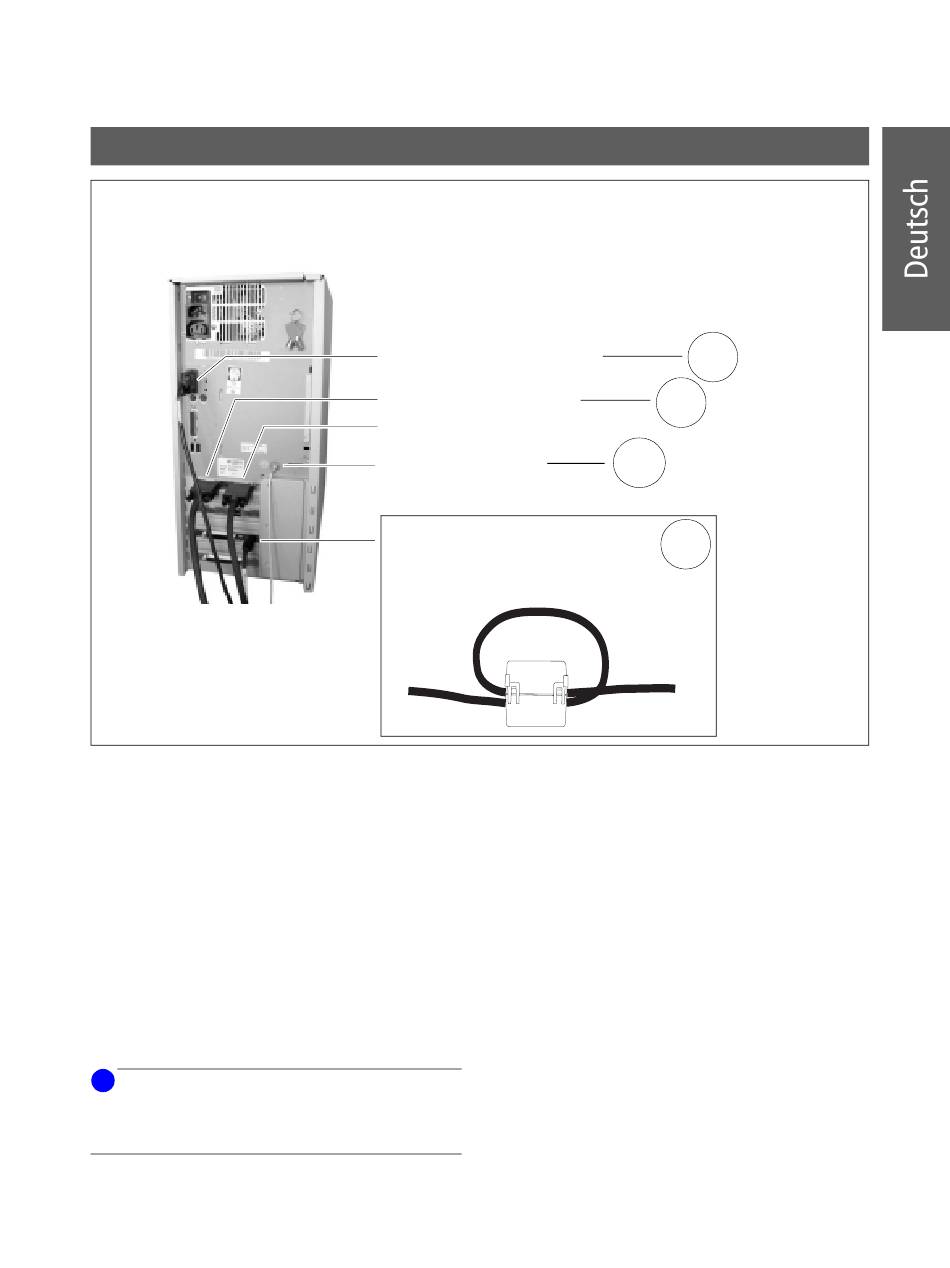

10 Leitungen zum PC verlegen, Steckermontage und Anschluss
RS232-Leitung L37
XGA-Leitung L38
PC-Monitor
Schutzleiter
S-Video-Leitung L15
(nicht bei Zweitmonitor)
L15
3.
4.
1.
2.
