Sirona SIVISION 3 Installationsanleitung Seite 15

Sirona Dental Systems GmbH
M3x8
L35 XGA-Video
L7 S-Video
L40 Spannungsvers.
(einrasten)

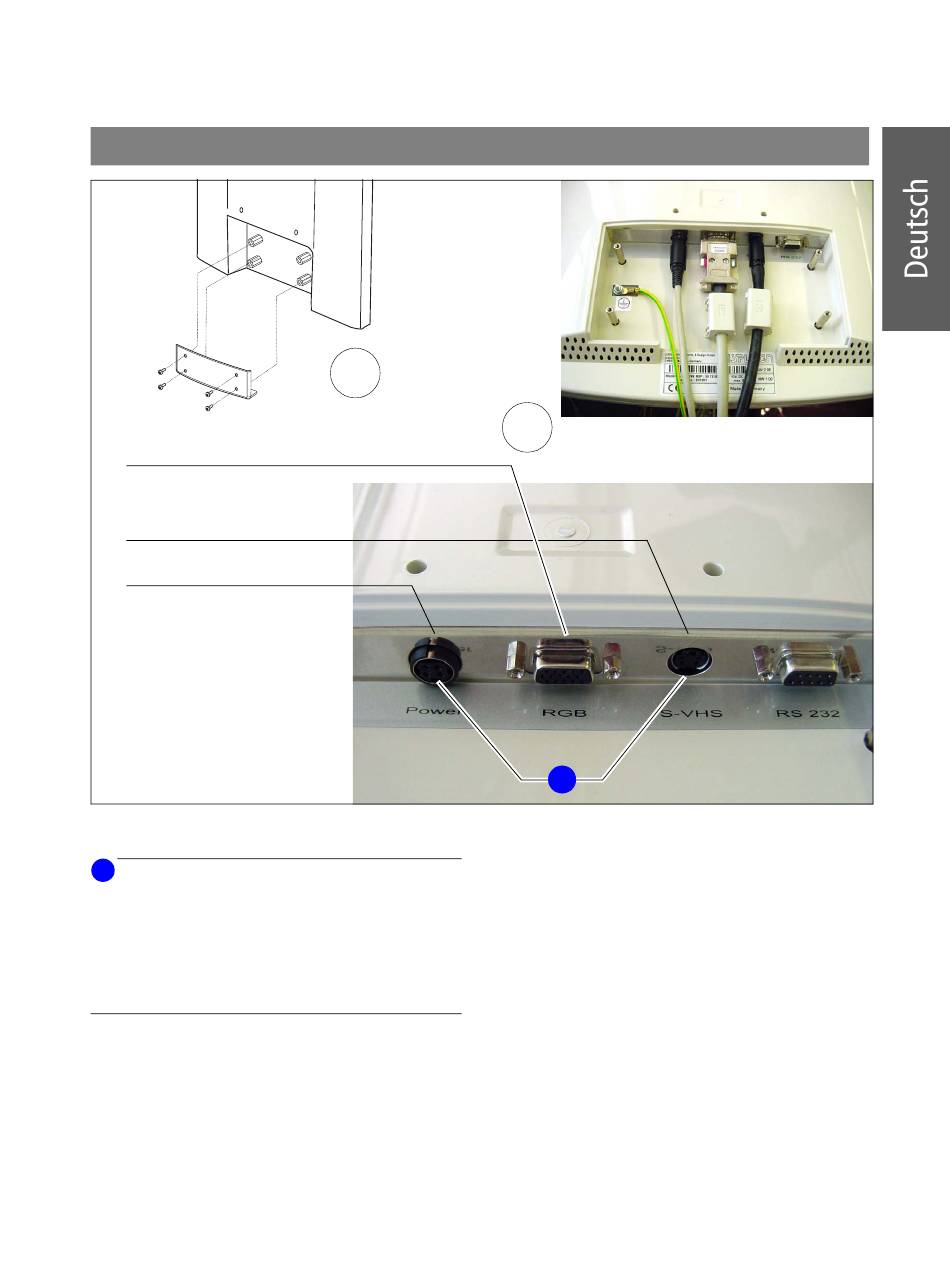

7. Stecken Sie die Stecker in die entsprechend gekenn-
zeichneten Buchsen am Monitor.
i
HINWEIS
Achten Sie darauf, dass Sie die Spannungsversorgung L40
und die S-Video-Leitung L7 nicht vertauschen, da beide
Leitungen einen ähnlich aussehenden Stecker besitzen (an
der S-Video-Leitung ist der Ferritkern befestigt).
Konstruktionsbedingt können die Stecker nicht falsch ge-
steckt werden, durch gewaltsames Einstecken können aber
die Steckerkontakte beschädigt werden.
8. Schrauben Sie die Schutzabdeckung am Monitor wie-
der an.
59 14 200 D 3322
D 3322.031.11.04.01
8.
(festschrauben)
7.
i
5 Montage des Monitors
11
