1.

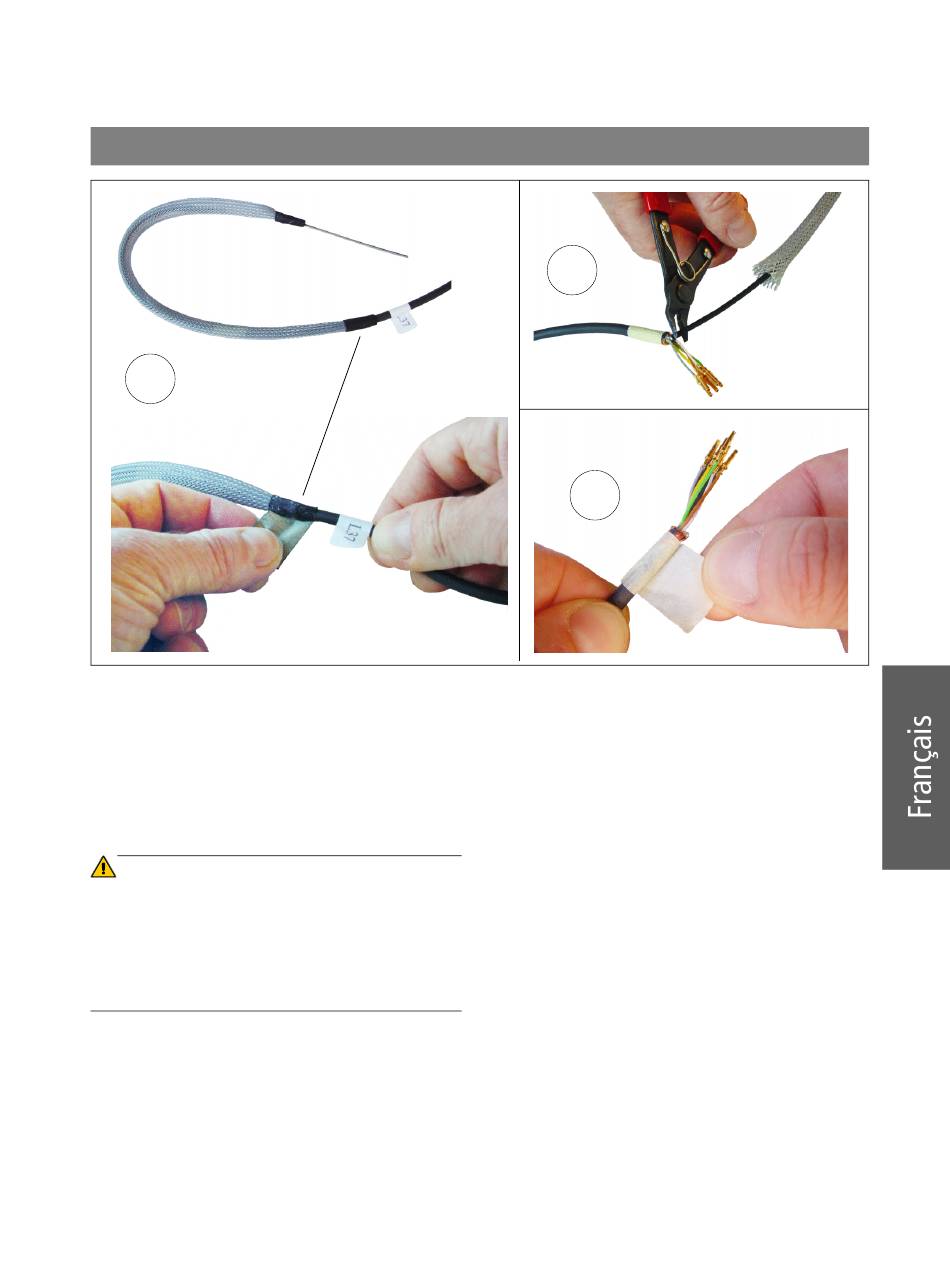

Préparation du câble RS232 L37 :
1. Retirez le ruban autocollant autour de la tresse.
2. Retroussez la tresse et sectionnez le câble de traction.
Veillez à ne pas entamer les conducteurs ou à les
sectionner par mégarde !
3. Retirez le ruban autocollant. Le retirer avec précautions
afin de ne pas arracher des brins du blindage.
ATTENTION
Procédez au montage du connecteur Sub D avec le plus
grand soin. Une broche mal enfichée ne peut plus être
ôtée !
Travaillez dans de bonnes conditions d'éclairage !
Introduisez les conducteurs sur la longueur la plus courte
possible ! Les broches doivent s'enclencher de façon
audible/perceptible.
4. Procédez au raccordement selon le plan de brochage
fourni (voir également plan de brochage à la page20).
5. Montez ensuite le connecteur dans le boîtier de
connecteur. Veillez aux points suivants :
• le blindage doit être bien en place dans le boîtier de
connecteur,
59 14 200 D 3322
D 3322.031.11.04.03
10 Pose des câbles de raccordement au PC, montage des connecteurs et connexion
2.
• les câbles coaxiaux ne doivent pas être pliés,
• ne pas coincer les conducteurs en refermant le
boîtier.
3.
19
