Montage sur le bras-support de tray

6.
i
REMARQUE
La barre d'assemblage H est toujours montée côté intérieur
du fauteuil (Pos. 2 = appareil pour droitiers, Pos. 4 =
appareil pour gauchers; cf. fig. à la 5).
Dans le cas de l'appareil pour gauchers, il faut sortir les
câbles de l'autre côté de la barre d'assemblage. Démonter
le boîtier du connecteur Sub-D. A cet effet, réintroduisez
avec précaution les câbles dans la barre d'assemblage
pour les ressortir de l'autre côté.
Remonter le boîtier du connecteur.
Veiller à ne surtout pas plier les câbles !
La description suivante se rapporte à une version standard
(appareil pour droitiers)..

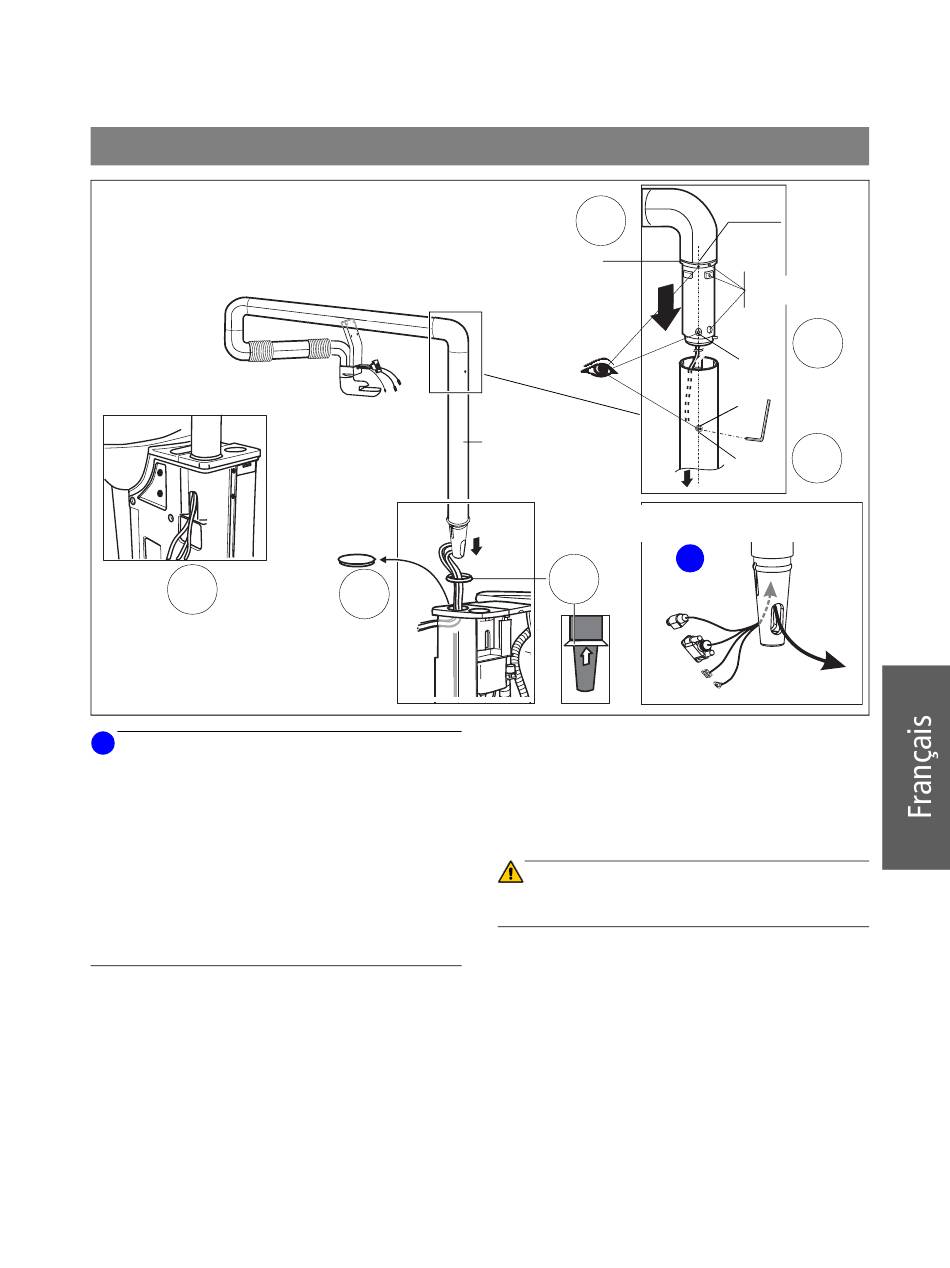

1. Desserrer la vis sans tête B de la barre
d'assemblage H.
2. Enfichez la barre d'assemblage sur l'axe du
bras-support. La barre d'assemblage doit appliquer sur
l'anneau D.
3. Faites coïncider les alésages A et C.
Pour ce faire, le pointage de la bague D doit être aligné
avec l'alésage A.
Bloquer cette position avec la vis sans tête B.
59 14 200 D 3322
D 3322.031.11.04.03
H
V
4.
4. Retirez le bouchon V du cache.
5. Enfichez la bague en caoutchouc sur le tube
d'assemblage.
6. Faites sortir les câbles du bras-support par le trou
oblong puis introduisez la barre d'assemblage dans
l'alésage.
ATTENTION
Faites attention à ne pas écraser ni plier les câbles lors de la
pose.
4 Montage sur le bras-support de tray
Pointage
2.
D
!
C
A
B
Montage de la version pour gaucher
i
5.
Ne pas
utiliser
3.
1.
