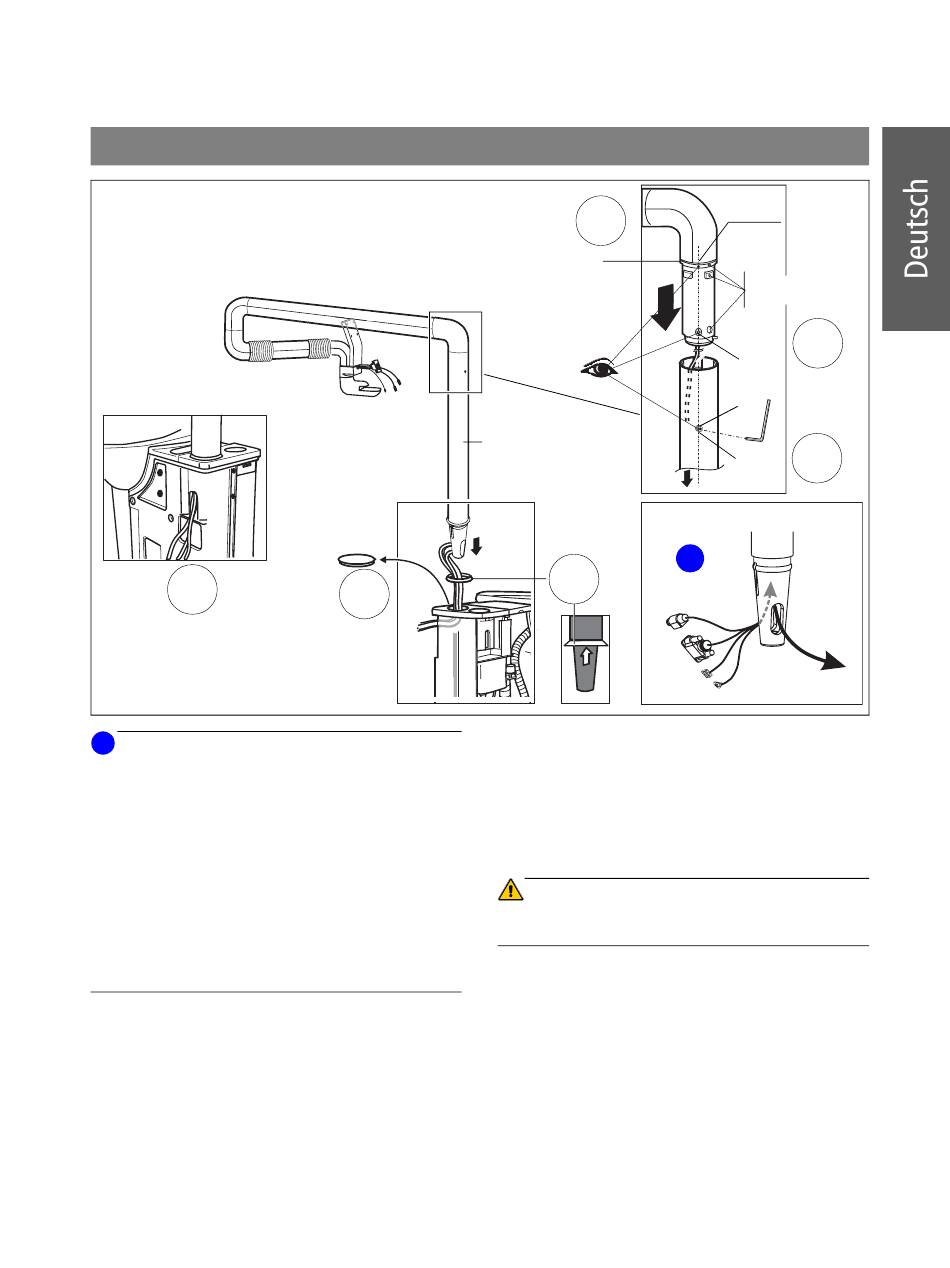

4 Montage Tray-Tragarm für Monitor
6.
i
HINWEIS
Die Aufbaustange H wird immer an der Stuhlinnenseite
montiert (Pos. 2 = Rechtshändergerät, Pos. 4 = Linkshän-
dergerät; vgl. Abb. auf Seite 5).
Beim Linkshändergerät müssen die Leitungen zur ande-
ren Seite der Aufbaustange herausgeführt werden. Demon-
tieren Sie das Steckergehäuse des Sub-D-Steckers. Zie-
hen Sie die Leitungen vorsichtig in die Aufbaustange zurück
und führen Sie sie zur anderen Seite wieder heraus.
Montieren Sie das Steckergehäuse wieder.
Achten Sie darauf, dass Sie die Leitungen dabei auf kei-
nen Fall knicken!
Die folgende Beschreibung bezieht sich auf die Standard-
ausführung (Rechtshändergerät).
1. Lösen Sie den Gewindestift B der Aufbaustange H.
2. Stecken Sie die Aufbaustange auf die Tragarmachse.
Die Aufbaustange muss am Ring D anliegen.
3. Bringen Sie die Bohrungen A und C zur Deckung.
Dazu muss die Körnung von Ring D mit Bohrung A auf
einer Linie liegen.
Fixieren Sie diese Position mit dem Gewindestift B.
59 14 200 D 3322
D 3322.031.11.04.01
H
V
4.
4. Entfernen Sie den Verkleidungsdeckel V der Abdeck-
blende.
5. Stecken Sie den Gummiring auf die Aufbaustange auf.
6. Fädeln Sie die Leitungen des Tragarms nach unten
durch das Langloch nach außen und führen Sie danach
die Aufbaustange in die Bohrung ein. Ggf. müssen Sie
dazu das Steckergehäuse demontieren.
ACHTUNG
Beachten Sie beim Verlegen der Leitungen, dass diese
nicht gequetscht oder geknickt werden.
4 Montage Tray-Tragarm für Monitor
Körnung
2.
D
!
C
A
B
Montage Linkshändergerät
i
5.
Nicht
verwenden
3.
1.
7
