9 Connexion au PC

9 Connexion au PC
Faisceau de câbles 58 82 050 ou 58 84 031 (fonction à
deux moniteurs)
1. Câble L38 (XGA) + 1 connecteur mâle
2. Câble L37 (RS232) + 1 connecteur mâle
3. Câble L15 (S-Video) + adaptateur intermédiaire Z
(pas pour la fonction avec deuxième moniteur) :
4. Conducteur de protection
5. Connecteur Sub D avec boîtier pour L37 et L38
W
L7

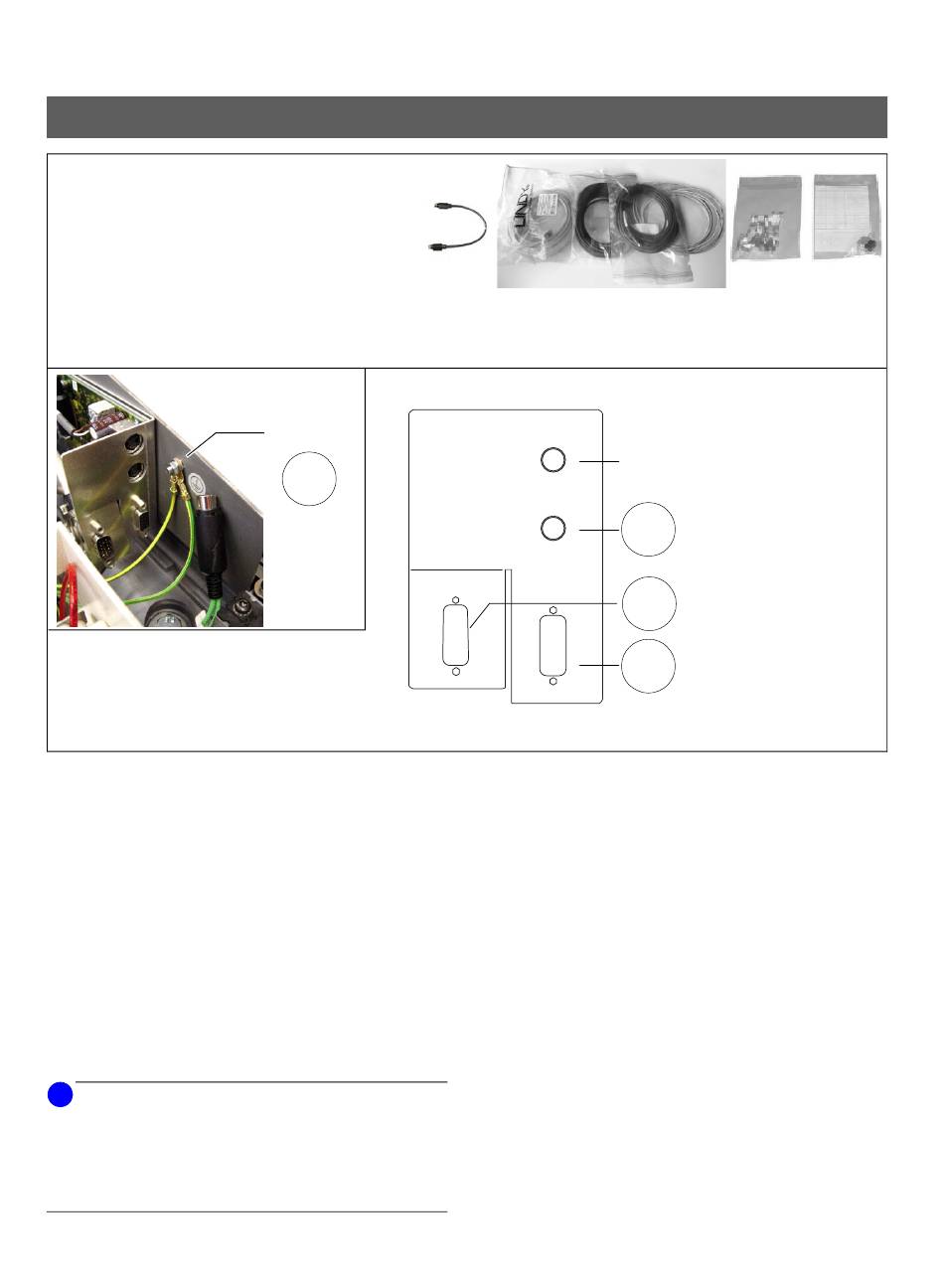

1. Conducteur de protection :
Débranchez le câble L7. Raccordez le conducteur de
protection vers le PC au point E. Rebranchez le câble
L7.
Raccordez les câbles vers le PC externe aux points de
connexion suivants sur la tôle en équerre W :
2. L38 (câble XGA)
Visser le connecteur.
3. L37 (câble RS 232 )
Visser le connecteur.
4. L15 (câble S-Video)
(Pas en cas de fonction avec deuxième moniteursans
caméra).
i
REMARQUE
Si le câble S-vidéo est équipé d'une douille et d'un
connecteur, il faut veiller, lors de l'installation, à ce que la
douille soit dirigée vers le boîtier de raccordement de l'unité
de traitement. Dans ce cas, il faut utiliser l'adaptateur
intermédiaire fourni Z (mâle-mâle).
16
E
1.
Z 1. 2.
W
Sirona Dental Systems GmbH
3. 4. 5.
occupé (L7) moniteur
(L15) S-Vidéo
le cas échéant avec
4.
adaptateur intermédiaire
(pas pour la fonction
avec deuxième moniteur)
2.
(L38) XGA
3.
(L37) RS232
59 14 200 D 3322
D 3322.031.11.04.03
