10 Leitungen zum PC verlegen, Steckermontage und Anschluss

Einzelne Adern

i
Koaxialleitungen
i
HINWEIS

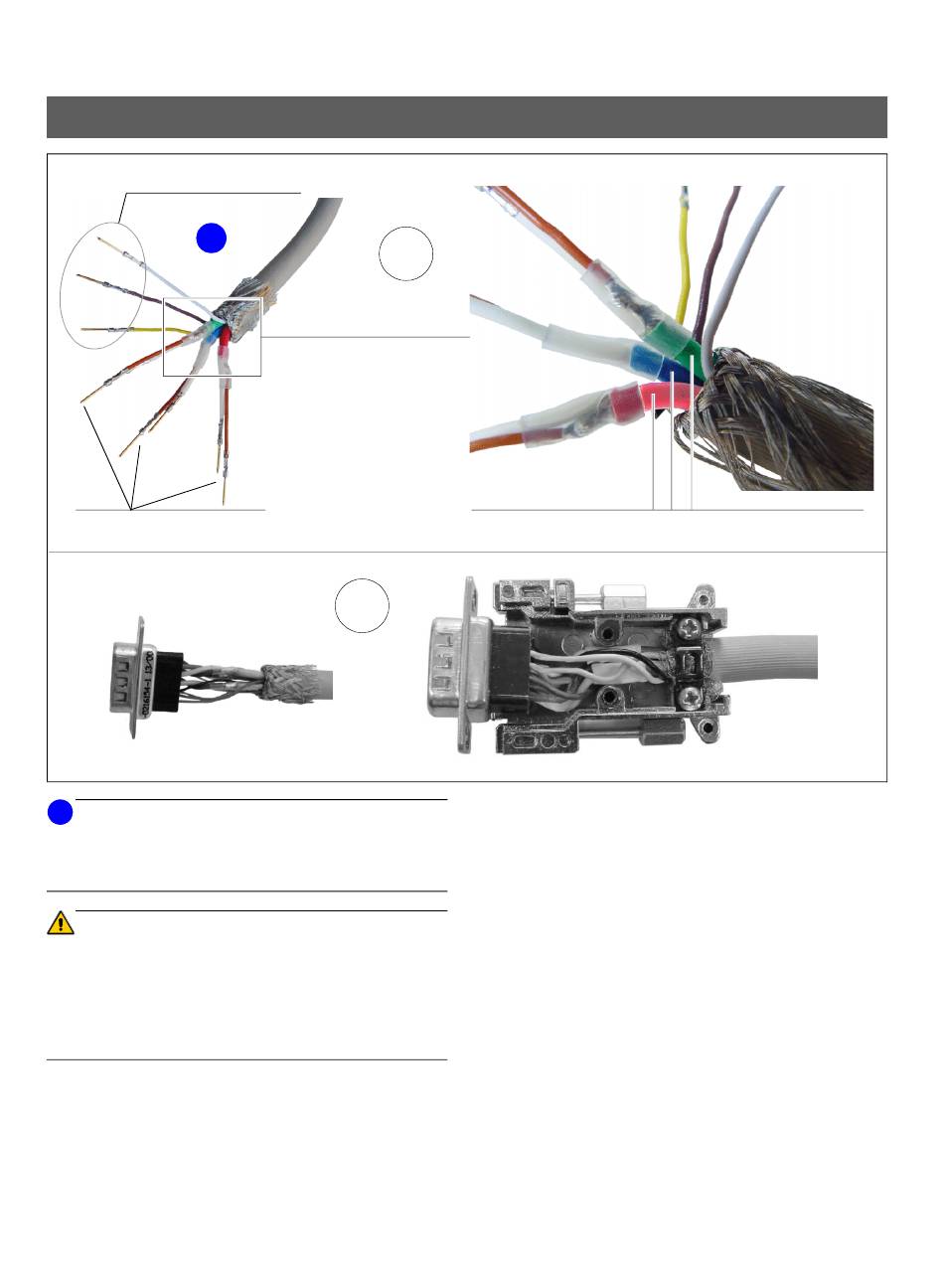

Die XGA-Leitung L38 hat folgenden Aufbau:
Innerhalb der äußeren Abschirmung befinden sich 3 einzel-
ne Koaxialleitungen und mehrere einzelne Adern.
ACHTUNG
Gehen Sie beim Bestücken des Sub-D-Steckers mit äu-
ßerster Sorgfalt vor. Ein einmal falsch gesteckter Pin
lässt sich nicht mehr entfernen!
Achten Sie auf gute Beleuchtung! Achten Sie darauf, dass
Sie die Adern auf kürzestem Wege einstecken! Die Pins
müssen hörbar/fühlbar einrasten.
5. Nehmen Sie die Bestückung nach dem beiliegenden
Bestückungsplan vor (vgl. auch Bestückungsplan auf
Seite 20).
Beginnen Sie mit der Bestückung der 3 Koaxialleitun-
gen. Sie müssen die jeweils zusammengehörigen
Adern (Seele und Schirm) aus Platzgründen gleichzei-
tig in den Stecker einstecken.
18
5.

Adernfarben der Koaxialleitungen

6.
Die Adernfarben der Koaxialleitungen erkennen
Sie an der Austrittsstelle am Kabelmantel.
Bestücken Sie anschließend die Einzeladern.
6. Bauen Sie anschließend den Stecker in das Steckerge-
häuse ein. Achten Sie darauf:
– Die Abschirmung im Steckergehäuse muss richtig
– Die Koaxialkabel dürfen nicht geknickt werden.
– Beim Schließen des Gehäuses dürfen keine Adern
Sirona Dental Systems GmbH
sitzen.
gequetscht werden.
