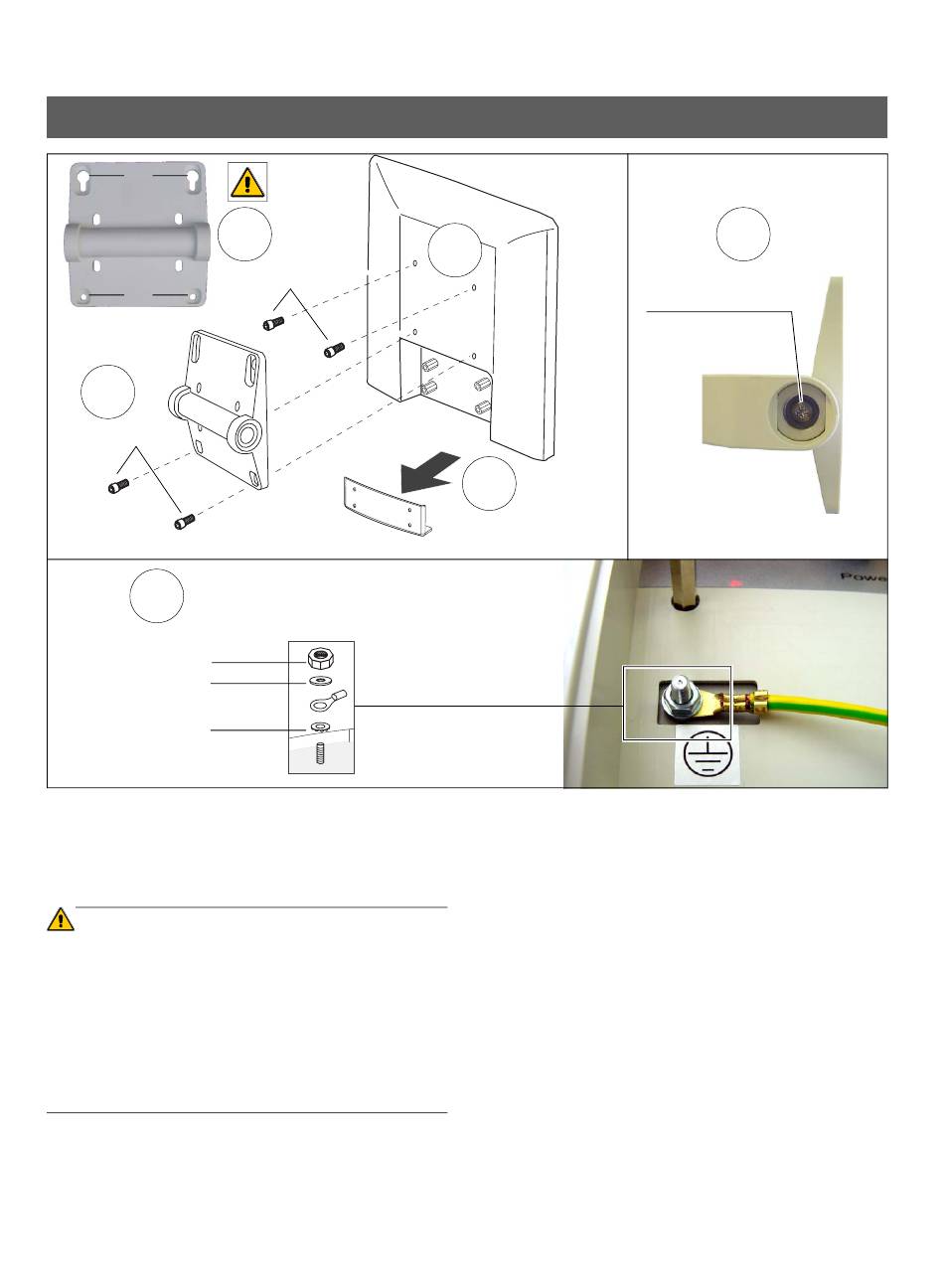

5 Montage du moniteur

5 Montage du moniteur
A A
B
4.
M4x12
5.
M4
Rondelle
Rondelle contact
1. Dévisser le cache de protection au niveau du moniteur .
2. Vissez dans le moniteur (sans les serrer) les deux vis
supérieures de fixation du moniteur.
3. Accrochez le moniteur dans les orifices A du support.
ATTENTION
'Dans l'articulation du support de moniteur se trouve un
système de freinage très serré ! Une fois que vous avez
accroché le moniteur, il ne faut en aucun cas essayer de le
basculer directement le moniteur, sous peine de risquer
d'arracher les trous oblongs dans le support sous l'action de
l'effet de levier et du frein monté dans l'articulation !
Si vous voulez basculer le moniteur, il faut impérativement
le saisir au niveau de l'articulation ou du moins serrer au
préalable légèrement les deux vis B.
4. Vissez les deux vis inférieures B.
Serrez les 4 vis.
5. Fixez le conducteur de protection sur le moniteur à
l'endroit repéré par le symbole correspondant.
10
3.
M4x12
2.
1.
6. Le frein dans l'articulation est réglé en usine. Son
réglage doit être modifié en agissant sur la vis derrière
le cache de gauche (vu du moniteur).
Monter le cache.
Sirona Dental Systems GmbH
6.
Réglage du frein
