Sirona SIVISION 3 Installationsanleitung Seite 12

4 Montage Tray-Tragarm für Monitor

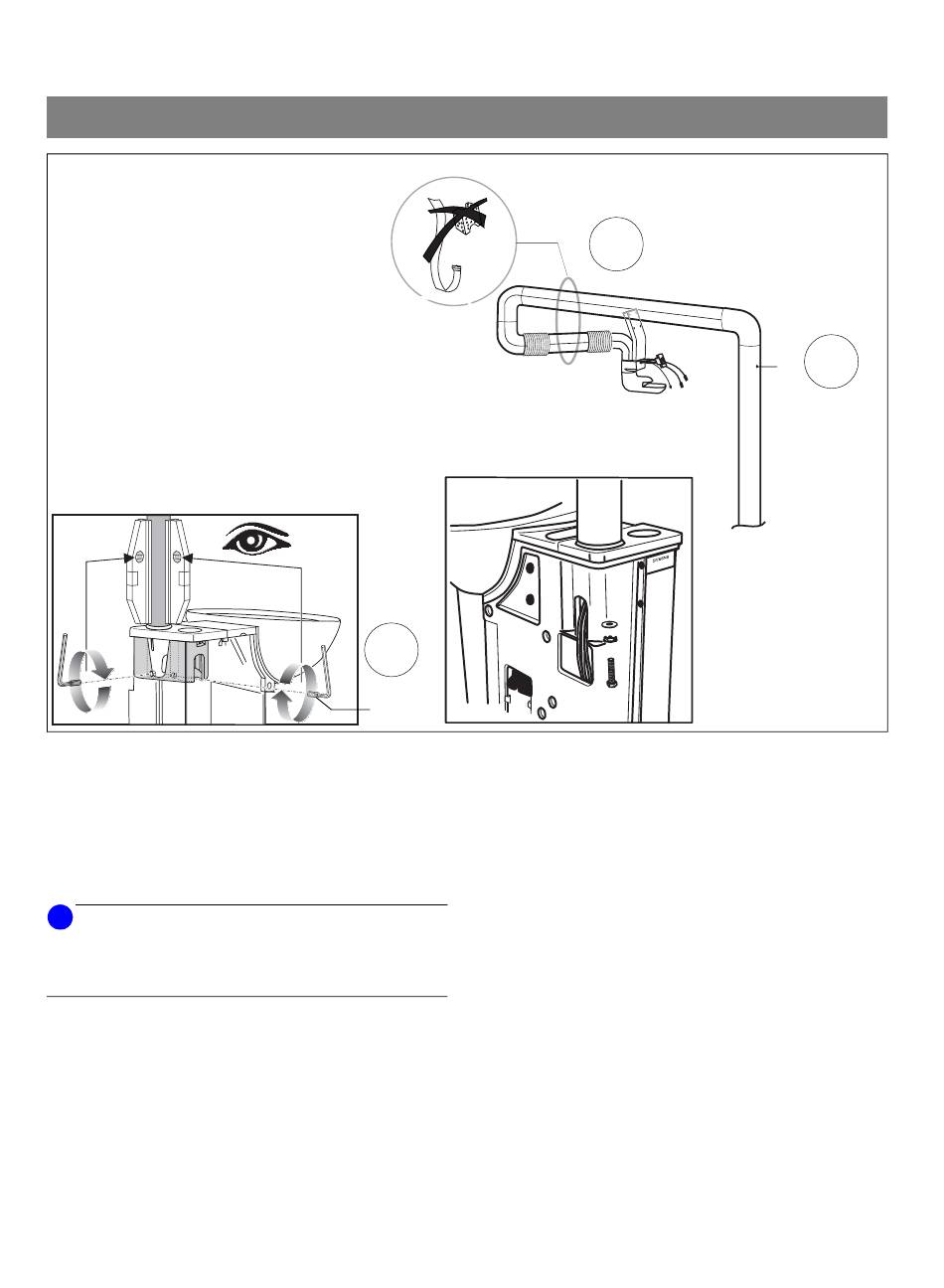

7. Nehmen Sie 2 Gewindestifte (M6x14) aus dem Bei-
pack und drehen Sie sie ins Chassis ein.
Stecken Sie die Scheibe und Federscheibe wie gezeigt
auf die Schraube S und drehen Sie diese ein (noch
nicht festziehen).
Richten Sie die Aufbaustange mit Hilfe der Gewin-
destifte und der Wasserwaage senkrecht aus.
Ziehen Sie die Schraube S fest an.
i
HINWEIS
Bei der Linkshänderausführung drehen Sie den Tragarm
so, dass sich sein Schwerpunkt vom Stuhl weg in Richtung
Wassereinheit verlagert.
8. Nehmen Sie die Transportsicherung ab.
9. Stellen Sie die Schwergängigkeit des Tragarms mit
dem Gewindestift B ein.
8
7.
M6x14
Sirona Dental Systems GmbH
8.
S
59 14 200 D 3322
D 3322.031.11.04.01
9.
B
