Sirona SIVISION 3 Installationsanleitung Seite 91

Sirona Dental Systems GmbH
Ejemplo: SIDEXIS-PC
Conecte ahora los cables al PC:
1. Atornille el cable de puesta a tierra en un lugar
adecuado de la caja del PC.
2. Introduzca el cable S-Vídeo L15 formando un bucle en
el núcleo de ferrita. Se debe instalar el núcleo de ferrita
lo más cerca posible del conector del PC. Introduzca a
continuación el conector en la tarjeta Framegrabber.
(No con monitor secundario sin cámara).
3. Conecte el cable RS 232 L37 a un puerto serie libre y
atornille el conector.
4. Conecte el cable XGA L38 a la tarjeta gráfica y atornille
el conector.
i
INDICACION
La configuración de hardware y software del PC se
describe en el documento "Indicaciones de instalación y
requisitos del sistema" para SIVISION 2, SIVISION 3
(59 11 321).
59 14 200 D 3322
D 3322.031.11.04.04

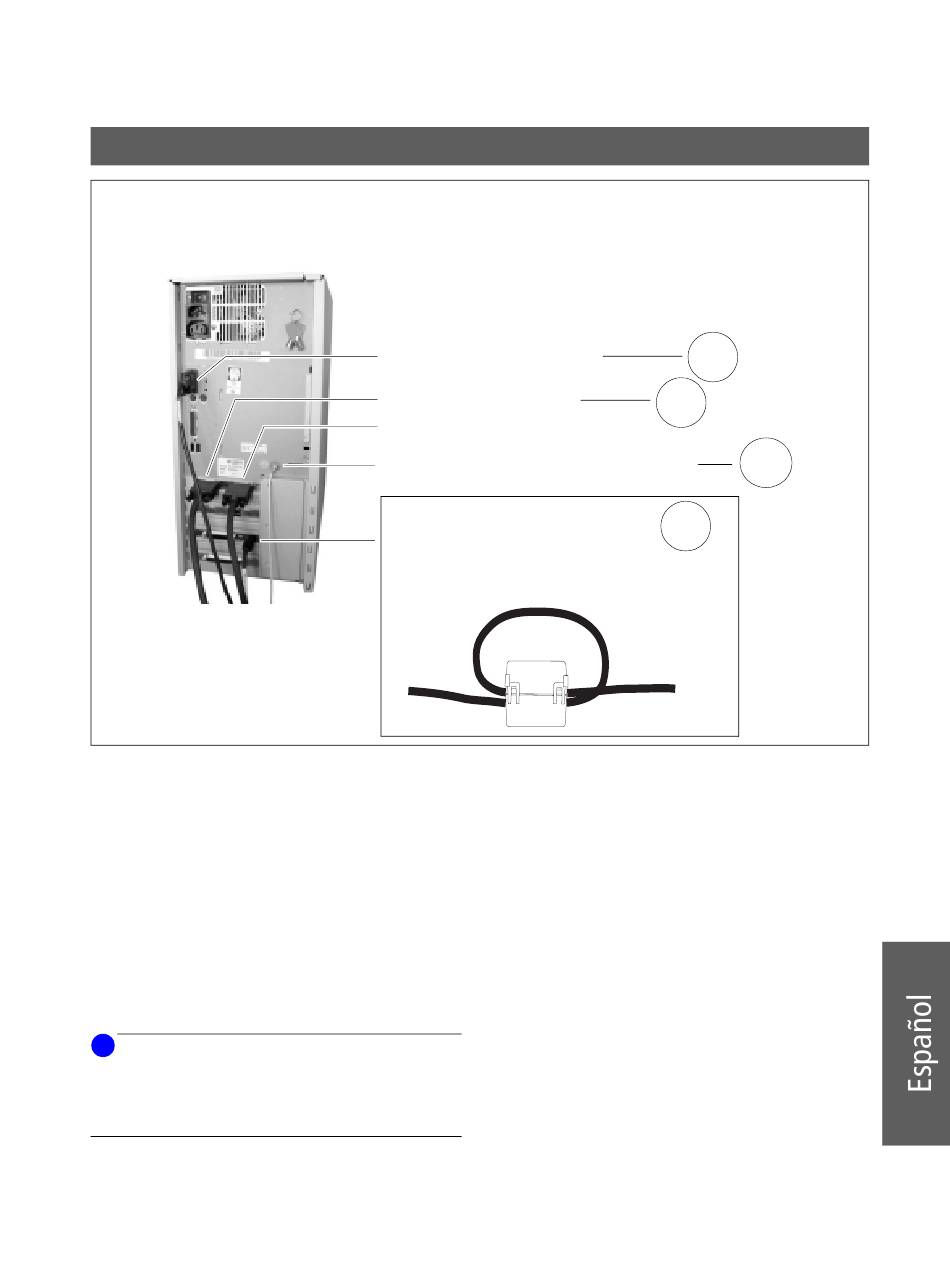

10 Tendido de los cables hacia el PC, montaje de los conectores y conexión
Cable RS232 L37
Cable XGA L38
Monitor del PC
Conductor de toma de tierra
Cable S-Video L15
(no con monitor secundario)
L15
3.
4.
1.
2.
21
