8 Raccorder la caméra
(inutile pour le deuxième moniteur)

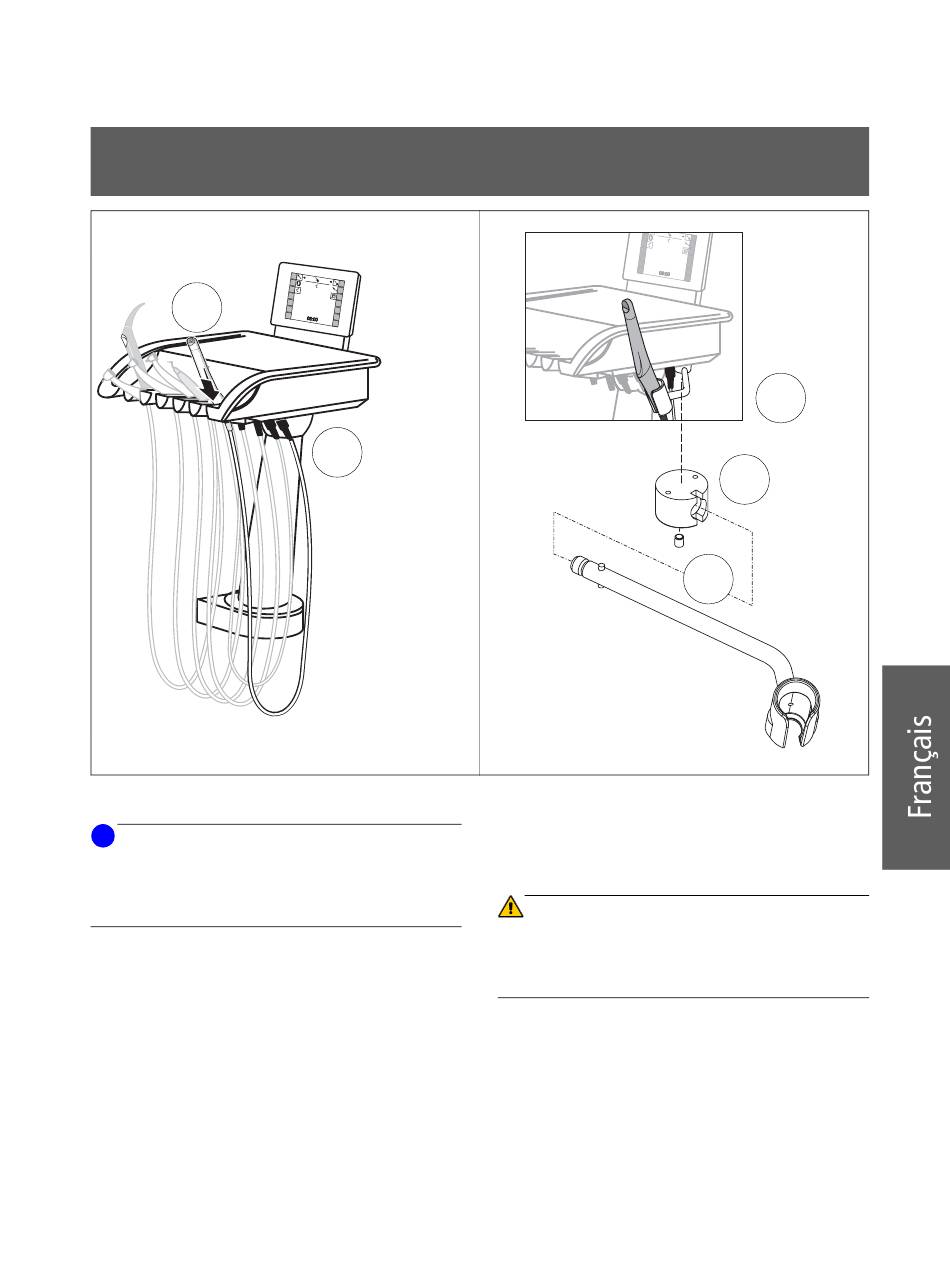

1.
Caméra dans le logement 6 sur l'élément praticien C1
i
REMARQUE
Si un SIROTOM,
un SIROSON L ou
une lampe POLYLUX se trouvent déjà dans le logement 6,
ces composants doivent être retirés.
1. Accrocher la caméra dans le support sur l'élément
praticien (logement 6).
Raccorder la caméra, voir étape de montage 4.
Caméra dans une griffe supplémentaire sur l'élément
+
praticien C1
2. Visser la griffe supplémentaire sur l'élément praticien.
3. Accrocher la caméra dans la griffe supplémentaire.
Raccorder la caméra, voir étape de montage 4.
59 14 200 D 3322
D 3322.031.11.04.03
4.
+
Raccorder la caméra (caméra dans le logement 6 ou
dans la griffe supplémentaire)
4. Engager la fiche de la caméra avec précaution dans la
La douille de raccordement est uniquement prévue pour le
raccordement de la caméra intra-orale SIROCAM 3 /
SIROCAM C. Des appareils autres que la caméra ne
doivent pas y être raccordés !
8 Raccorder la caméra (inutile pour le deuxième moniteur)
3.
douille.
ATTENTION
4.
2.
