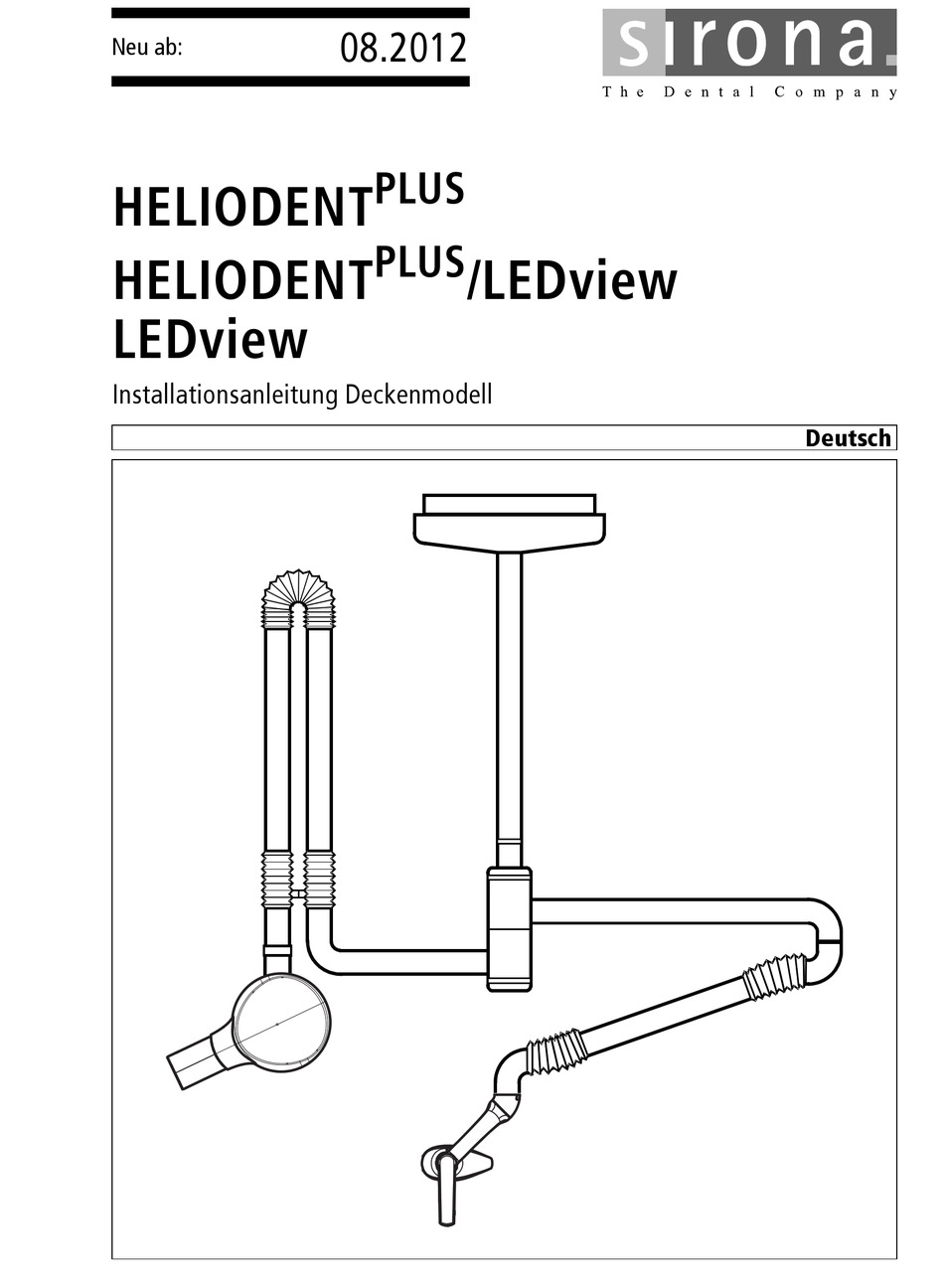

- Seite 1 MUKOMNO kÉì=~ÄW== mirp ebiflabkq mirp ebiflabkq LibaîáÉï ibaîáÉï fåëí~ää~íáçåë~åäÉáíìåÖ=aÉÅâÉåãçÇÉää aÉìíëÅÜ Installationsanleitung Deckenmodell...
-
Seite 3: Inhaltsverzeichnis
Sirona Dental Systems GmbH PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview Inhaltsverzeichnis Über diese Installationsanleitung................Geltungsbereich ................... Weitere benötigte Dokumente..............Aufbau der Unterlage ................... 1.3.1 Kennzeichnung der Gefahrenstufen ..........1.3.2 Verwendete Formatierungen und Zeichen ........Allgemeine Sicherheitshinweise ................Gerätebeschreibung ....................Installationsvarianten..................Maße / Raumbedarf .................. - Seite 4 Sirona Dental Systems GmbH PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview HELIODENT PLUS montieren ..............5.9.1 Scherenarm am starren Tragarm montieren........5.9.2 Scherenarm mit Tragarm am Stativrohr montieren......5.10 HELIODENT PLUS / LEDview Kombination montieren ........ Elektrischer Anschluss im Deckenadapter ............... LEDview anschließen..................
-
Seite 5: Über Diese Installationsanleitung
Sirona Dental Systems GmbH 1 Über diese Installationsanleitung PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 1.1 Geltungsbereich Über diese Installationsanleitung Über diese Installationsanleitung Geltungsbereich Geltungsbereich PLUS Diese Unterlage beschreibt die Installation des HELIODENT und der Behandlungsleuchte als Deckenmodell, sowie die Kombination aus beiden Geräten. -
Seite 6: Aufbau Der Unterlage
1 Über diese Installationsanleitung Sirona Dental Systems GmbH PLUS 1.3 Aufbau der Unterlage Installationsanleitung Deckenmodell HELIODENT /LEDview Aufbau der Unterlage Aufbau der Unterlage 1.3.1 Kennzeichnung der Gefahrenstufen Kennzeichnung der Gefahrenstufen Zur Vermeidung von Personen- und Sachschäden beachten Sie die in diesem Dokument aufgeführten Warn- und Sicherheitshinweise. -
Seite 7: Allgemeine Sicherheitshinweise
Sirona Dental Systems GmbH 2 Allgemeine Sicherheitshinweise PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview Allgemeine Sicherheitshinweise Allgemeine Sicherheitshinweise GEFAHR Lebensgefahr durch elektrischen Stromschlag: ➢ Achten Sie unbedingt darauf, dass die Netzspannung am Hauptschalter der Hausinstallation AUSgeschaltet ist, bevor Sie mit der Installation des Gerätes beginnen! - Seite 8 2 Allgemeine Sicherheitshinweise Sirona Dental Systems GmbH PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview Umgang mit Platinen VORSICHT Elektrische Komponenten des Geräts können zerstört werden. Vor dem Öffnen des Gerätes ➢ Beachten Sie die Vorsichtsmaßnahmen beim Umgang mit Platinen (EGB). ➢ Entladen Sie sich vor Berühren der Bauteile durch Anfassen eines Erdungspunktes.
-
Seite 9: Gerätebeschreibung
Sirona Dental Systems GmbH 3 Gerätebeschreibung PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 3.1 Installationsvarianten Gerätebeschreibung Gerätebeschreibung Installationsvarianten Diese Installationsanleitung beschreibt die Installation des Installationsvarianten Deckenmodells. Folgende Varianten sind möglich: PLUS ● nur HELIODENT PLUS ● HELIODENT / LEDview Kombination ● nur LEDview (B) -
Seite 10: Maße / Raumbedarf
3 Gerätebeschreibung Sirona Dental Systems GmbH PLUS 3.2 Maße / Raumbedarf Installationsanleitung Deckenmodell HELIODENT /LEDview Maße / Raumbedarf Maße / Raumbedarf 3.2.1 Maße HELIODENT PLUS, Maßstab 1:20 Maße HELIODENT PLUS, Maßstab 1:20 Seitenansicht 15 3/4” 31 1/2” 2600 - 3400 102 1/2”... -
Seite 11: Maße Heliodent Plus / Ledview Kombination, Maßstab 1:20
Sirona Dental Systems GmbH 3 Gerätebeschreibung PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 3.2 Maße / Raumbedarf 3.2.2 Maße HELIODENT PLUS / LEDview Kombination, Maßstab 1:20 Maße HELIODENT PLUS / LEDview Kombination, Maßstab 1:20 Seitenansicht 15 3/4” 30° 30° 2600 - 3400 102 1/2”... -
Seite 12: Maße Ledview, Maßstab 1:20
3 Gerätebeschreibung Sirona Dental Systems GmbH PLUS 3.2 Maße / Raumbedarf Installationsanleitung Deckenmodell HELIODENT /LEDview 3.2.3 Maße LEDview, Maßstab 1:20 Maße LEDview, Maßstab 1:20 Seitenansicht 15 3/4” 28 1/4” 30 1/2” 2500 98 1/2” 2600 - 3400 102 1/2” - 134”... -
Seite 13: Maße Deckenmodell, Maßstab 1:20
Sirona Dental Systems GmbH 3 Gerätebeschreibung PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 3.2 Maße / Raumbedarf 3.2.4 Maße Deckenmodell, Maßstab 1:20 Maße Deckenmodell, Maßstab 1:20 Draufsicht 1580 62 1/4” 28 3/4” 11 9/16” 19 3/4” 25 1/4” 15 3/8” 11 9/16”... -
Seite 14: Bauseitige Installation
3 Gerätebeschreibung Sirona Dental Systems GmbH PLUS 3.3 Bauseitige Installation Installationsanleitung Deckenmodell HELIODENT /LEDview Bauseitige Installation Bauseitige Installation 3 x 1.5 mm 2 x 1.5 mm 2AWG 14 2xAWG 14 plus PE 3 x 1.5 mm 2xAWG 14 plus PE... - Seite 15 Sirona Dental Systems GmbH 3 Gerätebeschreibung PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 3.3 Bauseitige Installation 4. LEDview: Netzleitung 3x1,5mm NYM (2xAWG 14 plus PE) 5. Schalter zum Abschalten der Netzspannung für die LEDview. Der Schalter muss im gleichen Raum sein wie die Deckenkombination.
-
Seite 16: Lieferung Und Transport
4 Lieferung und Transport Sirona Dental Systems GmbH PLUS 4.1 Lieferung Installationsanleitung Deckenmodell HELIODENT /LEDview Lieferung und Transport Lieferung und Transport Lieferung Lieferung PLUS Im Lieferumfang der HELIODENT / LEDview Kombination sind folgende Komponenten inkl. Montagematerial enthalten: Flansch- und Ausgleichsplatte... -
Seite 17: Verpackung
4.1.1 Verpackung Verpackung Alle SIRONA Geräte werden vor dem Versand sorgfältig geprüft und verpackt. Um sicher zu gehen, dass die Geräte beim Transport nicht beschädigt worden sind, führen Sie bitte eine Eingangskontrolle durch. ● Überprüfen Sie die Verpackungen bzw. die Geräte auf sichtbare Beschädigungen. -
Seite 18: Deckenmontage
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.1 Benötigtes Werkzeug Installationsanleitung Deckenmodell HELIODENT /LEDview Deckenmontage Deckenmontage Benötigtes Werkzeug Benötigtes Werkzeug Ø 12mm Ø 12mm 63 44 233 D3578 D3578.031.01.02.01 08.2012... -
Seite 19: Befestigungspunkte Festlegen
Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.2 Befestigungspunkte festlegen Befestigungspunkte festlegen Befestigungspunkte festlegen WARNUNG Gefahr durch Stromschlag! BEVOR Sie mit der Installation beginnen, schalten Sie unbedingt die Netzspannung am Hauptschalter der Hausinstallation AUS. ✔ Hauptschalter der Hausinstallation AUSschalten (A)! ✔... -
Seite 20: Bohrungen Durchführen
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.3 Bohrungen durchführen Installationsanleitung Deckenmodell HELIODENT /LEDview Bohrungen durchführen Bohrungen durchführen 116mm 4 9/16” Ø 12mm Ø 12mm Deckenkonstruktion Wichtige Hinweise zur Deckenkonstruktion ● Informieren Sie sich eingehend über die Tragfähigkeit der Deckenkonstruktion und besorgen Sie sich im Fachhandel entsprechendes Montagematerial. - Seite 21 Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.3 Bohrungen durchführen VORSICHT Verwenden Sie keine verschlissenen Bohrer, da die Bohrung zu klein werden kann. ➢ Nehmen Sie die erste Dübelbohrung (B) gemäß Deckenbeschaffenheit und Montagematerial vor (bei Betondecken (A) : 12mm ∅...
-
Seite 22: Ausgleichsplatte Montieren
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.4 Ausgleichsplatte montieren Installationsanleitung Deckenmodell HELIODENT /LEDview Ausgleichsplatte montieren Ausgleichsplatte montieren Ø 12mm Ø 12mm ✔ Die Ausgleichsplatte muss unter ihren drei Befestigungspunkten plan aufliegen. Betonnähte und sonstige Unebenheiten müssen ggf. entfernt oder durch Stahlblechstreifen ausglichen werden (Bruchgefahr der Gussplatte). -
Seite 23: Flanschplatte Montieren
Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.5 Flanschplatte montieren Flanschplatte montieren Flanschplatte montieren 25mm 1” 1. Drehen Sie die Muttern M10 ca. 25mm (A) weit auf. 2. Trennen Sie den Schutzmantel der elektrischen Zuleitung (B) vorsichtig knapp unterhalb der Decke durch und ziehen Sie ihn ab. -
Seite 24: Stativrohr Kürzen
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.6 Stativrohr kürzen Installationsanleitung Deckenmodell HELIODENT /LEDview Stativrohr kürzen Stativrohr kürzen 3/8” 1/32” 1950mm (76 3/4”) 3/8” 1/32” LEDview/ Plus HELIODENT 2700mm 3/8” 1/32” ✔ Nur für LEDview: Bei Deckenhöhen (A) um 2,50m liefern wir ein montierfertiges Stativrohr (Länge ohne Zapfen 0,5m). -
Seite 25: Stativrohr Montieren
Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.7 Stativrohr montieren Stativrohr montieren Stativrohr montieren ✔ Ist der Öffnungsquerschnitt in der Abdeckhaube zu gering, lösen Sie die drei Schrauben (A) etwas und entspannen damit den verdeckt angeordneten Quetschring. -
Seite 26: Ledview Montieren
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.8 LEDview montieren Installationsanleitung Deckenmodell HELIODENT /LEDview LEDview montieren LEDview montieren 5.8.1 Starren Leuchtentragarm montieren Starren Leuchtentragarm montieren 4 mm ✔ Stellring, Abdeckkappe und O-Ring sind im Lieferumfang des Stativrohres enthalten. 1. Schieben Sie den Stellring (A) und die Abdeckkappe (B) auf das Stativrohr und fixieren Sie diese mit Klebeband. -
Seite 27: Flexiblen Leuchtentragarm Montieren
Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.8 LEDview montieren 5.8.2 Flexiblen Leuchtentragarm montieren ✔ Starren Tragarm vorbereiten Flexiblen Leuchtentragarm montieren ➢ Drücken Sie die beiden Abdeckkappen (A) am Gelenkbogen des starren Tragarmes vorsichtig an beiden Seiten mit einem Schraubendreher auseinander und nehmen Sie diese ab. - Seite 28 5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.8 LEDview montieren Installationsanleitung Deckenmodell HELIODENT /LEDview 2. Ziehen Sie die Kabel des starren Tragarmes von oben nach unten durch die Achse und den Gelenkbogen des flexiblen Leuchtentragarmes durch. 3. Stecken Sie die Achse des Leuchten-Tragarmes von unten in den starren Tragarm und sichern Sie die Verbindung, indem Sie das Sicherungsblech (E) wieder montieren.
- Seite 29 Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.8 LEDview montieren 6. Stellen Sie die Gelenkbremse des flexiblen Leuchten-Tragarmes über die Bremsschraube (J) ein. ACHTUNG Die Bremsen sollen so eingestellt werden, dass die Tragarme einen leichten Bewegungswiderstand haben und sich nicht selbständig bewegen.
-
Seite 30: Heliodent Plus Montieren
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.9 HELIODENT PLUS montieren Installationsanleitung Deckenmodell HELIODENT /LEDview HELIODENT PLUS montieren HELIODENT PLUS montieren 5.9.1 Scherenarm am starren Tragarm montieren 1. Schieben Sie die Scheibe V (Innendurchmesser 20mm) über das Scherenarm am starren Tragarm montieren Armkabel (F) (Lassen Sie dabei den Scherenarm in der Verpackung). - Seite 31 Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.9 HELIODENT PLUS montieren 7. Schieben Sie das Armkabel L8 durch den Tragarm. 8. Entnehmen Sie den Scherenarm aus der Verpackung und sichern Sie ihn mit einem Gurt (D).
-
Seite 32: Scherenarm Mit Tragarm Am Stativrohr Montieren
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.9 HELIODENT PLUS montieren Installationsanleitung Deckenmodell HELIODENT /LEDview 5.9.2 Scherenarm mit Tragarm am Stativrohr montieren Scherenarm mit Tragarm am Stativrohr montieren 2 mm 4 mm ✔ Stellring (A), Abdeckkappe (B) und O-Ring (D) sind im Lieferumfang (O) des Stativrohres enthalten. - Seite 33 Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.9 HELIODENT PLUS montieren 6. Schieben Se die Abdeckungen herunter und sichern Sie diese mit dem Stellring. Verschließen Sie das Fenster (J). Stecken Sie die Abdeckkappe (H) in die Bohrung.
-
Seite 34: Heliodent Plus / Ledview Kombination Montieren
5 Deckenmontage Sirona Dental Systems GmbH PLUS 5.10 HELIODENT PLUS / LEDview Kombination montieren Installationsanleitung Deckenmodell HELIODENT /LEDview 5.10 HELIODENT PLUS / LEDview Kombination montieren HELIODENT PLUS / LEDview Kombination montieren ✔ Nehmen Sie zuerst die Montage der Behandlungsleuchte vor LEDview montieren [ →... - Seite 35 Sirona Dental Systems GmbH 5 Deckenmontage PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 5.10 HELIODENT PLUS / LEDview Kombination montieren 6. Drehen Sie die Bremsschraube (G) ein und stellen Sie damit die Bremse so ein, dass der Arm einen leichten Bewegungswiderstand hat und sich nicht selbständig bewegt. Decken Sie die Bremsschraube mit der Kappe (H) ab.
-
Seite 36: Elektrischer Anschluss Im Deckenadapter
6 Elektrischer Anschluss im Deckenadapter Sirona Dental Systems GmbH PLUS 6.1 LEDview anschließen Installationsanleitung Deckenmodell HELIODENT /LEDview Elektrischer Anschluss im Deckenadapter Elektrischer Anschluss im Deckenadapter Netzspannungsangaben VORSICHT PLUS Die HELIODENT / LEDview ist ausschließlich für Festanschuss zugelassen! Bitte beachten Sie die Netzspannungsangaben auf den Typenschildern von Deckenadapter und Wandadapter. -
Seite 37: Ledview Netzanschluss Bei 230
Sirona Dental Systems GmbH 6 Elektrischer Anschluss im Deckenadapter PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 6.1 LEDview anschließen 6.1.1 LEDview Netzanschluss bei 230 V LEDview Netzanschluss bei 230 V Kl 10 230V~ 230V~ KL 11 KL 10 VORSICHT Das Gerät ist werkseitig auf einen Netzanschluss von 230V vorbereitet. -
Seite 38: Ledview Netzanschluss Bei 100 V Bzw. 115
6 Elektrischer Anschluss im Deckenadapter Sirona Dental Systems GmbH PLUS 6.1 LEDview anschließen Installationsanleitung Deckenmodell HELIODENT /LEDview 6.1.2 LEDview Netzanschluss bei 100 V bzw. 115 V LEDview Netzanschluss bei 100 V bzw. 115 V T2AH T4AH 230V~ 230V~ 100V~ 115V~... -
Seite 39: Ledview Kompositanschluss
Sirona Dental Systems GmbH 6 Elektrischer Anschluss im Deckenadapter PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview 6.1 LEDview anschließen 6.1.3 LEDview Kompositanschluss ✔ Wenn Komposit - Funktion mit der Taste # (muss als Taster LEDview Kompositanschluss eingestellt sein) geschaltet werden soll, müssen die zwei Leitungen von dem Installationsrohr im Anschlussbereich des Stuhls zur Decke verlegt sein. -
Seite 40: Heliodent Plus Anschließen
6 Elektrischer Anschluss im Deckenadapter Sirona Dental Systems GmbH PLUS 6.2 HELIODENT PLUS anschließen Installationsanleitung Deckenmodell HELIODENT /LEDview HELIODENT PLUS anschließen HELIODENT PLUS anschließen 4 3 2 1 Kl 10 7 6 5 4 3 2 1 KL 10 1. Verlegen Sie die Überlänge der Leitungen (A) gemäß Abbildung und befestigen Sie diese mit vier Kunststoffclips. -
Seite 41: Wandadapter Heliodent Plus Montieren
Sirona Dental Systems GmbH 7 Wandadapter HELIODENT PLUS montieren PLUS Installationsanleitung Deckenmodell HELIODENT /LEDview Wandadapter HELIODENT PLUS montieren Wandadapter HELIODENT PLUS montieren Montieren Sie den Wandadapter nach der Installationsanleitung PLUS HELIODENT 1. Klemmen Sie den Handauslöser S3 (Spiralkabel) an X401 auf der Platine DX1 an Anschluss X401.1 und X401.4. -
Seite 42: Elektrischer Anschluss Im Wandadapter
7 Wandadapter HELIODENT PLUS montieren Sirona Dental Systems GmbH PLUS 7.1 Elektrischer Anschluss im Wandadapter Installationsanleitung Deckenmodell HELIODENT /LEDview Elektrischer Anschluss im Wandadapter Elektrischer Anschluss im Wandadapter Vortrafo ACHTUNG PLUS Der HELIODENT als Deckenmodell darf nur an 200 - 240V (1- oder 2-Phasen-Anschluss) angeschlossen werden, für alle anderen... -
Seite 43: Verkleidung Anbringen
